本田CBR600摩托车传动链轮三维设计

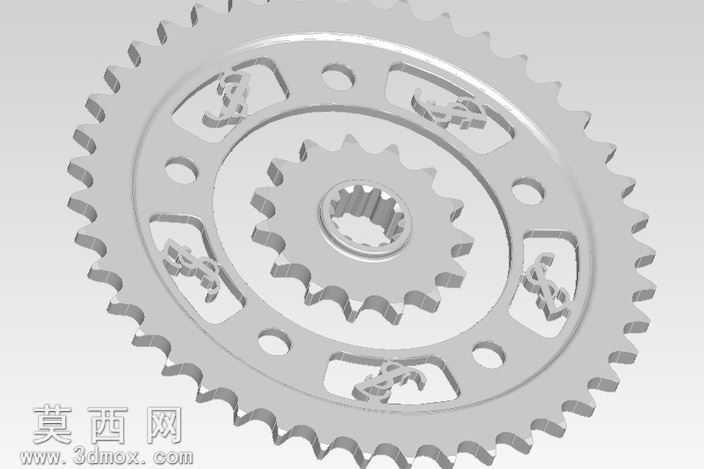

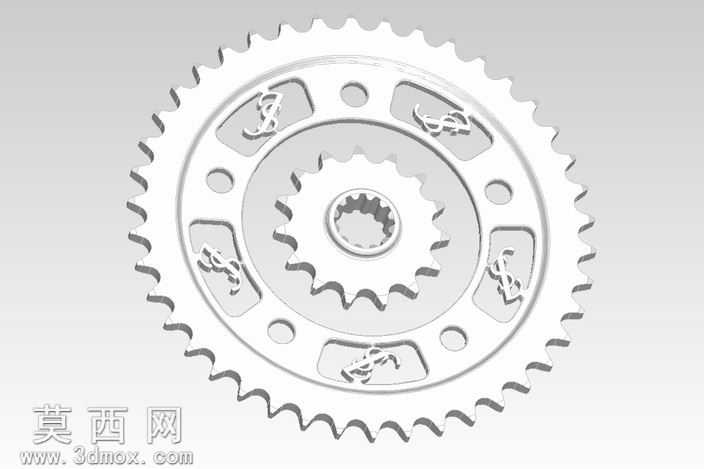

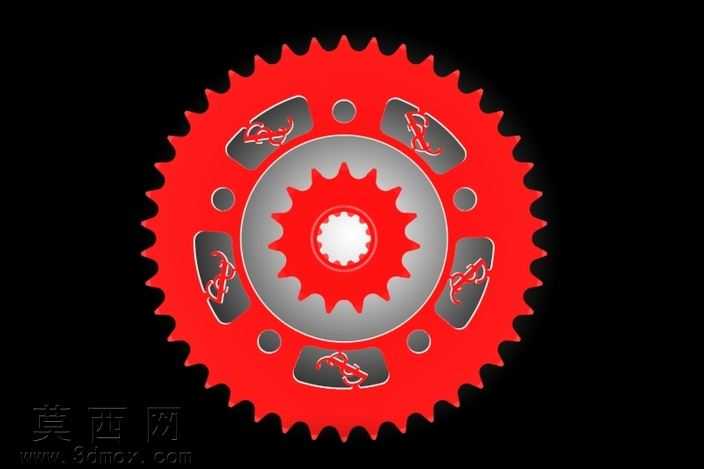

本作品为适配本田CBR600 2005款摩托车的传动链轮三维建模成果，建模过程依托三维参数化设计逻辑完成，首先基于摩托车后传动链轮的实际测绘尺寸与原厂装配参数，确定链轮的核心齿形参数，包括节距、滚子直径、齿顶圆直径、齿根圆直径以及总齿数，严格匹配对应车型链条的啮合规格，保证传动过程的啮合精度与运行稳定性。建模初期先绘制链轮的中心基准面，完成中心内花键的轮廓绘制，内花键的齿形、键数、小径大径参数完全适配本田CBR600的后轮输出轴装配要求，确保安装时的同轴度与扭矩传递可靠性。随后完成链轮主体的环形基体绘制，在基体上均匀布置减重孔与加强筋结构，六处带品牌标识的镂空区域既实现了链轮的轻量化设计，又通过筋位的合理排布保证了链轮整体的结构强度，避免高扭矩传动下出现结构变形。外齿圈的齿形采用渐开线齿廓精准绘制，每一个轮齿的齿厚、齿高、齿侧间隙都经过参数校验，保证与传动链条啮合时无卡滞、磨损均匀。完成基础实体建模后，对模型进行材质赋予与渲染处理，链轮主体赋予高强度合金钢材质，调整金属材质的粗糙度、反光度参数，还原钢制链轮经过表面处理后的哑光金属质感，同时对镂空区域的标识细节做凹凸贴图处理，还原实物的压印标识效果。渲染阶段采用柔和的工作室光照环境，通过多角度光源布置凸显链轮的齿形轮廓、镂空结构与层次感，清晰展示链轮的内外双层齿结构细节——外层为啮合传动链条的大尺寸链轮齿，内层为配合启动机构的小尺寸内齿，两层齿的同轴度经过严格约束，保证装配后各功能结构的位置精度。整个建模过程遵循机械零件设计的工艺合理性，所有倒角、圆角都按照实际机加工工艺要求设置，避免出现应力集中的尖锐棱角，模型的各部分尺寸都预留了合理的加工公差与装配余量，既可以用于摩托车改装配件的设计参考，也可用于传动结构的教学演示、虚拟装配仿真使用，完整还原了原厂链轮的结构特征与细节设计。
