冲击式水轮水力发电装置结构设计

　　这套冲击式水轮发电装置，主要面向小型分布式农业供能场景搭建，适配乡村运河、灌溉渠系的低水头大流量水力资源开发，不需要修建大型挡水坝体，依托现有输水渠道的自然水流落差即可完成能量转换，为偏远农业区域的小型加工设备、照明系统提供稳定电力供给，避免长距离输电的线路损耗与架设成本。

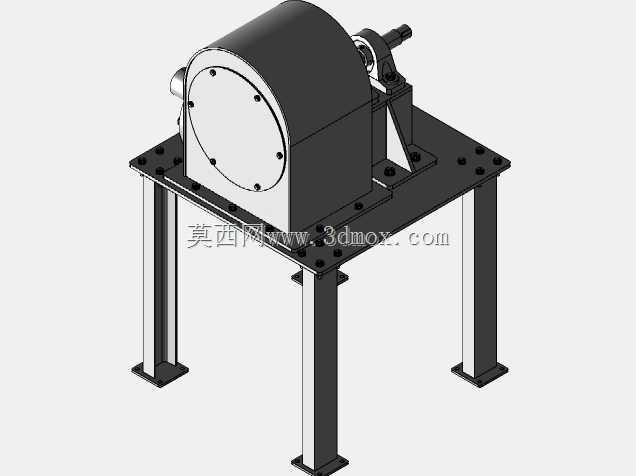

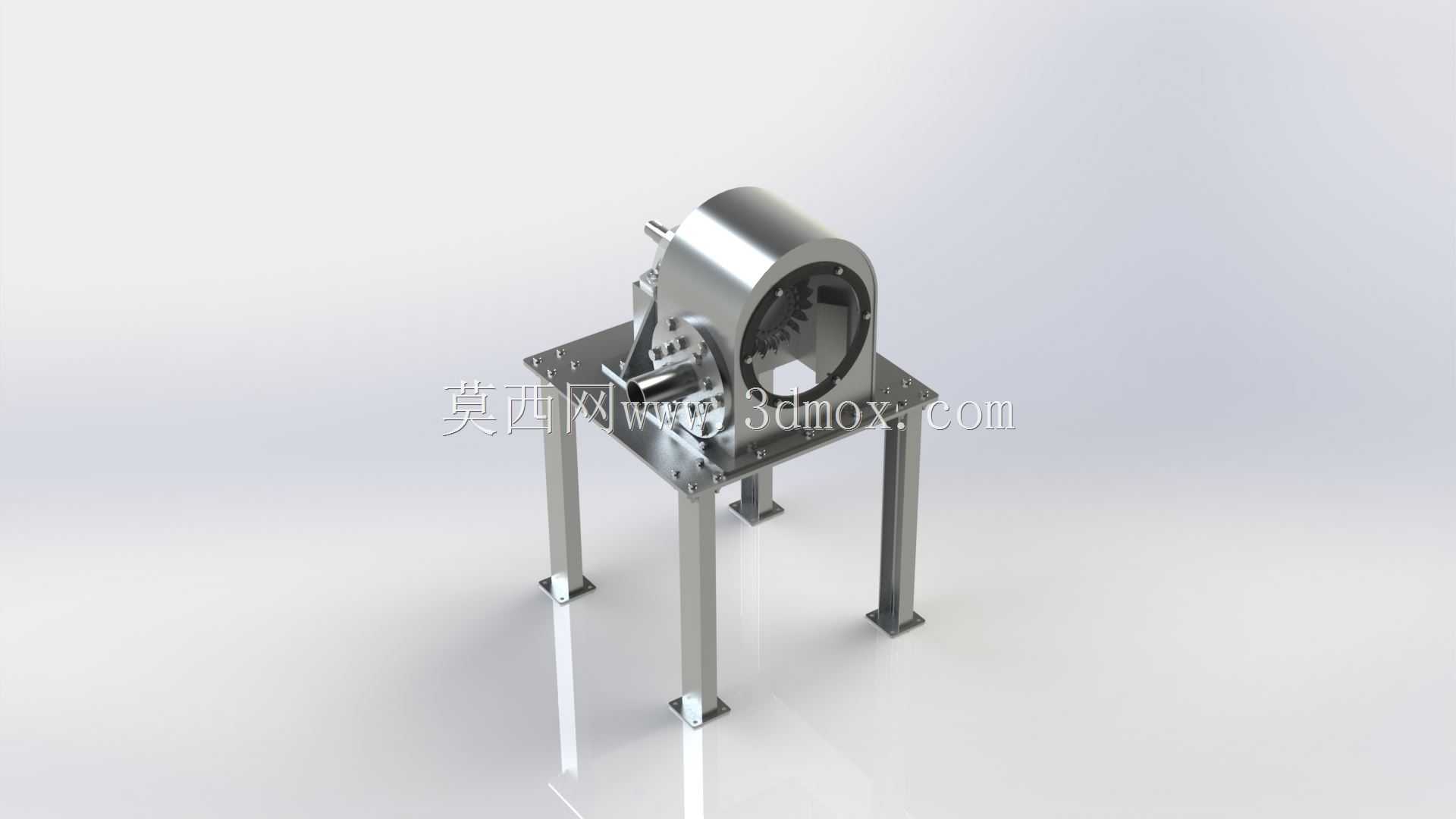

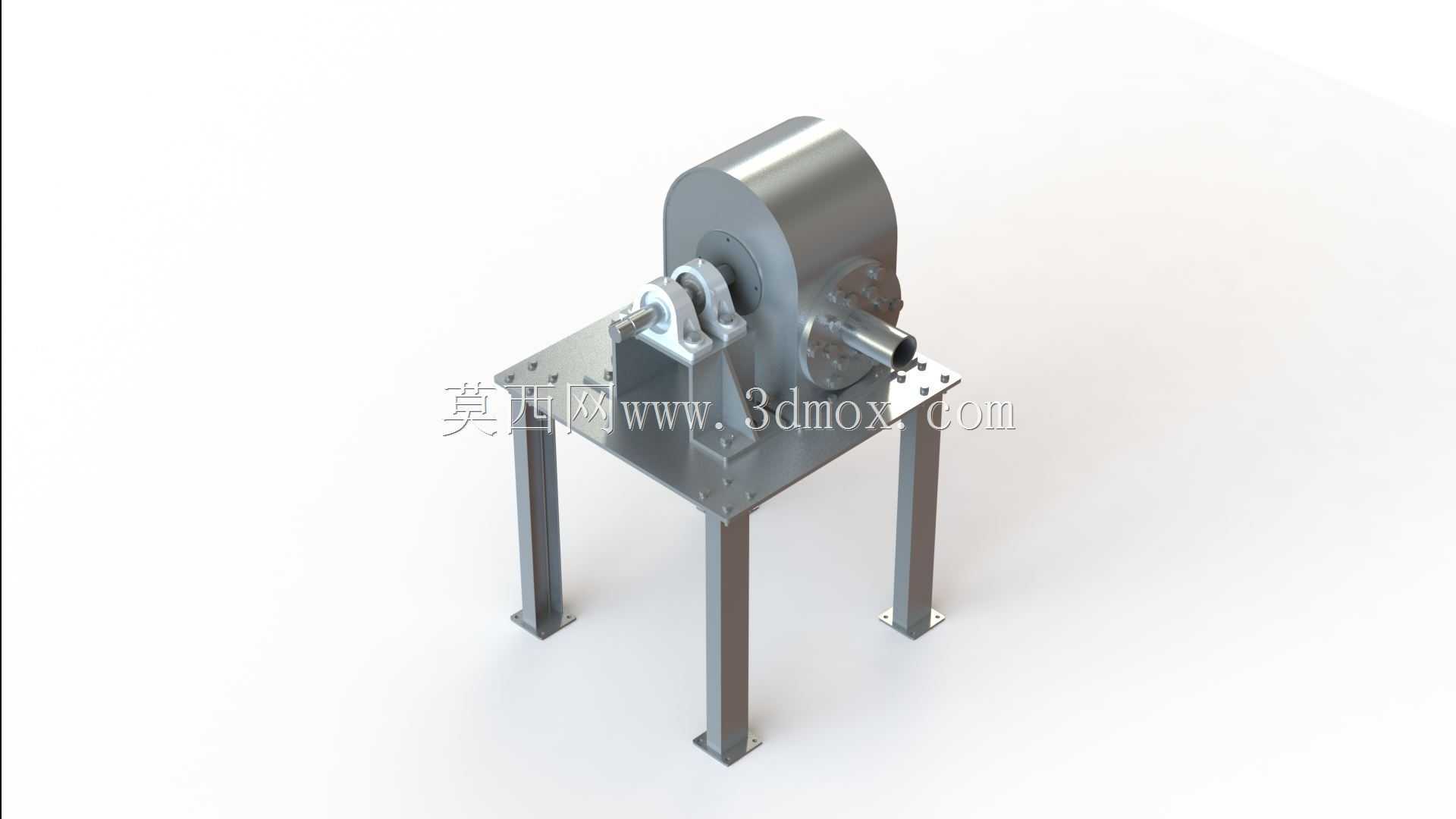

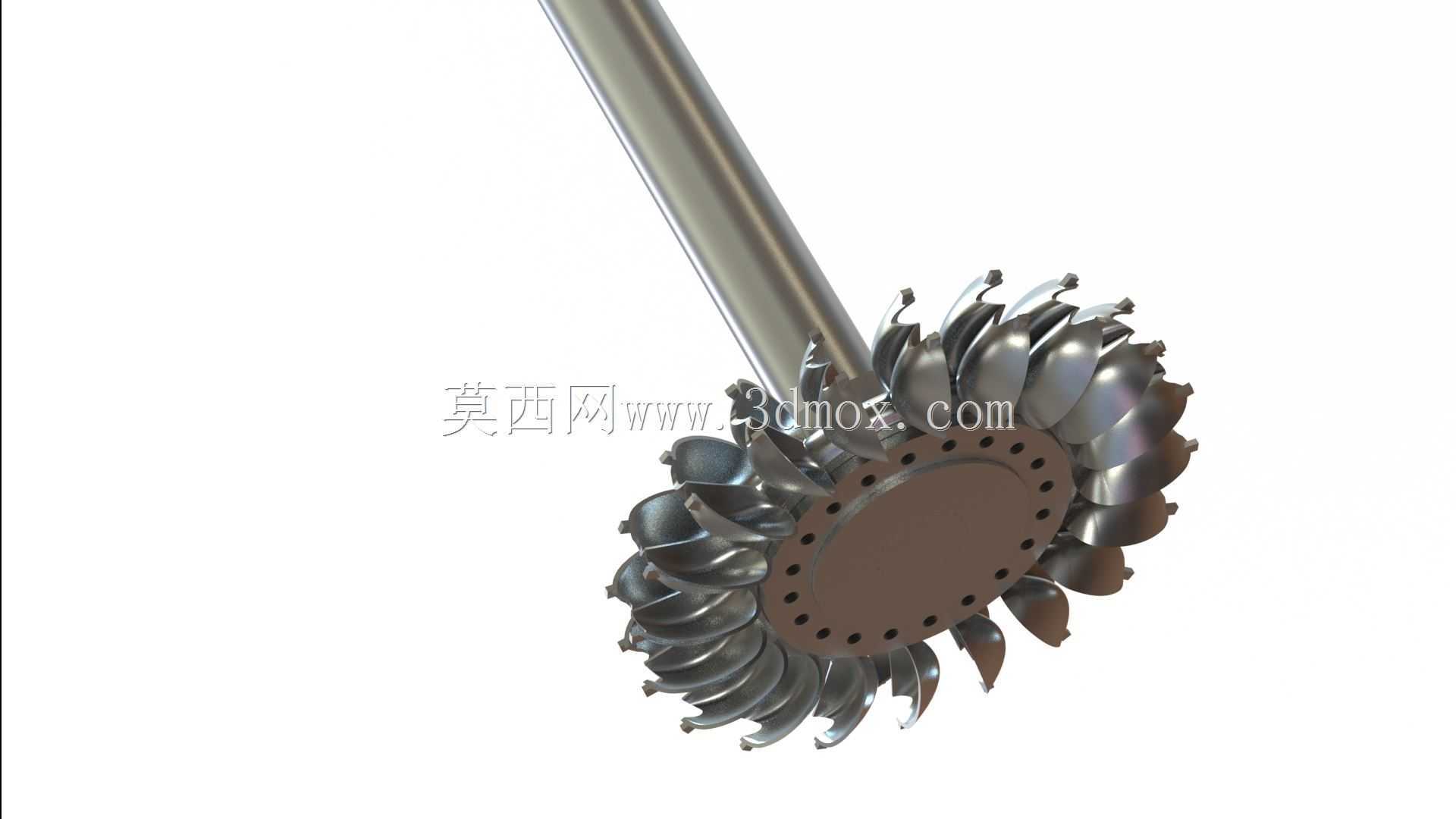

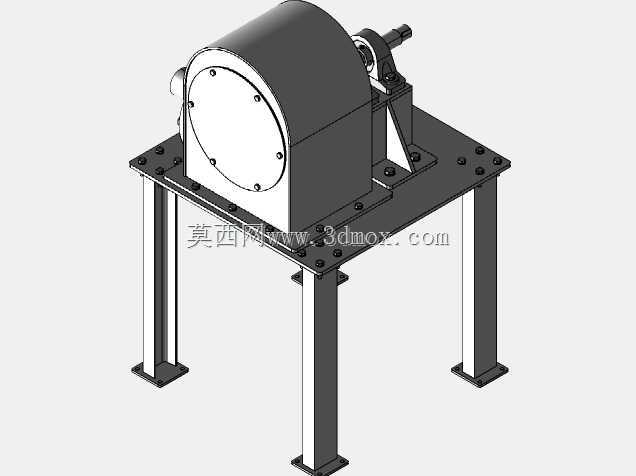

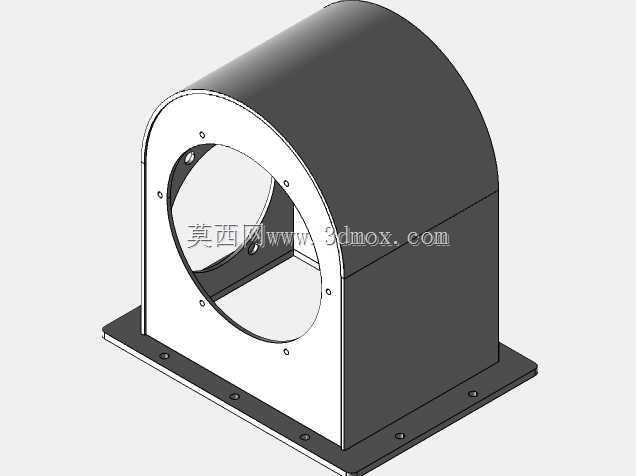

　　从结构功能来看，整套装置分为转轮做功单元、机壳防护单元、支撑机架三个核心部分。冲击式转轮布置在机壳内部的腔体中，水流经引水管路导向后以高速射流形式冲击转轮勺型斗叶，将水流的动能直接转化为转轮的旋转机械能，再通过输出轴连接外置发电机完成电能转换；机壳采用半封闭焊接结构，既可以约束射流流向避免水流飞溅损耗，也能阻挡外部杂物进入转轮腔室，同时预留了检修观察开口，日常运维时不需要完全拆解机壳即可查看斗叶磨损情况。支撑机架采用方管焊接成型的四立柱结构，底部设置带安装孔的地脚固定板，可直接通过膨胀螺栓固定在渠道侧边的混凝土基础上，机架上方的安装面板通过螺栓与机壳底部连接，面板上加工有定位销孔，保证机壳安装时的同轴度偏差控制在合理范围内，避免转轮运转时出现偏磨振动。

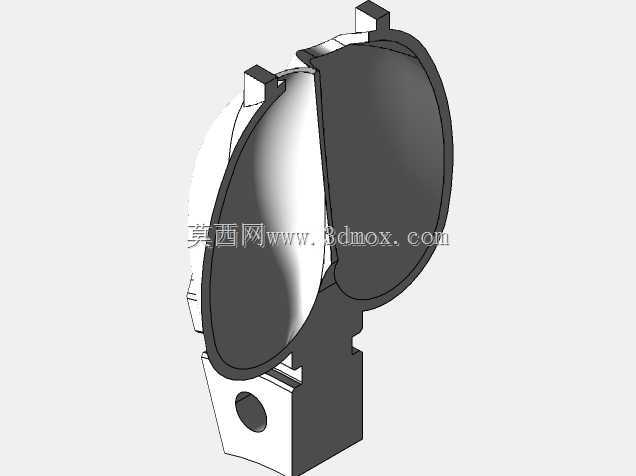

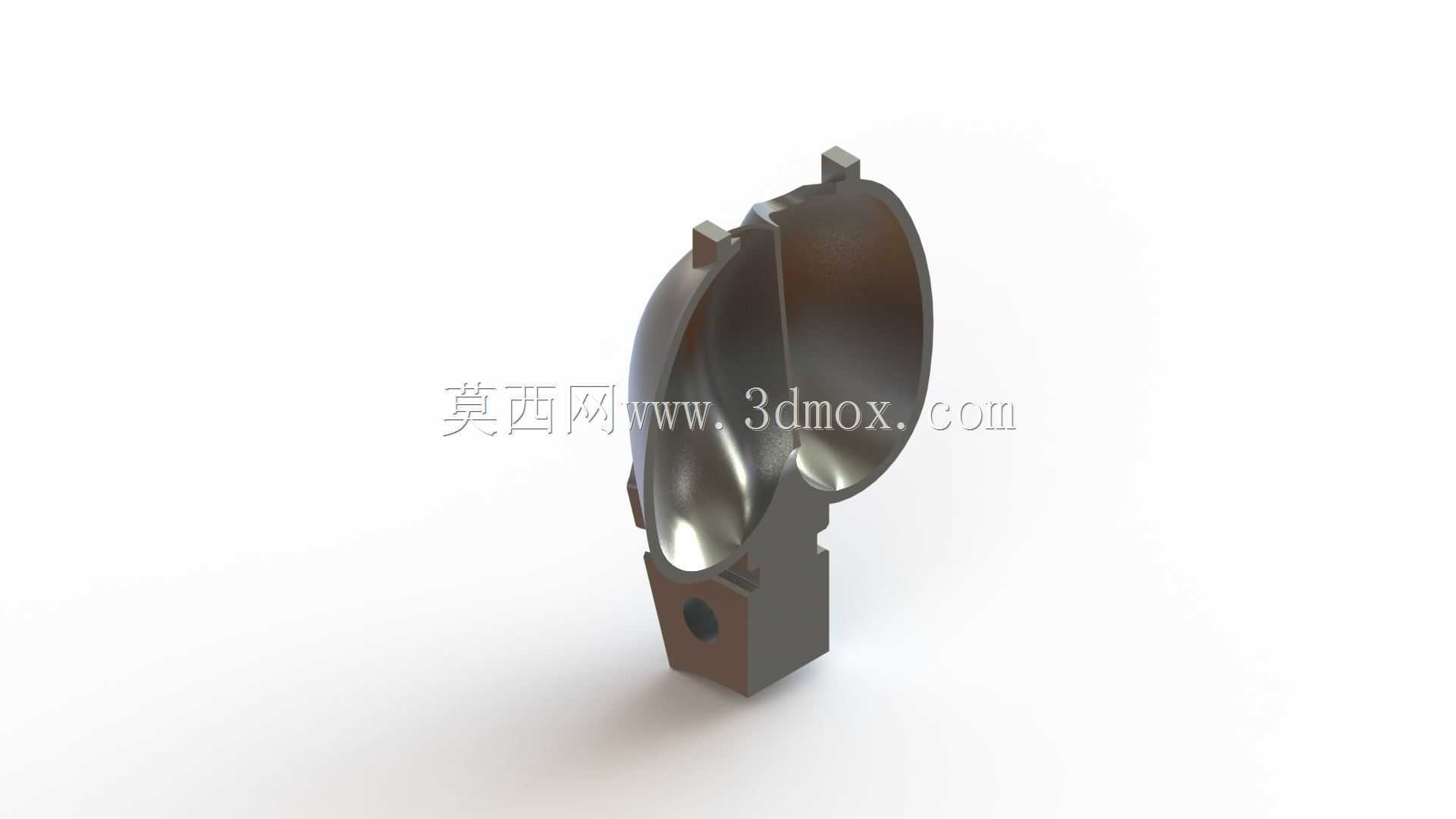

　　设计过程中优先考虑了乡村场景的运维便利性，所有连接螺栓均采用通用标准件，不需要专用工具即可完成拆装；转轮斗叶采用等厚曲面成型，曲面曲率经过反复校核，保证射流冲击后能顺畅沿斗叶边缘流出，减少回水对转轮的反向阻力；机壳的出水方向正对渠道下游，做功后的尾水可直接回流到渠道中，不会对渠道原有输水功能造成影响。安装边界方面，整套装置的机架立柱跨距适配常规渠道侧边的安装空间，不需要额外大规模开挖基础，机壳顶部距离安装面的高度预留了足够的发电机连接空间，输出轴的轴伸尺寸匹配市面上常见的小型永磁同步发电机安装尺寸，用户可根据实际发电功率需求选配对应规格的发电机，不需要额外加工转接法兰。

　　实际应用中，这类小型冲击式水轮装置对水流的适应性较强，即使渠道流量存在季节性波动，只要保证最小工作水头即可维持稳定运转，相比传统的坝式水电站，建设周期短、投入成本低，非常适合零散分布的农业区域微能网搭建。结构设计上充分考虑了户外长期运行的防护需求，机壳拼接处均设置了密封胶条，避免雨水渗入内部造成转轴锈蚀；机架表面做了防锈喷涂处理，可适应渠道边高湿度的运行环境，立柱底部的地脚板设计加大了与基础的接触面积，即使设备满负荷运转产生振动，也不会出现基础松动移位的问题。转轮与机壳之间预留了足够的间隙，避免水流中携带的细小泥沙卡滞转轮，同时间隙尺寸经过优化，不会因为间隙过大造成射流能量泄漏，保证能量转换效率维持在较高水平。
