直线振动输送机双组螺旋弹簧支撑组件

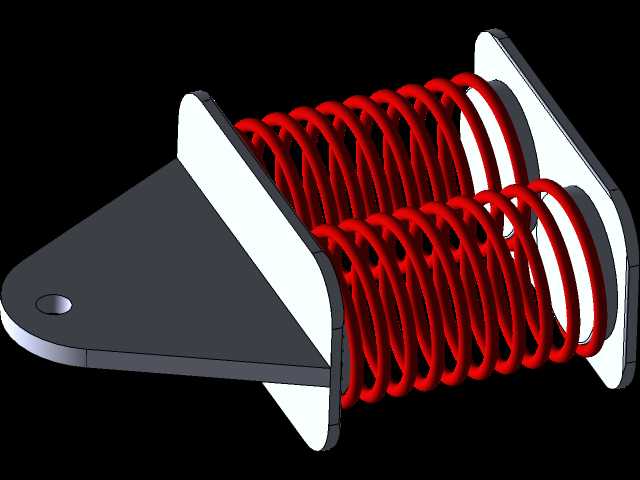

　　在散料输送的生产场景里，直线振动输送机承担着颗粒状、小块状物料的短距离均匀给料、输送任务，从粮食加工线的谷物输送，到建材行业的砂石给料，再到化工领域的颗粒原料转运，这类设备的运行稳定性直接决定整条产线的连续作业效率，而弹簧支撑组件正是这类振动设备的核心功能部件。这套弹簧组件采用双组并列圆柱螺旋压缩弹簧的结构设计，搭配两端的折弯安装支座，区别于单组弹簧的支撑方案，双组弹簧的排布能在振动过程中提供更均匀的弹性恢复力，避免单弹簧受力偏载导致的弹簧过早疲劳失效，同时也能更好地平衡输送槽体的横向摆动余量，让槽体始终保持沿设计方向的直线往复振动，减少不必要的能量损耗。从安装边界来看，两端的安装板采用带单安装孔的折弯结构，

　　安装面与弹簧轴线保持垂直，安装孔的位置避开了弹簧的压缩形变空间，现场安装时可直接通过螺栓将支座固定在输送机的槽体底部与设备底架之间，不需要额外加工适配的连接垫块，降低现场安装的调整工作量。设计这类弹簧组件时，首先要匹配振动输送机的工作频率与振幅要求，弹簧的刚度参数需要经过严格核算：刚度过大，会导致振动系统的阻尼不足，设备启动、停机阶段容易产生共振冲击，不仅会产生较大的作业噪音，还会对槽体、底架的焊接结构造成反复冲击，缩短设备整体使用寿命；刚度过小，则无法支撑槽体及物料的总重量，运行过程中弹簧压缩量超出设计范围，会出现弹簧并圈的刚性碰撞，同样会造成部件损坏。双组弹簧的对称排布设计，能让每组弹簧承担的载荷更均匀，在设备长期运行过程中，

　　两组弹簧的疲劳损耗进度保持一致，避免出现单侧弹簧失效导致的槽体倾斜、物料跑偏的问题。从外形结构来看，弹簧的有效圈数、两端并紧磨平的结构设计，都贴合压缩弹簧的工程应用规范，两端的支座采用折弯成型的钢板结构，折弯处做了圆弧过渡避免应力集中，支座与弹簧接触的平面保持足够的平面度，防止弹簧安装后出现侧向倾斜，在压缩过程中产生额外的弯曲应力。在实际应用场景中，这类弹簧组件不仅承担弹性支撑的作用，同时也是振动系统的关键储能部件，设备运行时，偏心块激振器产生的激振力作用在槽体上，弹簧在压缩、回弹的循环过程中存储、释放弹性势能，配合激振力让槽体保持稳定的振幅，让物料在槽面上以稳定的速度向前跳跃输送，不会出现物料滞留、输送速度不均的问题。

　　针对不同输送载荷的设备，这类弹簧组件可以通过调整弹簧线径、有效圈数来匹配不同的刚度需求，而两端的安装支座结构具备较强的通用性，只需要调整弹簧的参数就可以适配不同规格的直线振动输送机，不需要重新设计安装连接结构，能减少非标设计的重复工作量。在结构细节上，弹簧的两端分别与支座的定位面贴合，安装后弹簧的轴线与振动方向保持一致，避免弹簧在工作过程中出现侧向滑移，支座上的安装孔采用通孔设计，可适配不同规格的连接螺栓，现场维护更换时，不需要对原有设备的安装位进行二次加工，就能快速完成部件更换，减少设备停机维护的时间。对于振动输送设备来说，弹簧组件的可靠性直接影响设备的运维成本，这套双组弹簧的结构设计，相比单组大线径弹簧的方案，在相同承载能力下，单根弹簧的丝径更小，加工难度更低，同时双弹簧的冗余设计，即使其中一根弹簧出现轻微的疲劳裂纹，设备也不会立刻出现严重的运行故障，能给运维人员留出足够的检修更换时间，避免突发停机造成的生产损失。
