带螺柱连接结构的卧式管壳式换热设备

　　在化工、能源、暖通、食品加工等多个工业领域，管壳式换热器是实现不同流体间热量传递的核心通用设备，承担着介质冷却、加热、冷凝、蒸发等关键工艺职能，其运行稳定性直接影响整套生产系统的能耗水平与工艺达标率。这款带螺柱连接结构的卧式管壳式换热组件，针对常规法兰连接拆装维护不便、密封预紧力分布不均的痛点做了结构优化，更适合需要定期开盖检查管束、清理管程结垢的应用场景，比如循环水换热、油品冷却、低压蒸汽冷凝等工况。

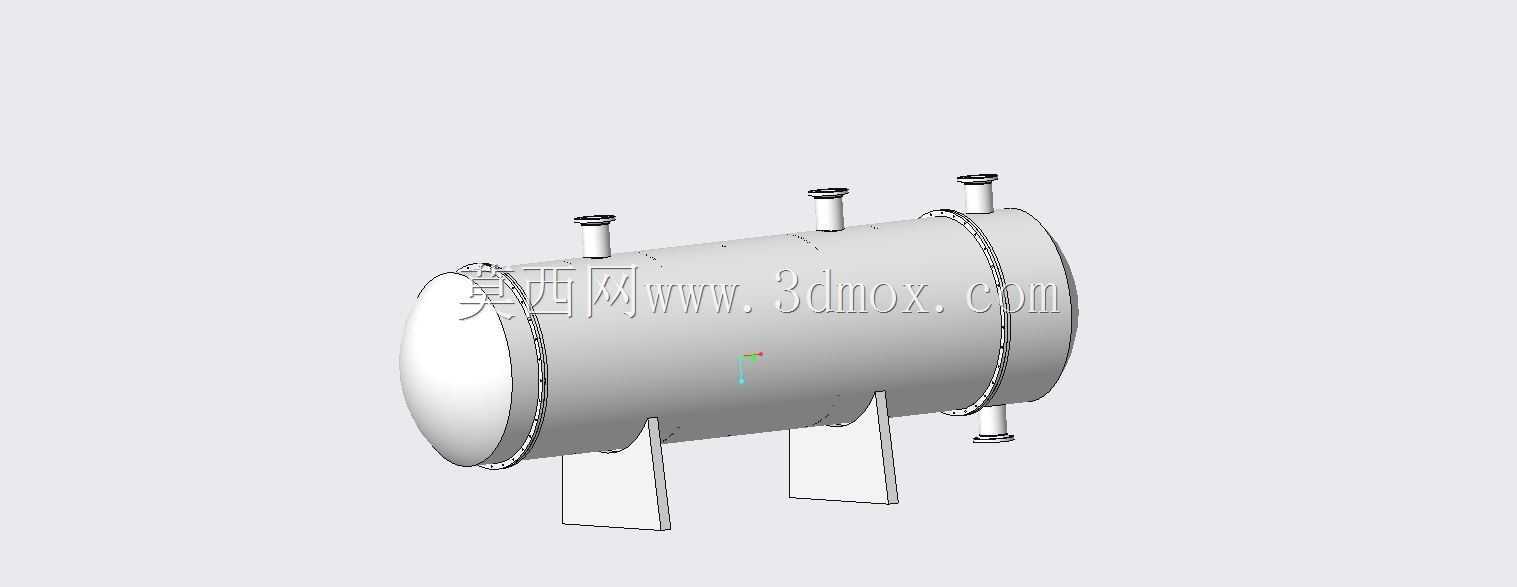

　　从实际使用场景来看，这类卧式布置的换热设备通常安装在车间工艺管线的中层平台或者地面设备区，不需要过高的竖向安装空间，配套的鞍式支座直接与基础预埋钢板通过螺栓固定，安装时需要预留足够的侧向抽芯空间，满足后期管束抽出检修的需求。设备本体的接口全部采用标准管法兰结构，四个对外接口分别对应管程进出口与壳程进出口，可根据工艺需求匹配逆流或者顺流的换热流程，筒身上部的两个小口径接口可作为排气口使用，停机检修时能排尽壳程内部残留的介质，避免积液腐蚀筒体与换热管。

　　设备的核心连接结构采用螺柱锁紧形式，相比传统的全螺栓法兰连接，螺柱两端配合螺母锁紧的结构，在大直径筒体法兰上能实现更均匀的密封预紧力，安装时可以按照对角顺序逐步拧紧螺母，有效避免法兰面翘曲导致的密封泄漏问题，当需要拆开设备清理管束或者更换密封垫片时，不需要完全抽出螺柱，只需松开螺母即可拆卸端盖，大幅降低了大规格设备的拆装劳动强度。筒身内部的换热管采用规则的三角形或者正方形排布，管板与换热管的连接采用胀接加焊接的复合工艺，能承受更高的管壳程压差，避免介质串流影响换热效率。

　　从设计思路上看，这款设备的结构完全围绕易维护、高可靠性的工程需求展开：鞍式支座的位置经过重心校核，两个支座分别设置固定端与滑动端，能适配设备运行时因温度变化产生的热胀冷缩位移，避免热应力拉裂焊缝或者接口；筒体上的支座垫板与筒体采用满焊连接，分散支座处的支撑应力，避免长期承重导致筒体局部变形；端盖与管板的密封面采用突面结构，配套耐温耐腐的缠绕式垫片，能适配多数常规工业介质的密封需求。

　　在安装边界方面，这类设备的对外接口中心高度、支座安装孔距都匹配常规工业管线的布置规范，安装时需要保证设备的水平度偏差在允许范围内，避免壳程介质分布不均导致换热效率下降，同时要在设备周围预留至少一倍筒体长度的操作空间，满足后期检修操作的需求。设备的壁厚设计经过强度校核，能满足常规低压工况的使用要求，螺柱的规格与数量根据法兰密封所需的总预紧力计算确定，保证在额定工作压力下密封面无泄漏。

　　实际运行过程中，壳程的介质在筒体内折流板的引导下横向冲刷换热管外壁，管程介质在换热管内部流动，通过换热管的管壁实现热量交换，折流板的间距经过优化，既可以提高壳程介质的流速增强换热效果，又不会造成过大的流动阻力增加泵的运行功耗。螺柱连接结构的设计也让设备的密封维护更便捷，当密封垫片出现老化泄漏时，不需要拆卸大量的连接螺栓，就能快速完成垫片更换，缩短设备停机维护的时间，对于连续生产要求较高的工艺场景来说，这种结构设计能有效降低运维成本，提升生产系统的运行稳定性。
