卧式承压燃料储运罐体结构设计

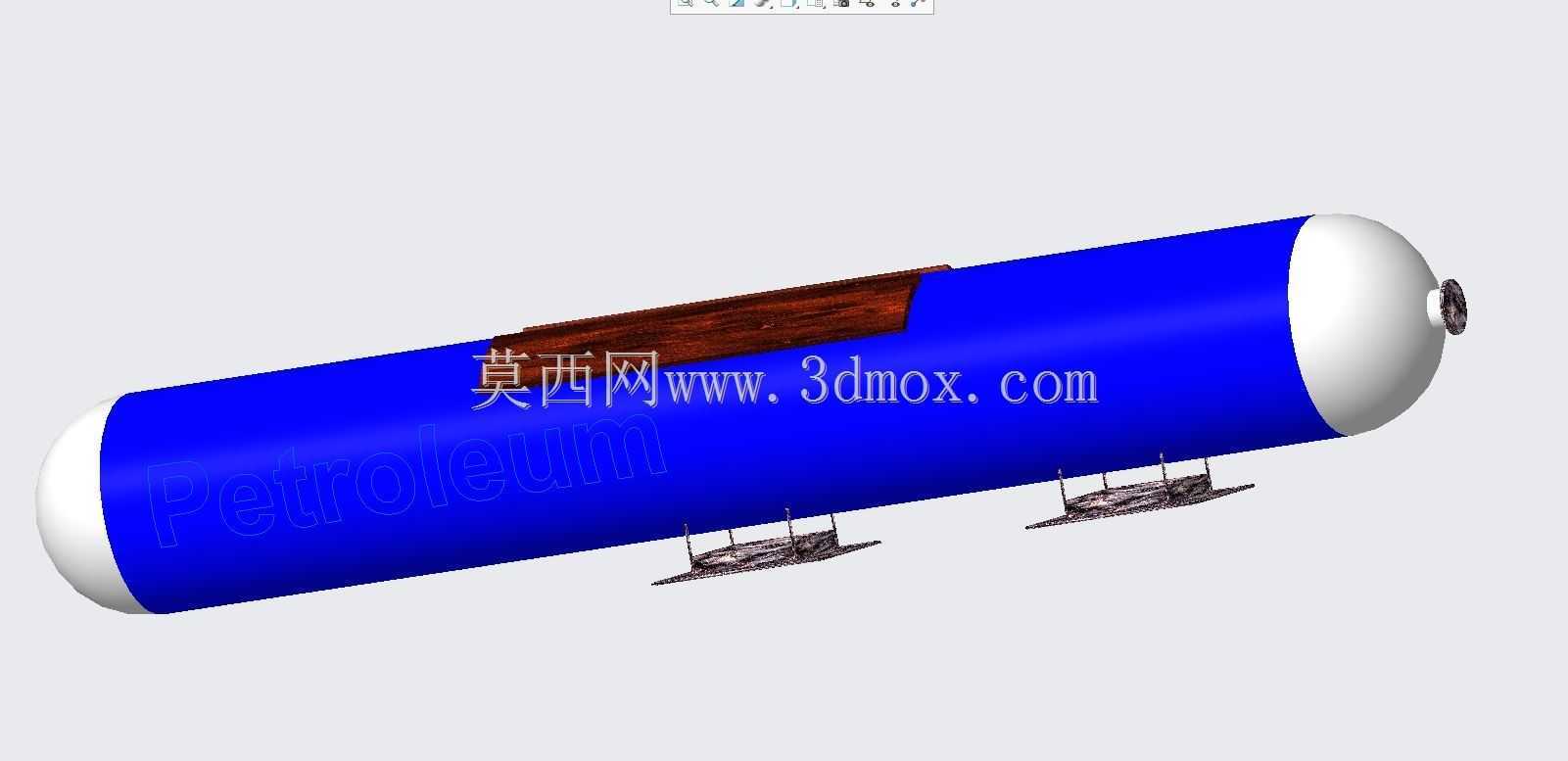

　　在石油基燃料的陆路转运、场站固定存储场景中，卧式承压储罐是应用占比极高的核心储运载体，本次呈现的罐体结构围绕中短途燃料转运、中小型场站储配的实际工况完成设计，整体采用长筒形卧式布局，两端配置标准椭圆形封头，这类封头构型在承压容器设计中属于兼顾受力均匀性与内部容积利用率的成熟方案，能够在额定工作压力下将筒体端部的应力集中系数控制在合理区间，避免长期承压运行下的焊缝疲劳损伤。

　　从结构细节来看，筒体顶部预留了集中布置的工艺接口安装区，该区域做了局部补强处理，可根据实际使用需求配置液位检测、压力泄放、进出料接管、人孔等不同工艺组件，补强结构的设计充分考虑了接口开孔对筒体整体强度的削弱，通过等面积补强法计算确定补强板的厚度与覆盖范围，确保开孔区域的承压能力不低于筒体母材的设计强度。筒体下部配置了两套对称分布的鞍式支撑结构，鞍座的弧形接触面与筒体外径完全贴合，接触区域做了圆弧过渡处理，避免硬接触造成的筒体局部压应力超标，鞍座底板预留了标准安装孔位，可直接通过地脚螺栓固定在转运载体底盘或者场站混凝土基础上，两套鞍座的间距经过严格核算，既保证筒体在满载状态下的挠度处于允许范围，也预留了热胀冷缩的位移余量，避免温度变化产生的附加应力对结构造成破坏。

　　设计过程中优先考虑了燃料储运场景的安全冗余，筒体壁厚的计算结合了燃料介质的腐蚀性、工作压力、材料许用应力、焊接系数等多重参数，封头与筒体的连接采用全焊透对接焊缝结构，所有焊接位置均预留了无损检测的工艺余量，能够满足承压容器的焊接质量检测要求。筒体表面的标识区域做了平整化处理，可喷涂介质类型、容积、额定压力、流向标识等运维所需的信息，方便现场运维人员快速识别设备参数。

　　从安装边界来看，该罐体的整体长度、直径比例适配多数中型燃油转运车辆的底盘安装尺寸，也可直接用于中小型加油站、企业内部燃油储配点的固定安装，鞍座的安装孔位间距符合通用储运设备的安装基座设计规范，不需要额外做定制化基座改造即可完成部署。罐体端部的封头位置预留了附件安装接口，可根据需求配置排污阀、紧急切断阀等安全组件，接口的连接尺寸采用通用管路标准，能够和现有储运系统的管路直接对接，减少现场安装的适配工作量。

　　在功能实现层面，该结构设计充分考虑了燃料储存过程中的介质特性，筒体内部可根据需求配置防波板结构，减少转运过程中介质晃动对筒体产生的冲击载荷，防波板的布置位置与开孔率经过优化，既能够有效衰减介质晃动的冲击力，也不会对介质的进出流速造成明显阻碍。整体结构没有冗余的复杂构件，所有受力部件的构型都经过力学验证，在保证结构强度满足工况要求的前提下，尽可能控制设备的整体自重，既能够降低转运过程中的能耗，也能减少固定安装时的基础承载负荷。
