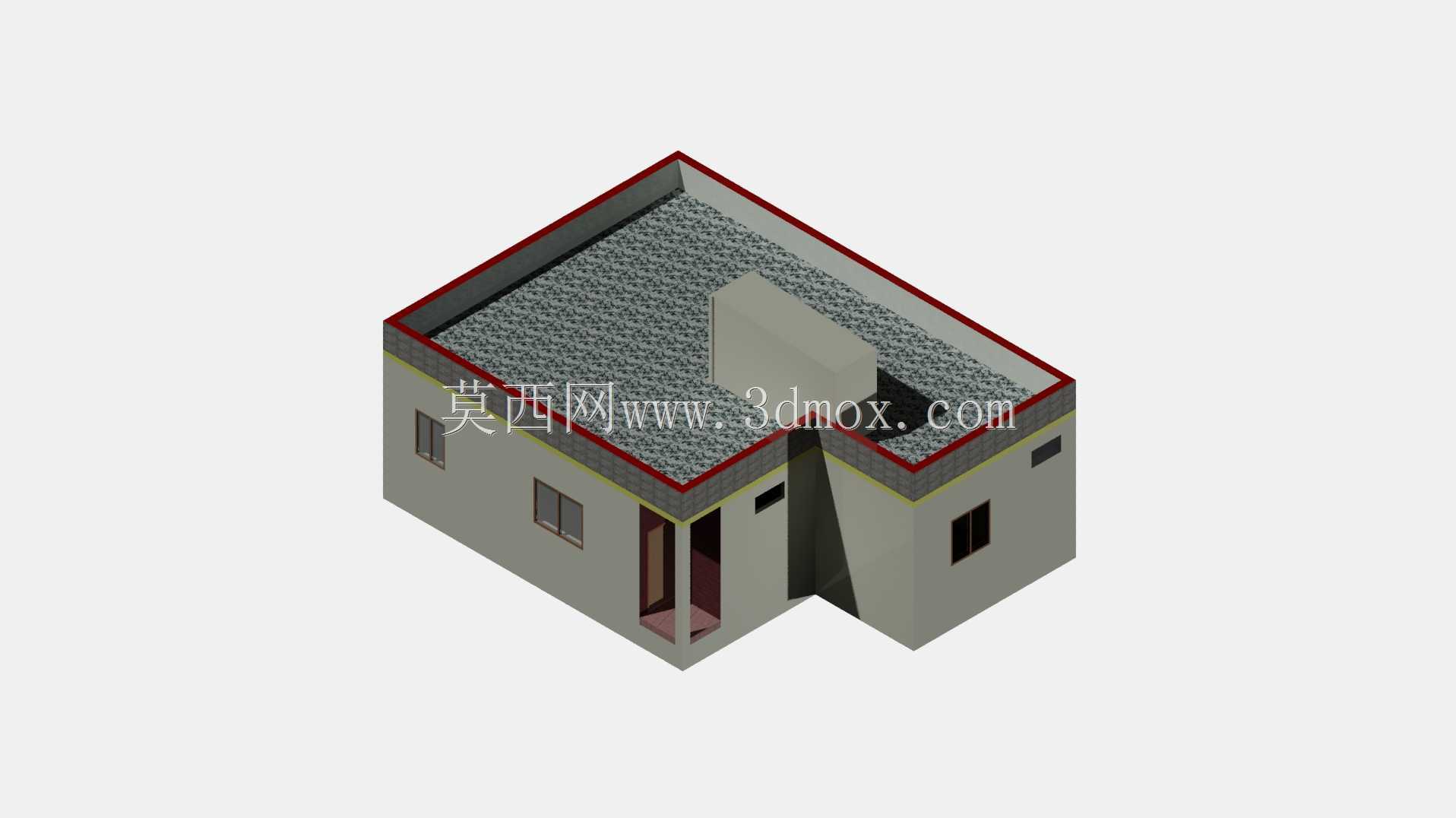

基于外部参照平面图搭建的单层民居建筑结构

　　在民用建筑方案前期推演、施工交底模拟的场景中，这类参照平面图纸搭建的实体房屋三维结构，能帮结构设计人员快速校验平面布局转化为立体空间的合理性，避免二维图纸中容易忽略的空间冲突问题。从实际工程用途来看，该模型可用于小型自建房的方案沟通，让非专业的业主能直观理解房屋建成后的空间形态，也能辅助施工班组提前核对墙体砌筑、门窗预留的位置偏差，减少现场返工概率。

　　从功能特性上看，模型完整还原了单层民居的核心构造：外围护墙体采用等厚砌筑逻辑，墙身上预留的窗洞位置匹配平面图标注的采光需求，入户门洞的尺寸预留满足常规民用家具的进出通行要求；屋面部分做了刚性防水压边的红色封边构造，屋面表层模拟了实际施工中的保温防水层铺装纹理，屋面预留的突出结构对应平面中楼梯间或者设备风道的竖向贯通需求，避免后期屋面开孔破坏防水层。内部空间的墙体分隔完全贴合外部参照平面图的轴线定位，不同功能区间的墙体交接处做了实体衔接处理，没有出现二维转三维时常见的墙体错位、缝隙漏空问题。

　　设计思路上，建模过程优先锁定平面图的轴线网格作为基准，所有墙体的定位均以轴线为偏移参照，保证三维模型和二维图纸的尺寸一致性；墙体高度采用民用住宅常规的层高参数，屋面挑出墙体的宽度满足常规排水檐口的构造要求，避免雨水直接冲刷墙面。门窗构件的建模没有采用过度复杂的装饰造型，仅保留了框体和窗体的基础结构，重点突出洞口位置和墙体的匹配关系，方便后续方案调整时快速替换不同样式的门窗构件。屋面的突出构筑物做了和墙体的一体化衔接，底部做了泛水构造的简化模拟，符合实际施工中的构造逻辑。

　　从安装边界和尺寸适配角度，模型整体的外轮廓尺寸完全对应平面图的外包尺寸，外围墙体的外侧没有额外突出的装饰构件，保证模型导入场地模型时，能准确匹配宅基地的红线边界，不会出现超出用地范围的问题。墙体底部和地面的交接处做了平齐处理，预留了后续添加基础、散水构造的接口，不需要对现有墙体模型做切割修改就能完成后续构造的补充。屋面的檐口外挑尺寸控制在常规民用建筑的合理区间，不会因为挑出过长影响相邻建筑的间距，也不会因为挑出过短失去排水保护墙面的作用。内部空间的净空尺寸在墙体建模完成后自动核算，和平面图标注的房间净尺寸偏差控制在建模允许的公差范围内，能直接用于后续室内家具布置、管线走向的模拟排布。

　　在实际建模作业中，这类参照二维图纸生成三维建筑模型的流程，核心是要保证二维和三维的尺寸链路统一，所有构件的定位都要有明确的图纸依据，不能随意调整平面已经确定的轴线位置。该模型在搭建时特意保留了墙体、屋面、门窗的独立构件层级，方便后续设计调整时单独修改对应构件，不需要整体重构模型。比如后期需要调整窗洞高度时，仅需要选中对应墙体的窗洞特征修改参数即可，不会影响墙体其他部分的构造；如果需要更换屋面的铺装材质，也能直接选中屋面面域赋予新的材质属性，适配不同的方案展示需求。对于小型民居项目来说，这种轻量化的三维模型比全参数化的复杂BIM模型更适配前期方案沟通的场景，文件体量更小，打开和浏览的门槛更低，不需要专业的BIM软件就能快速查看整体结构形态，在乡墅设计、自建房施工指导的场景中具备很强的实用价值。
