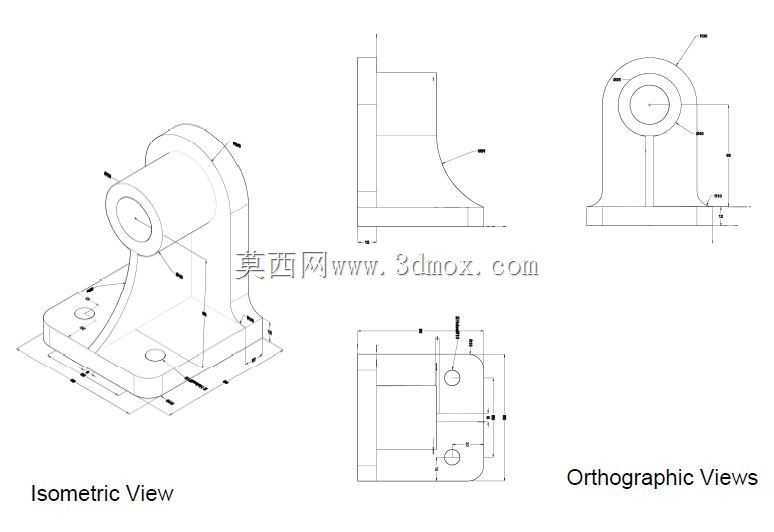

立式轴承支座正交等轴工程视图

　　在常规的轴系传动布局场景中，这类立式支座是承担径向载荷、保障轴系回转精度的核心支撑构件，常见于输送线驱动端、小型设备动力输出单元、工装夹具的旋转工位等位置，作用是为回转类零件提供稳定的安装基准，抵消轴系运转过程中产生的径向跳动与偏载力矩，避免轴系因支撑刚度不足出现挠曲变形，进而影响整套传动机构的运行寿命与传动精度。从结构设计逻辑来看，该零件采用一体式铸造成型的主体结构，上部为带同轴通孔的筒状支撑段，内孔用于装配轴承外圈，孔的端面预留有轴承轴向定位的贴合面，可通过端盖实现轴承的轴向固定，防止轴承在运转过程中出现轴向窜动；下部为带安装孔的方形底板，底板上的通孔用于穿装连接螺栓，将整个支座固定在设备的安装基面之上，

　　底板与上部筒状支撑段之间采用渐变式的加强肋过渡，这种结构设计能够在不额外增加过多零件重量的前提下，大幅提升支座的整体抗弯刚度，避免支撑段在承受径向载荷时与底板连接处出现应力集中，有效降低长期受载下的结构断裂风险。从视图表达的尺寸逻辑来看，等轴测视图清晰呈现了零件的整体空间形态，正交视图则分别从正投影方向标注了各部分的尺寸边界：上部支撑筒的内孔直径与适配的轴承外径直接匹配，筒身的轴向长度需要满足所选轴承的宽度安装要求，同时预留端盖的安装空间；下部底板的长宽尺寸需要匹配安装位置的基面空间，底板上的安装孔中心距符合常用的安装螺栓排布规格，孔的直径适配对应规格的连接螺栓，底板的厚度需要满足螺栓预紧力下的刚度要求，

　　避免拧紧螺栓时底板出现翘曲变形；加强肋的厚度与过渡圆角经过结构优化，既保证力流传递的顺畅性，也兼顾铸造工艺的成型要求，避免铸件出现缩孔、冷隔等工艺缺陷。在实际选型应用过程中，这类支座的安装基面需要保证足够的平面度，安装时需要先校准支撑筒内孔的轴线与配对轴系的同轴度，再对称拧紧底板的连接螺栓，避免因安装偏斜导致轴承承受额外的附加载荷，加速轴承的磨损失效；支撑筒的内孔加工精度需要达到与轴承外圈配合的公差要求，通常采用过渡配合的公差带，既保证轴承安装时不会出现过松打滑，也便于后期维护时的轴承拆卸更换。在三维建模过程中，这类零件的建模需要优先确定内孔轴线与底板安装面的位置关系，以此作为建模的基准坐标系，先绘制底板的轮廓草图拉伸生成底座部分，

　　再绘制上部支撑筒的截面轮廓拉伸生成支撑段，之后绘制加强肋的截面通过拉伸或者肋特征生成过渡加强结构，最后添加安装孔、铸造圆角、倒角等细节特征，建模过程中需要注意各特征之间的壁厚均匀性，避免出现壁厚突变导致的铸造工艺问题，同时所有的安装尺寸需要严格匹配对应的标准件规格，保证后续装配环节的互换性。这类支座的结构形式属于典型的悬臂类支撑结构，在承受载荷时力从上部支撑筒的内孔传递到筒身，再通过加强肋分散传递到底板的整个安装面，最终通过连接螺栓将载荷传递到设备的基础机架上，结构的刚度设计直接决定了轴系运转的平稳性，在设计时通常需要根据所支撑轴系的最大径向载荷、运转转速等参数，校核筒身的抗弯强度、底板的连接强度以及加强肋的抗剪强度，确保零件在额定工况下不会出现超出允许范围的变形。
