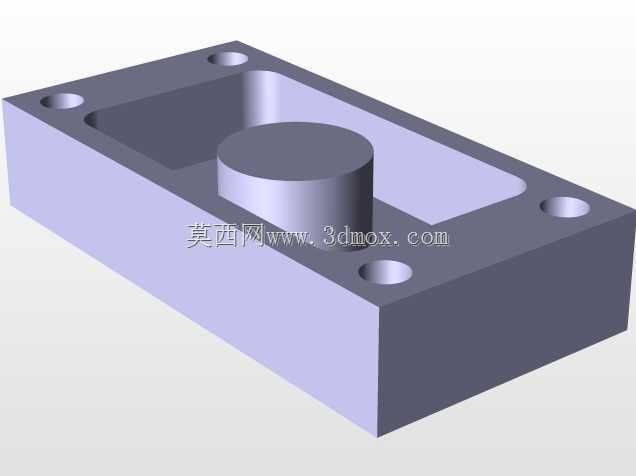

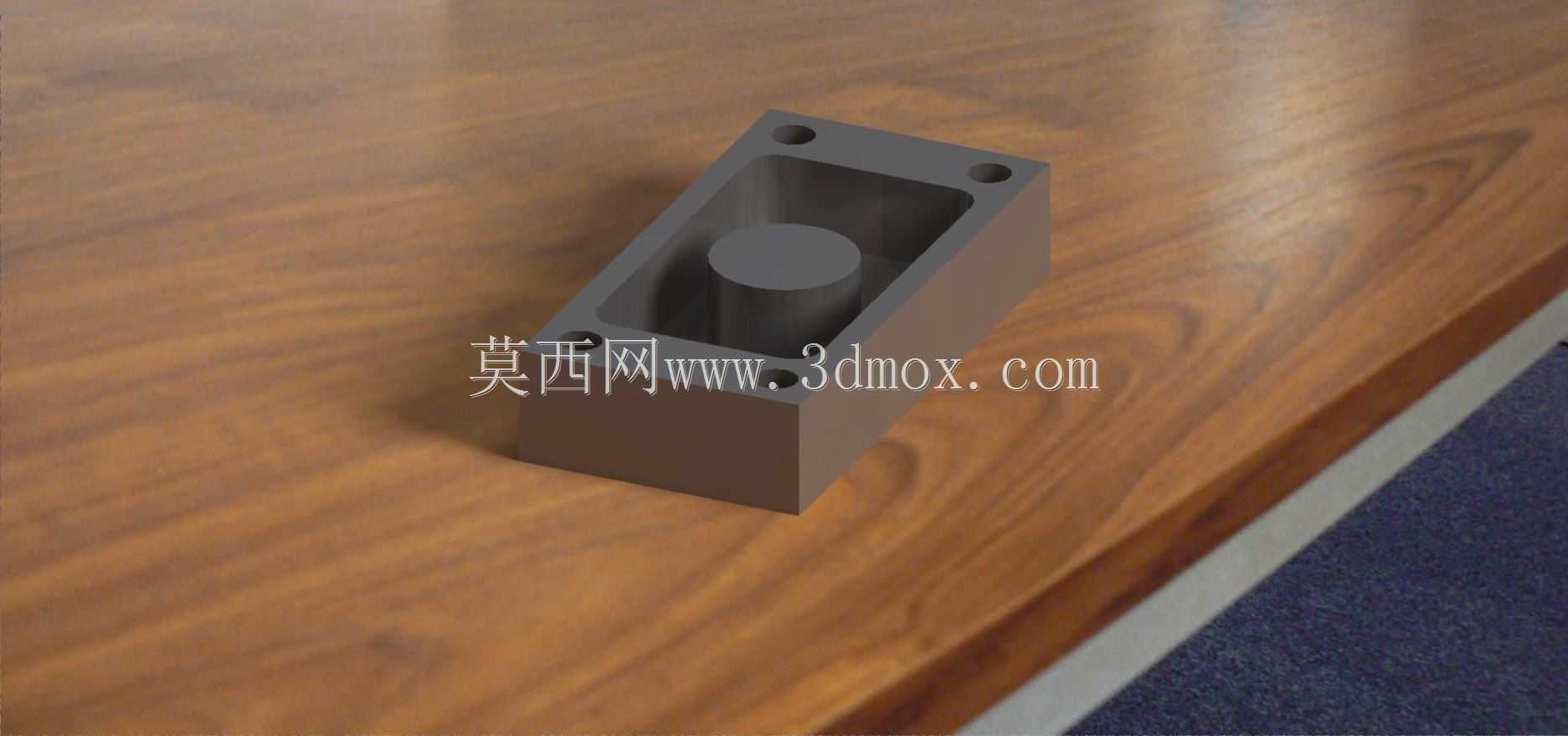

在常规机械装夹定位、工装夹具搭建以及小型功能模组集成场景中,这类带中心凸台与内凹腔体的矩形基座是应用频次极高的结构件,多数时候承担着定位承载、模块安装基准的核心作用,尤其在数控加工工位的辅助定位、小型检测工装的承载底座设计中,这类结构的实用性经过了大量产线实际验证。从结构设计逻辑来看,整体采用矩形块体作为基础形态,首先是为了匹配常规机台的装夹基准,矩形的四个直边可以直接配合平口钳的定位面完成快速装夹,不需要额外制作仿形装夹治具,能大幅缩短单件加工的准备周期。座体上开设的四个角位安装孔,孔位的中心距严格按照通用安装孔系的模数匹配,既可以通过内六角螺栓直接固定在设备工作台的T型槽上,也能配合等高块、定位销完成上层功能组件的叠装,
孔口做了微小的倒角处理,避免螺栓锁附时出现孔口崩边,也能引导螺栓顺畅旋入,不会出现螺纹错牙的问题。中心区域的内凹腔体,深度控制在块体总厚度的三分之二左右,既保证了腔体内部有足够的空间容纳圆柱状功能件,也不会因为腔体过深导致基座整体刚性不足,腔体的内壁与底面的垂直度控制在0.02mm以内,能保证嵌入腔体内部的组件不会出现偏斜,配合中心位置凸起的圆柱凸台,凸台的外径与配套组件的内孔采用间隙配合公差,装配时可以直接完成径向定位,不需要额外打表找正,能将组件的装配同轴度误差控制在极小范围内。从实际加工的角度出发,这类结构的数控加工工序排布也有明确的逻辑,首先是通过面铣完成六个面的粗精加工,保证块体的平面度与相邻面的垂直度满足基准要求,
之后通过点钻定位四个安装孔的位置,完成钻孔与孔口倒角,再通过立铣刀螺旋下刀开粗中心腔体,留0.1mm的精加工余量完成腔体侧壁与底面的精修,最后换用更小直径的铣刀完成中心凸台的轮廓加工,整个加工过程不需要特殊定制刀具,用常规的立铣刀、钻头就能完成全工序加工,加工成本可控,适合小批量定制生产。在安装边界方面,这类基座的外形尺寸适配多数小型工装的安装空间,四个安装孔的位置避开了中心腔体的壁厚区域,锁附螺栓时不会因为螺栓的压紧力导致腔体侧壁出现形变,基座的底面做了全平面精磨处理,和安装面的贴合面积能达到90%以上,不会因为贴合间隙导致装夹后出现受力倾斜,在承受侧向切削力或者组件的往复冲击力时,整体的结构刚性足够,不会出现共振位移的问题。
日常使用中,这类基座可以直接作为小型气缸的安装底座、检测传感器的定位座、或者小型冲压工位的凹模固定座,适配场景覆盖了机加工、装配、检测多个生产环节,结构上没有冗余的设计,每一处结构特征都对应明确的功能需求,没有多余的装饰性结构,完全从工程实用角度出发完成结构设计,建模过程中所有的特征参数都可以直接对接数控加工编程,不需要二次调整尺寸公差,能直接导入CAM模块生成对应的加工刀路,匹配西门子840D这类常见的数控系统加工要求,减少设计到加工的转换环节。
