尼龙材质定位夹持用101型夹件结构

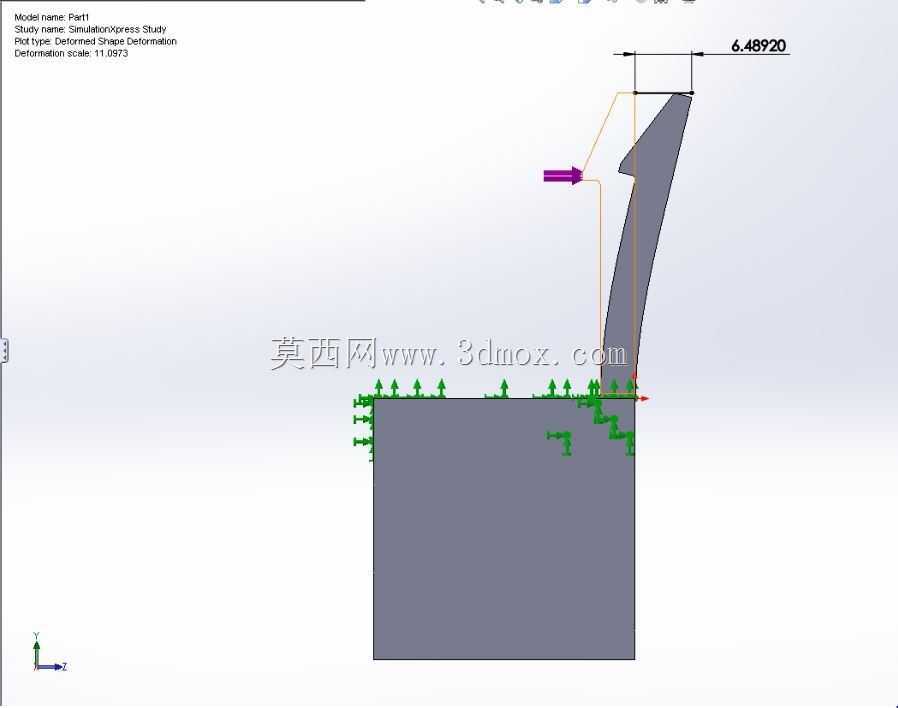

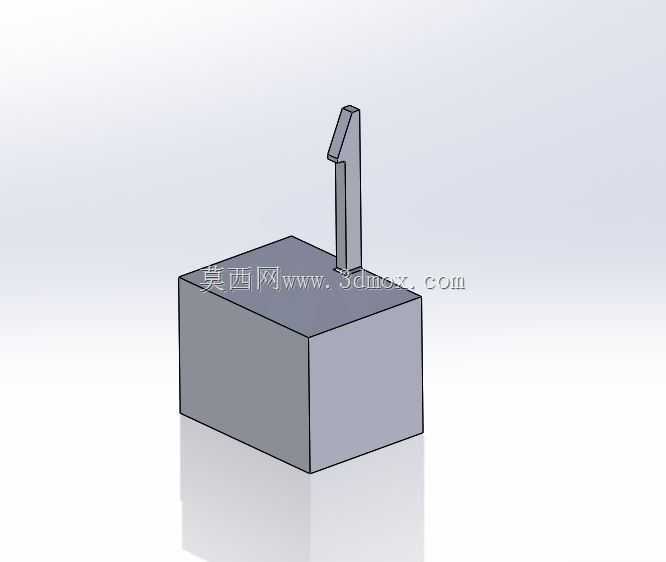

　　这类尼龙夹件在轻工装配、电子元器件组配工位的应用占比不低，相比金属夹件，尼龙材质自带的自润滑特性不会刮伤被夹持工件的表面，尤其适合亚克力面板、注塑外壳、PCB板这类对表面防护要求高的工件定位场景，在手动装配治具、半自动产线的随行定位工装上经常能看到同结构夹件的身影。从结构功能来看，该夹件分为基座与夹持拨杆两个核心部分，下方方块基座是整个夹件的安装基准，安装时可通过基座底面贴合治具安装板，采用侧面顶丝或者底面沉头孔完成固定，安装边界需要预留出拨杆摆动的活动空间，避免拨杆抬升、下压过程中与周边治具结构产生干涉。夹持拨杆的倾斜角度经过适配，下压到位后拨杆前端的压合面刚好贴合被夹持工件的上表面，依靠尼龙材质本身的形变弹力提供稳定的压持力，

　　不会因为夹持力过大造成薄壁工件的压痕变形，拨杆的长度设计兼顾了操作便利性与压合行程，操作人员手动拨动拨杆即可完成工件的锁紧与释放，不需要额外配套操作工具，能有效缩减工位上的工件装夹辅助时间。设计这类夹件的时候，首先要明确被夹持工件的厚度范围，以此确定拨杆的摆动行程与压合面的高度差，基座的尺寸要匹配安装位的空间，不能超出治具安装板的预留区域，同时要考虑尼龙材料的收缩率对装配精度的影响，拨杆与基座连接的铰接位置要预留合理的配合间隙，既要保证拨杆摆动顺畅无卡滞，又要避免间隙过大造成压合位置的偏移。实际应用中，这类夹件常成组布置在治具的定位基准周边，多个夹件配合完成工件的多点压持，保证工件在后续点胶、螺丝锁付、检测工序中不会出现位置偏移，

　　相比弹簧式金属夹，尼龙夹的工作噪音更低，在频繁开合的手动工位上能降低操作疲劳感，同时尼龙材质的绝缘特性也适合带电检测工位的工件夹持，不会造成电路短接的风险。针对不同的使用场景，还可以在拨杆的压合面位置粘贴硅胶垫进一步提升防护性能，基座的固定方式也可以根据治具的结构做适配调整，比如在空间受限的位置可以将基座设计成嵌入式安装，进一步缩减夹件的外露体积，避免与工件的取放路径产生干涉。需要注意的是，这类尼龙夹件的适用环境温度不能超过尼龙材料的长期工作温度范围，避免高温环境下材料软化造成夹持力衰减，在有切削液、有机溶剂的工位使用时，还要确认所用尼龙材料的耐化学腐蚀性能，防止材料被腐蚀后出现脆断、形变失效的问题。从结构强度来看，

　　拨杆与基座的连接位置是应力集中区域，设计时做了圆弧过渡处理，避免频繁摆动过程中出现应力断裂，基座的方块结构也保证了安装后的整体刚性，不会在夹持过程中出现基座歪斜的问题，压合面的平面度控制在合理范围内，保证与被夹持工件表面的接触面积均匀，不会出现局部压应力过大的情况。
