90度屏蔽安装3/4规格定位线胎具

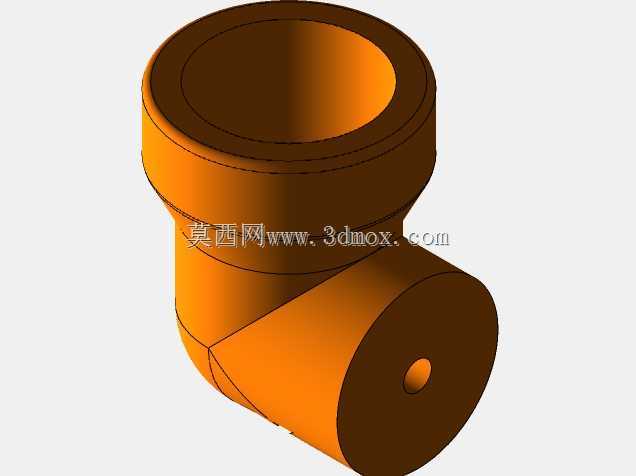

　　在建筑水电布设、工业流体管路敷设、弱电线路屏蔽防护的施工现场，这类带90度转向结构的定位线屏蔽安装胎圈，是管路转角处做线路屏蔽、定位固定的常用配套构件，很多现场施工人员在做穿线管路转角处理时，经常会遇到转角处屏蔽层贴合不严、线路定位偏移、后期穿线卡顿的问题，这款胎具结构就是针对这类现场痛点做的针对性设计。从结构功能来看，主体采用90度弯角的承插式结构，两端承口适配3/4规格的常规管路外径，弯角过渡段做了圆弧平滑处理，没有直角锐边，避免穿线时划伤线缆外护套，同时弯角位置预留了屏蔽层压装的环形槽位，安装时可以将金属屏蔽网或者屏蔽衬垫嵌在槽内，通过配套的压圈和锁紧螺栓完成固定，不需要现场做屏蔽层的缠绕、焊接处理，

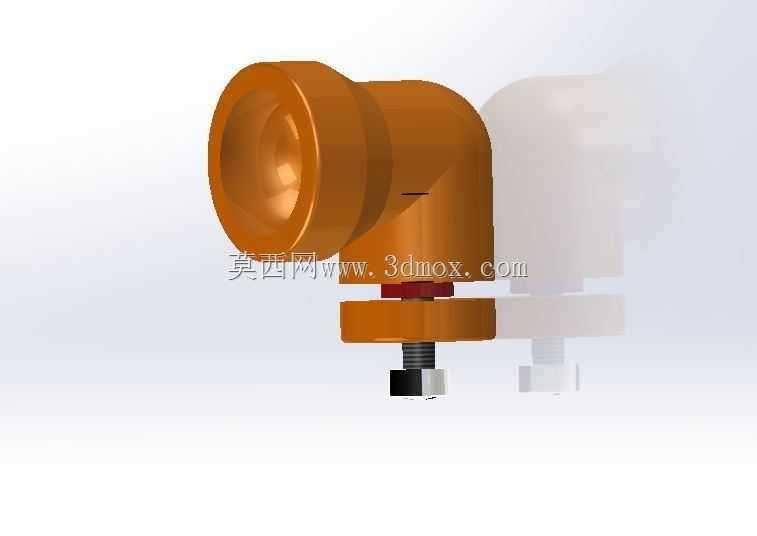

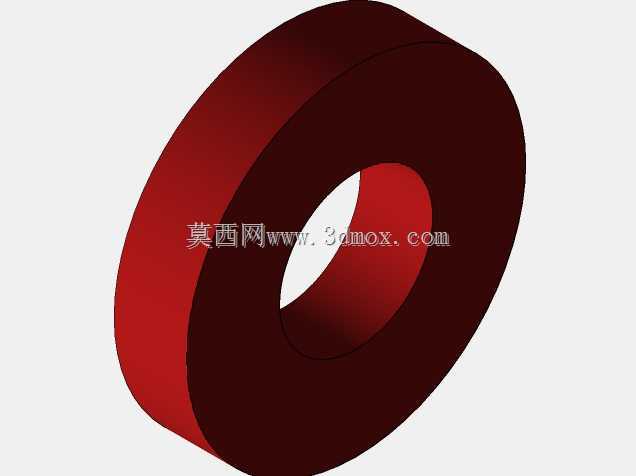

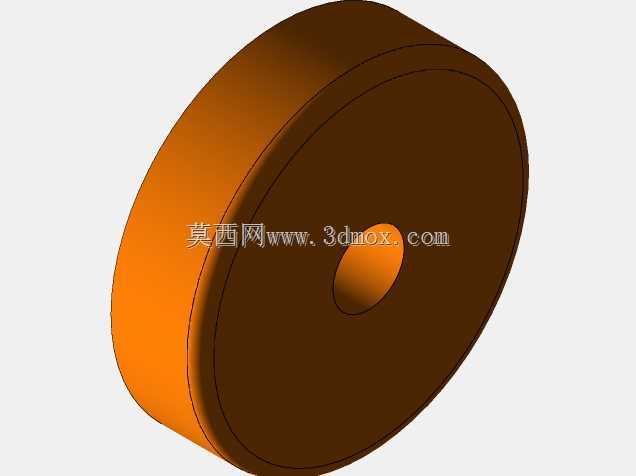

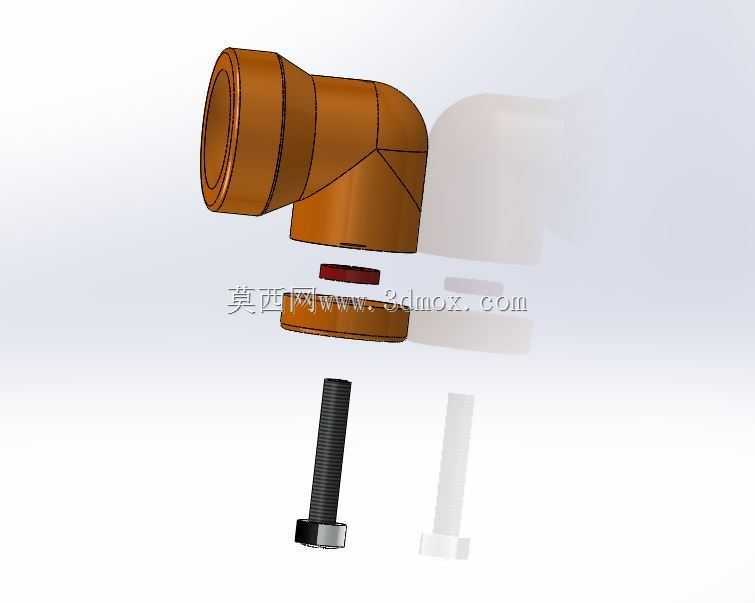

　　能大幅提升转角位置的屏蔽连续性，避免电磁信号从管路转角位置泄漏或者外界干扰串入线路内部。设计过程中首先考虑的是现场安装的操作便捷性，整个胎具拆分后分为弯角主体、屏蔽压圈、锁紧螺栓三个部分，没有复杂的异形结构，压圈和主体的配合间隙控制在0.2mm以内，既保证压装时屏蔽层不会被挤出缝隙，又不会因为间隙过小导致现场装配卡滞，锁紧螺栓采用标准外六角结构，适配现场常用的活动扳手、套筒工具，不需要特殊定制工具就能完成紧固。从安装边界来看，弯角两端的承插深度统一为15mm，安装后整体的外轮廓最大尺寸控制在65mm×65mm×42mm，在墙面开槽预埋、机柜内部布线、设备侧边走线时，不需要额外扩大开槽尺寸或者预留过多安装空间，

　　弯角的转弯半径按照3/4管路的标准穿线曲率设计，保证穿线时线缆的弯曲半径符合规范要求，不会出现死弯导致线芯损伤。实际应用场景中，这类胎圈不仅用在常规的水电穿线管路，在弱电智能化项目的屏蔽机房布线、工业控制现场的信号管路敷设、医疗设备的电磁兼容线路布设中都能用到，相比传统的90度弯头加后期缠绕屏蔽带的处理方式，这种集成式的胎圈结构能保证转角位置的屏蔽阻抗连续，不会出现人工缠绕导致的屏蔽层松散、搭接不良的问题，同时自带的定位线结构可以在安装时直接对齐管路的走向标记，不需要反复测量调整转角角度，能有效降低现场安装的对位误差。结构细节上，弯角主体的内壁做了抛光处理，表面粗糙度控制在Ra1.6以下，穿线时线缆和内壁的摩擦阻力更小，

　　长距离穿线时不会因为内壁毛刺勾住线缆外皮，压圈的压紧面做了环形防滑齿，压装屏蔽层时能嵌入屏蔽层的编织缝隙，保证长期使用过程中不会因为管路震动、温度变化导致压圈松动、屏蔽层移位，锁紧螺栓的长度经过匹配设计，紧固后螺栓末端不会突出弯角主体的安装平面，避免后期墙面抹灰、机柜封板时出现凸起干涉。很多现场施工的反馈里，传统转角处理方式需要在弯头位置单独做屏蔽跨接，不仅费工，而且跨接位置的接触电阻很难控制在规范要求的范围内，这款胎具在设计时就将屏蔽导通的路径集成在结构内部，压圈和主体采用同材质导电金属制作，压装后屏蔽层和主体、压圈的接触面积能达到整圈贴合，接触电阻远低于规范要求的数值，不需要额外做跨接线处理。安装时只需要将两端管路插入承口，把屏蔽层翻边搭在主体的环形槽上，放上压圈，拧紧锁紧螺栓就能完成安装，整个过程单名操作人员两分钟内就能完成，相比传统工艺能节省70%以上的转角处理时间，而且安装后的一致性更好，不会因为操作人员的技术水平差异导致屏蔽效果参差不齐。从尺寸适配性来看，3/4的规格是国内穿线管路、流体输送小口径管路的常用规格，和市面上主流的PVC穿线管、镀锌钢管、紫铜气管的外径都能适配，不需要做变径处理，弯角的角度误差控制在±0.5度以内，多段管路连接时不会出现累计角度偏差，保证管路走向横平竖直，符合施工验收规范的要求。
