带镂空曲面结构的正四面体几何构件

项目分类:通用机械零部件 发布时间:2021-12-19 ID:458969
  • 带镂空曲面结构的正四面体几何构件
  • 带镂空曲面结构的正四面体几何构件
  • 带镂空曲面结构的正四面体几何构件

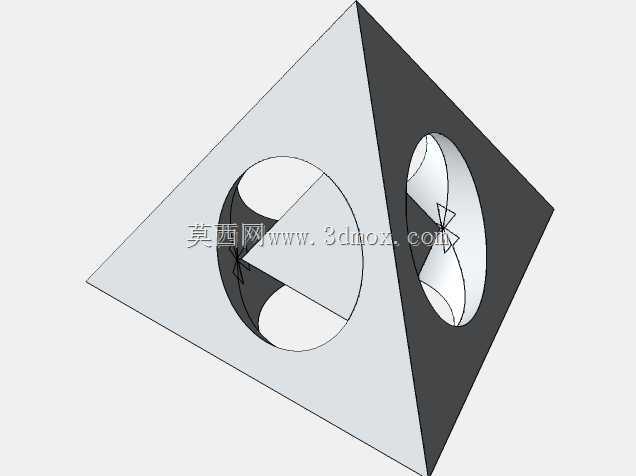

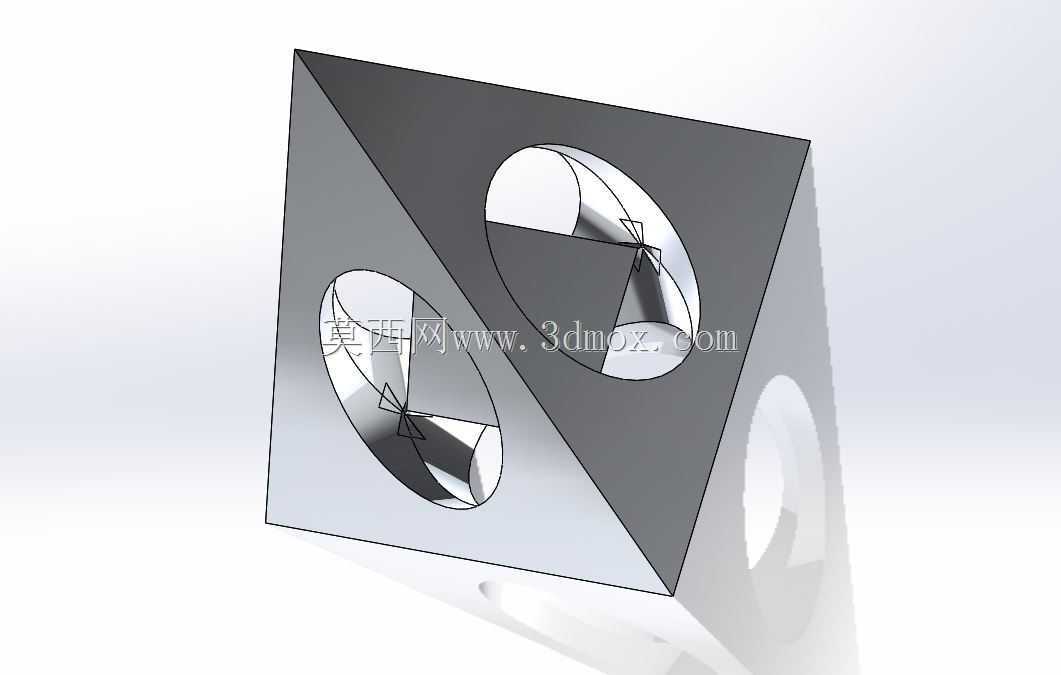

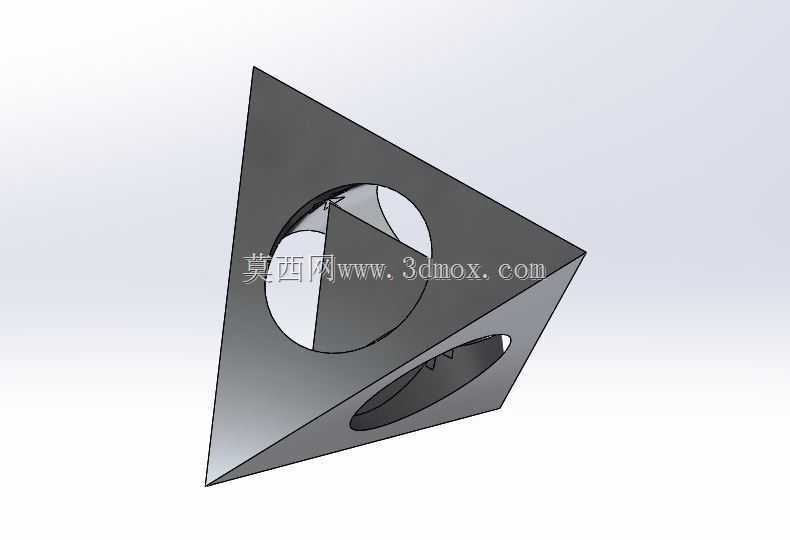

  这类带曲面镂空的正四面体几何构件,最初的设计雏形来自机加工实操中的空间结构验证需求,并非为特定量产设备开发,却在工装夹具定位、教学演示教具、异形流道测试等场景中能找到适配空间。从结构本身来看,正四面体的四个等边面天然具备空间等距支撑特性,每个面的形心位置开设的类椭圆通孔,并非随意切割的装饰结构,孔道内壁做了连续曲面过渡,相邻面的孔道在四面体内部形成贯通的空腔,这种贯通结构如果用在流体测试场景中,可以模拟多向汇流的极小空间流道,观测不同角度入射的流体在封闭几何腔内的扰流状态,相比常规的方形测试块,正四面体的斜面结构能让流体入射角度覆盖更多空间维度,减少测试死角。

  设计这类结构的时候,首先要锁定正四面体的棱长边界,所有开孔的轮廓不能超出对应三角形面的内切圆范围,否则会破坏棱边的结构强度,实际建模时先绘制正四面体的实体基体,确认四个面的平面度与棱边夹角误差控制在工程允许范围内,再以每个面的形心为基准点,绘制垂直于对应面的草绘轮廓,通过曲面切除的方式生成贯通孔,孔与孔在内部交汇的位置要做圆角过渡,避免出现应力集中的锐角棱边,这一点如果是后续要做金属材质的机加工样件尤为重要,锐角位置在切削加工时容易出现崩边,后续做表面阳极氧化或者喷涂处理时也容易出现积液残留。

  从安装适配的角度来说,这类四面体构件不需要额外设计专用安装座,依靠四个平面中的任意一个面都可以稳定放置在水平工作台面上,如果需要做固定安装,可以在其中一个面的三个角点位置加工螺纹孔,孔位要避开内部空腔的位置,避免钻孔时打穿内部流道,安装时的锁紧力不能过大,因为四面体的棱边是薄壁结构,过大的压紧力会导致棱边出现形变。如果是作为教学演示教具使用,这类结构可以直观展示空间几何的面与面的相交关系、曲面与平面的相贯线形态,相比平面的几何示意图,实体结构能让学习者更清晰理解三维空间的位置关系,尤其是内部贯通的空腔部分,可以通过3D打印半透明材质的样件,直接观察内部的孔道走向,理解多曲面交汇的空间形态。

  在机加工实操验证环节,这类结构也能用来测试多轴机床的空间定位精度,因为四个面的开孔方向分别指向不同的空间角度,加工时需要多次翻转工件或者使用五轴联动机床一次成型,加工完成后可以通过测量每个孔的轴线与对应面的垂直度、孔与孔之间的同轴交汇误差,来校验机床的旋转轴定位精度,相比常规的精度测试块,这种多向开孔的结构能覆盖更多的加工角度,更贴近实际异形零件的加工工况。另外在工装定位场景中,这种四面体结构可以作为多向定位的基准块,四个面分别对应不同的定位基准面,在需要多角度翻转加工的小型零件工装中,一个基准块就能提供四个不同角度的定位参考,减少工装中基准块的数量,精简工装的整体结构。

  需要注意的是,这类结构的壁厚设计要保持均匀,尤其是孔道周围的壁厚不能出现突变,否则如果采用注塑工艺制作样件,会出现缩痕或者填充不足的问题,如果采用金属3D打印制作,壁厚突变的位置容易出现打印应力集中,导致零件变形。孔道内壁的表面粗糙度如果是用于流体测试场景,需要达到Ra1.6以下,减少壁面阻力对流体测试结果的干扰,如果是作为教具或者装饰性结构,粗糙度要求可以适当放宽。棱边位置根据使用场景不同,可以做0.2-0.5mm的倒角处理,避免锋利的棱边划伤操作人员,也能提升零件的外观质感。
