快插式端夹一体模压密封连接结构

　　这类快插连接结构最早是为解决电气柜、通风管道、长条形型材拼接时的密封装配痛点开发的，在商用中央空调风道拼接、户外电气柜柜体边缝密封、工业流水线铝型材防护外罩安装场景里应用极广，传统的型材拼接多采用螺栓打胶固定，现场装配需要对齐孔位、涂密封胶、等待胶层固化，单条两米长的型材接缝装配耗时往往超过十五分钟，后期维护拆解时还容易因为胶层粘连破坏型材表面涂层，在需要频繁拆装检修的设备场景里实用性很差。

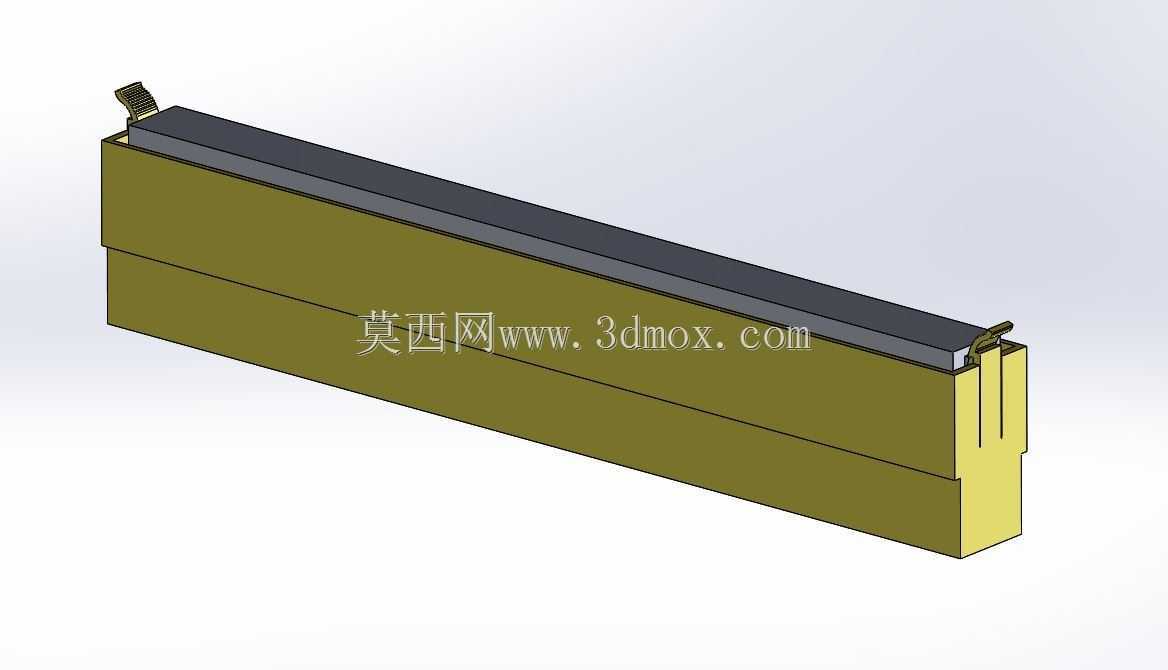

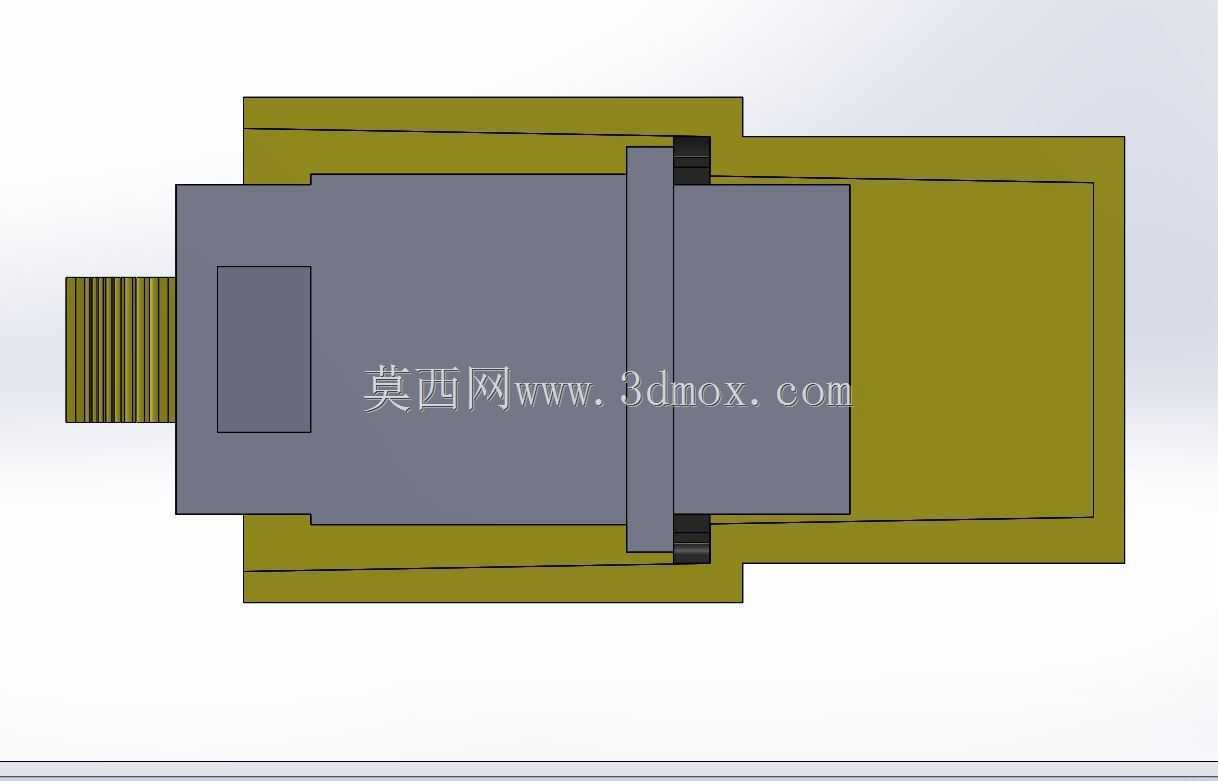

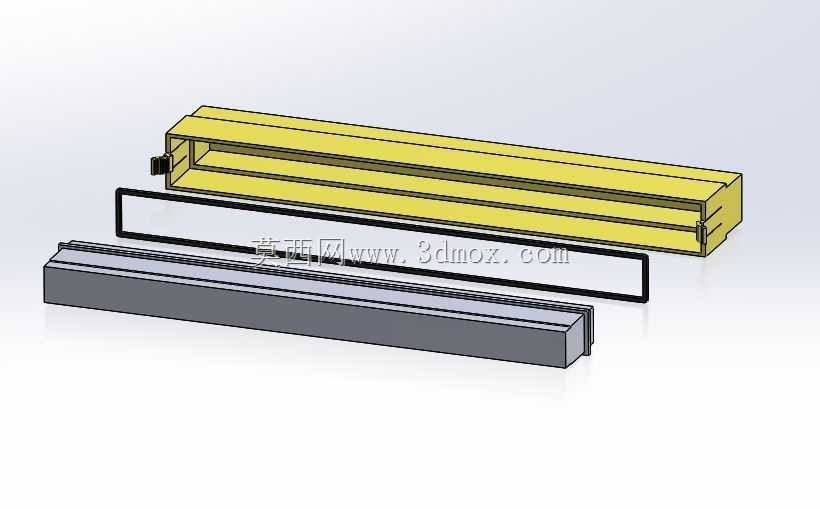

　　这套结构采用一体式模压塑料机身作为主体承载结构，机身截面为适配矩形型材的凹槽型设计，内侧预留的安装槽可以直接套入对应规格的方形橡胶密封件，不需要额外涂覆密封胶，端夹结构集成在机身两端，不需要额外加装紧固件，装配时只需要将两根待连接的型材端面对齐，将连接结构从外侧扣合，按压到位后端夹会自动卡入型材预设的卡槽内，整个装配过程不需要额外工具，单条接缝的装配时间可以压缩到一分钟以内，拆解时只需要用平口螺丝刀撬动端夹的解锁位即可分离，不会损伤型材表面。

　　设计阶段首先确定的是密封性能指标，要求在压缩状态下方形橡胶密封件可以稳定提供1至3巴的密封压力，这个压力区间可以满足常规低压通风、低压电气防护的IP65密封要求，既可以阻挡外界粉尘进入连接腔体，也可以承受一定压力的喷淋水冲击，适配户外设备、潮湿工况下的使用需求。密封件的压缩量控制在百分之二十五到百分之三十之间，这个压缩区间既可以保证密封面的贴合度，也不会因为压缩量过大导致橡胶件过早出现永久变形，正常工况下密封件的使用寿命可以达到五年以上。

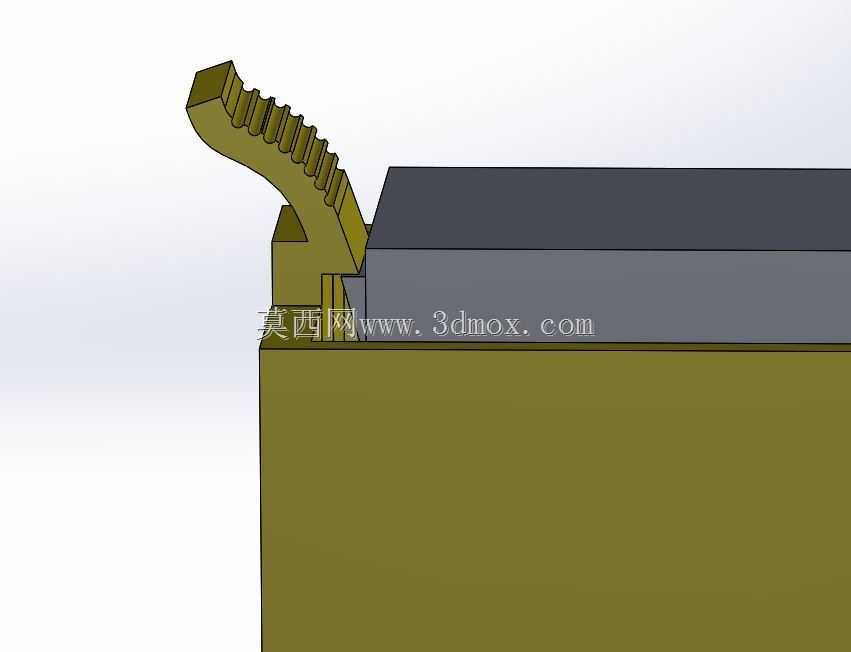

　　机身的模压结构采用带加强筋的薄壁设计，整体壁厚控制在2.5毫米，外侧每隔150毫米设置一道横向加强筋，既可以保证整体结构的刚性，避免长尺寸结构出现弯曲变形，也可以控制整体重量，一米长度的连接结构重量不超过0.8千克，不会给待连接的型材带来额外的负载。端夹的卡接角度设计为7度，卡入后会产生持续的预紧力，保证橡胶密封件始终处于稳定的压缩状态，即使在温度变化导致型材出现热胀冷缩时，端夹的预紧力也可以自动补偿尺寸变化，不会出现密封间隙。

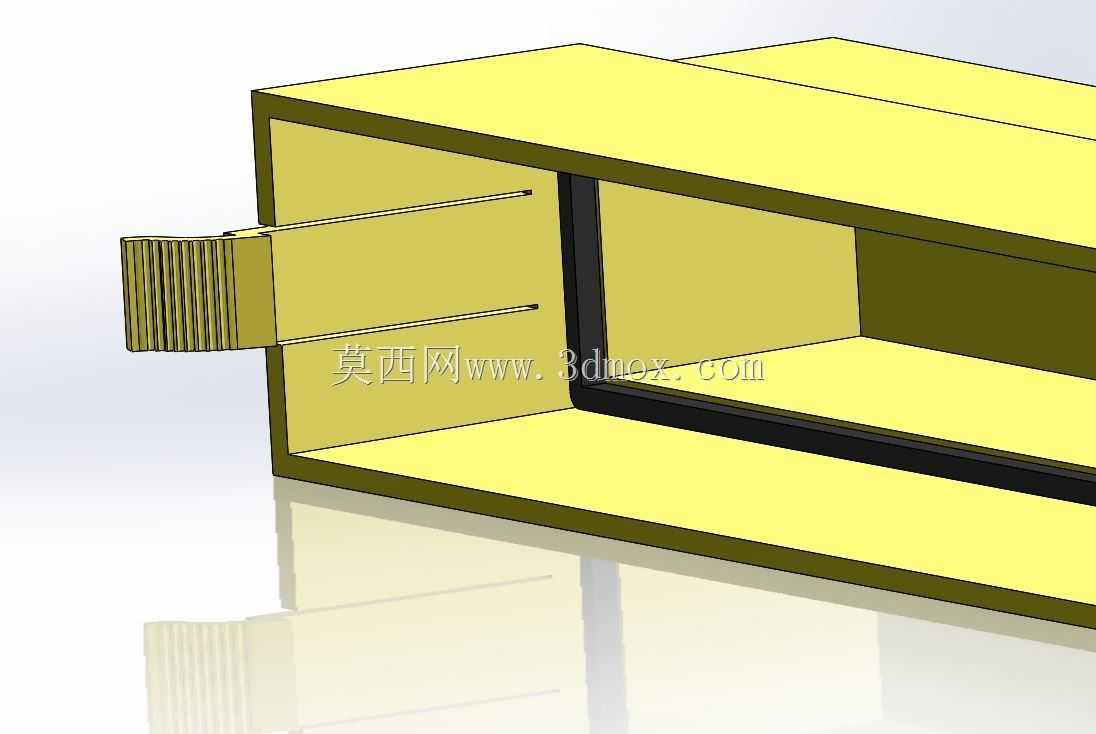

　　安装边界方面，这套连接结构适配的型材截面宽度范围为40毫米到120毫米，连接结构自身的外轮廓比待连接型材的外轮廓大6毫米，安装时只需要在型材端面预留10毫米的直线安装空间即可完成扣合，不需要在型材上额外打孔或者加工其他安装结构，对于已经完成表面喷涂的成品型材也可以直接装配，不会破坏型材的表面处理层。结构的两端预留了密封件的定位挡边，安装时橡胶密封件可以直接卡在挡边位置，不会在装配过程中出现移位，保证密封面的位置精度。

　　在实际选型应用中，需要根据待连接型材的壁厚调整端夹的卡接深度，常规适配的型材壁厚为1.2毫米到2.5毫米，如果型材壁厚超出这个范围，可以调整端夹的卡扣高度来适配，不需要重新开模制作整个机身结构，只需要更换端夹的镶件即可，大幅降低了不同规格产品的开模成本。在通风管道应用场景中，这种连接结构可以替代传统的法兰螺栓连接，整体材料成本比法兰连接降低百分之四十以上，装配效率提升十倍以上，同时密封性能更稳定，不会出现螺栓位置漏风的问题。在电气柜应用场景中，这种结构可以用于柜体门板的侧边密封连接，替代传统的密封条粘贴工艺，避免密封条长期使用后开胶脱落的问题，同时端夹结构可以保证门板闭合时的压紧力均匀，不会出现局部密封不严的情况。
