T型内六角扳手组套结构设计

　　在设备装配、机加工调试、机电维修的日常作业场景里，内六角紧固件是应用覆盖度极高的连接件类型，从小型电气柜的内部构件固定，到中型非标设备的机架拼接，再到精密工装夹具的定位锁紧，都能见到不同规格内六角螺钉的身影。常规L型内六角扳手在操作时，受限于力臂长度，遇到拧紧力矩要求较高的工位，往往需要额外加套套管延长力臂，不仅操作繁琐，还容易因为受力偏移造成螺钉内六角孔的滑牙损伤；而直柄式的内六角批头则需要搭配电动或气动工具使用，在无气源、无电源的户外检修、狭小空间作业场景下存在明显的使用局限。这套T型手柄结构的内六角扳手组套，正是针对这类实际作业痛点完成的结构优化设计。

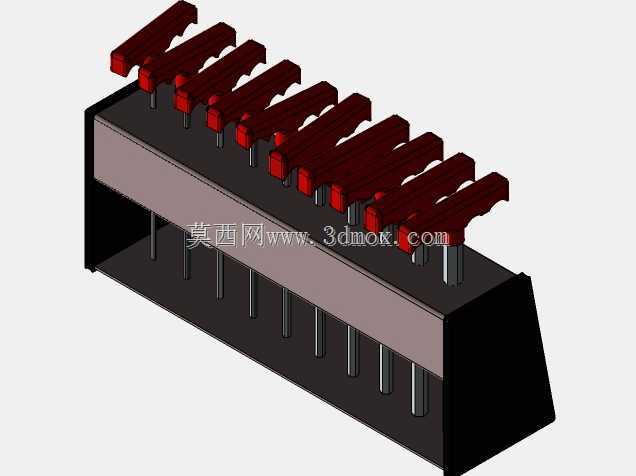

　　整套扳手采用横向T型握把搭配垂直工作杆的主体布局，横向握把做了多段圆弧贴合面的造型处理，区别于传统直杆握把的生硬触感，作业时手掌可以完全贴合握把的曲面轮廓，施加拧紧力矩时手腕不需要额外调整角度去适配握把形态，长时间连续作业也能降低手部的疲劳感。握把与金属杆的连接位置做了加厚的轴套过渡结构，避免长期施加径向力矩时出现金属杆与塑料握把的连接松动，很多市售同类型廉价T型扳手正是忽略了这个过渡段的强度设计，使用两三个月后就会出现杆部晃动、转动力矩传递滞后的问题。

　　设计过程中针对不同规格的扳手做了受力匹配，小规格（对应0-12英寸规格区间的偶数尺寸）的工作杆采用韧性更好的合金钢材，避免小直径杆部在大扭矩下发生断裂，大规格的杆部则侧重表面硬度处理，保证拧动锈蚀螺钉时工作端不会出现卷边、变形。整套模型采用参数化建模逻辑构建，每个规格的扳手都保留了独立的特征参数，使用者如果只需要某一个特定规格的扳手模型，只需要在特征树里删除其余规格的配置特征即可，不需要重新绘制草图、重建模型，大幅提升模型复用的效率。

　　从安装边界与外形尺寸来看，单支扳手的横向握把长度控制在100mm到150mm区间，适配成年男性手掌的平均握持宽度，不会因为握把过短导致施力时手掌滑脱，也不会因为握把过长造成狭小空间内的操作干涉。垂直工作杆的长度根据规格不同做了梯度设置，小规格扳手的杆长控制在150mm左右，适配沉孔深度较浅的紧固件操作，大规格扳手的杆长设置为200mm，能够覆盖设备内部较深位置的螺钉拆装需求。工作端的六角头严格遵循SAE标准的内六角对边尺寸公差，建模时预留了0.02mm的装配间隙，模拟真实扳手与螺钉的配合状态，不会出现模型层面的干涉问题，也能直观反映实际使用时的配合精度。

　　在实际应用中，这套工具既可以用于生产线上的批量装配作业，T型握把的结构可以让作业人员快速施加稳定力矩，提升装配效率；也可以用于设备售后的现场维修，不需要搭配额外辅助工具就能完成多数内六角螺钉的拆装；同时对于工装夹具的调试场景，T型结构可以提供更精准的力矩控制，避免因为力矩过大造成夹具定位件的变形。建模过程中对握把的曲面做了连续曲率处理，没有尖锐的棱角，实际生产时采用注塑工艺加工握把可以直接出模，不需要额外的后处理工序；金属杆与握把的连接采用过盈配合加周向滚花的结构设计，装配时直接压入即可，不需要额外的粘接或者紧固件固定，简化了生产装配的流程。针对作业时容易出现的扳手滑脱问题，握把的表面做了微纹理的防滑结构建模，即使手上沾有少量油污，也能保证足够的握持摩擦力，不会因为打滑造成手部磕碰或者螺钉损伤。
