变压器安装用承载固定框架结构

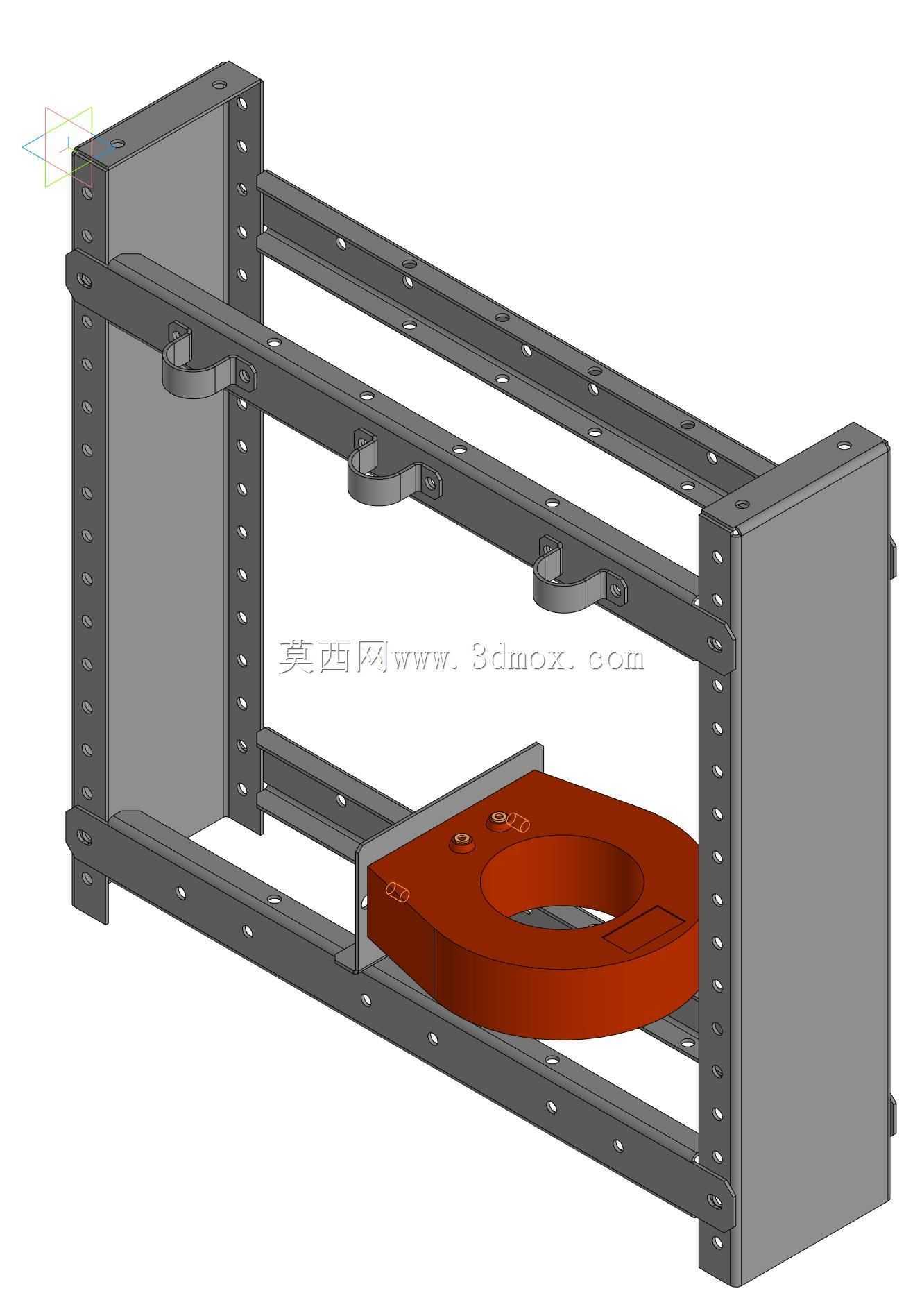

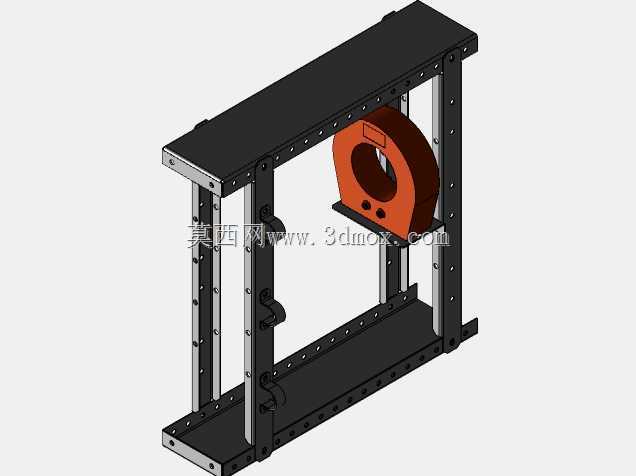

　　在成套开关设备的柜体内部布局中，变压器的安装固定一直是结构设计环节需要重点考量的部分，不同于零散的小尺寸电气元件，环形或开口式电流、电压类变压器自身重量偏大，运行过程中还会伴随持续的微幅振动，若安装结构刚性不足，长期运行后容易出现固定螺栓松动、接线端子受力偏移甚至元件移位的问题，直接影响整套设备的电气安全性能。这套框架结构正是针对柜内变压器安装场景开发的专用承载构件，整体采用双侧立板搭配横向连接梁的框式结构，两侧立板上预制了等间距排布的安装孔位，既可以适配不同柜体立柱的安装孔距，也能根据变压器的实际安装高度灵活调整横向梁的固定位置，不需要在现场对柜体结构进行二次钻孔加工，能有效提升成套设备的装配效率。

　　框架的横向连接梁采用折弯成型的钣金构件，截面经过抗弯校核，在控制整体重量的前提下保证足够的结构刚性，梁体上预留的多组安装孔位，可以适配不同安装孔距的变压器固定需求，底部专门设置的托板结构直接承托变压器主体，托板上的开口结构刚好避让变压器的环形穿线区域，不会干涉线缆的穿设布置，托板与横向梁、侧立板之间的连接全部采用可拆卸的螺栓固定结构，方便后期对变压器进行检修更换时的拆装操作。从安装边界来看，框架整体宽度适配标准低压开关柜的内部安装净空，深度方向不会超出柜体的元件安装层界限，安装完成后变压器的带电部分与柜体侧壁、相邻元件之间的安全距离完全符合电气设计规范要求，不需要额外增加绝缘隔离构件。设计过程中重点考虑了装配公差的适配问题，

　　所有安装孔位都预留了足够的调节余量，即使柜体立柱的安装孔存在小幅的位置偏差，也能通过孔位的间隙完成框架的精准对位，避免出现装配干涉的问题。框架的表面处理采用常规的钣金喷塑工艺，与柜体内其他结构件的表面质感保持一致，同时具备基础的防锈耐刮性能，适配车间装配、长期运行的使用环境。不同于通用的安装支架，这套框架的结构完全围绕变压器的安装受力特点设计，托板的承载面经过平面度校核，保证变压器安装后底面完全贴合，不会出现局部悬空导致的受力集中问题，侧立板与柜体立柱的连接面设置了防滑压纹，能进一步提升固定后的结构稳定性，降低设备运行过程中振动带来的连接松动风险。在实际的柜体装配流程中，作业人员可以先将框架整体固定在柜体的指定安装位置，

　　再将变压器放置在托板上完成固定接线，不需要在柜体内进行复杂的尺寸测量和临时支架焊接，能大幅缩短单台柜体的装配周期，同时也能保证不同批次设备的变压器安装位置一致性，提升成套设备的整体装配工艺水平。框架的各构件拆分设计也兼顾了加工便利性，所有钣金件都可以通过常规的激光切割、折弯工序完成加工，不需要特殊的成型模具，加工成本可控，适合批量生产配套使用。
