24V转312V2500瓦直流转换电路板

　　这款直流转换功率板主要面向不间断电源、开关模式电源逆变器的前级升压场景，核心功能是把低压直流输入抬升至高压直流母线电压，为后级逆变桥路提供稳定的高压直流输入，额定功率覆盖2500瓦工况，适配中小功率后备供电、离网逆变类设备的功率变换需求。从实际工程应用来看，这类升压转换板常部署在机房后备UPS、小型离网光伏逆变系统、车载逆变供电装置内部，作为低压储能侧到高压逆变侧的核心功率变换单元，承担电压抬升、功率传递的核心作用，其运行稳定性直接决定整套逆变供电系统的带载能力与运行可靠性。

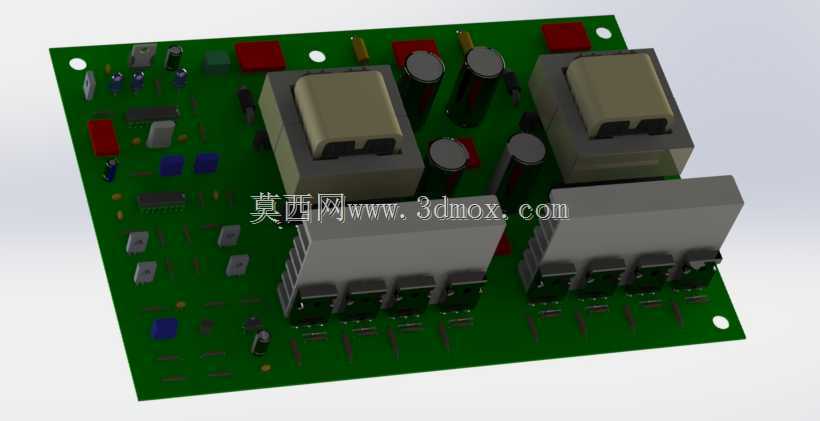

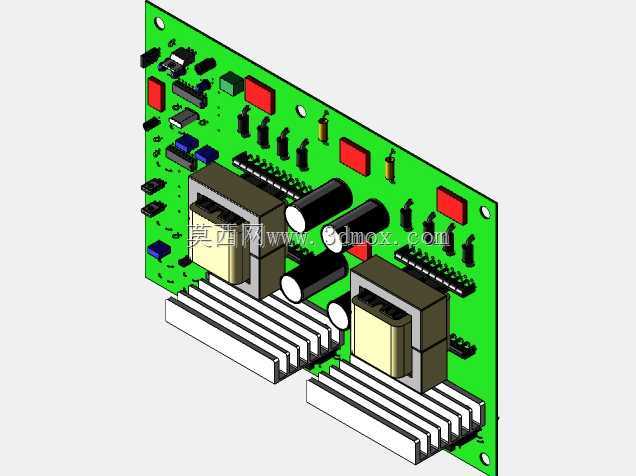

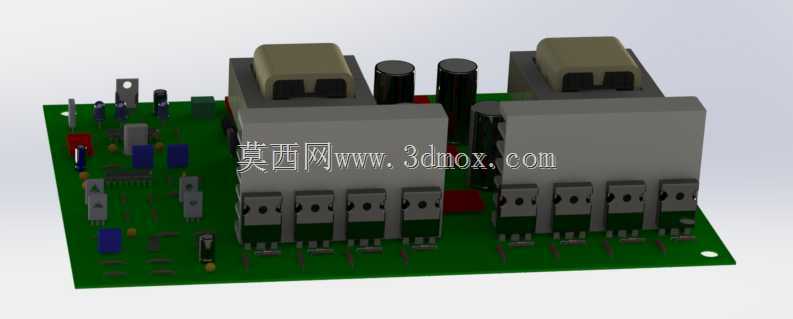

　　从结构设计层面看，整块电路板采用FR-4环氧玻纤基板作为载体，板面布局严格遵循功率回路最小化原则，两个主功率变压器沿板面对角区域对称布置，尽可能缩短原副边大电流走线长度，降低回路寄生电感带来的尖峰电压冲击；功率开关器件配套独立散热结构，沿板边侧排布，既方便整机装配时对接系统风道，也能避免功率器件发热对周边采样、驱动电路造成热干扰。板上电解电容按照输入滤波、母线储能的功能分区布置，输入侧电容靠近低压输入接线端，母线电容紧贴变压器副边整流输出位置，减少大电流路径上的线损与电压波动；板角预留的安装孔位适配标准机箱内的螺柱固定间距，安装时不需要额外做结构改制，可直接固定在设备内部的安装平面上，板边预留的接线位对应输入、输出、辅助供电的接线需求，接线端间距满足安规爬电距离要求，避免高压工况下出现拉弧风险。

　　设计过程中重点考量了大电流工况下的载流能力，主功率走线做了加宽加锡处理，关键电流路径的走线宽度满足2500瓦额定功率下的电流密度要求，避免长期满负荷运行时走线过热；驱动电路与功率回路之间做了布局隔离，减少功率开关动作时的电磁干扰对驱动信号的影响，保证开关管触发信号的稳定性。板上预留的采样电阻位置可适配输出电压、电流的采样需求，方便对接后级控制板实现过压、过流、过温的保护逻辑，不需要额外外挂采样电路。从安装边界来看，整块板的外形尺寸适配标准1U-2U机箱的内部安装空间，板上最高器件为功率变压器与散热结构，高度控制在常规机箱内部器件限高范围内，装配时不会与机箱上盖、其他板卡产生结构干涉；输入输出接线端的位置排布符合常规逆变设备的走线走向，可减少整机内部的线束弯折，方便生产装配时的线束排布。

　　在实际工况适配方面，这款转换板的升压拓扑适配低压大电流输入的应用特性，输入侧可直接对接24V铅酸储能电池组、低压直流供电母线，输出侧312V直流可直接给后级全桥逆变电路供电，不需要额外增加升压级；板上器件选型均按照额定功率1.2倍以上的余量设计，电容耐压、开关管电流参数、变压器磁芯规格都预留了足够的工况余量，可承受短时过载冲击，满足UPS类设备切换负载时的瞬时大电流需求。布局时特意将发热功率器件与热敏感器件分区域布置，功率器件集中在板边风道区域，热敏的采样、控制类器件布置在板上远离热源的区域，减少热串扰带来的参数漂移，提升长期运行的稳定性。对于结构设计与电气设计从业者来说，这款模型完整还原了功率板上的器件布局、安装孔位、器件高度信息，可直接用于整机结构的干涉检查、风道仿真验证、装配工艺模拟，也可作为同功率等级直流升压电路布局设计的参考样例，帮助设计人员快速评估功率器件排布、安装空间预留、走线规划的合理性，减少样机试制阶段的结构改模与布局调整工作量。
