摇臂钻床工业加工设备三维结构

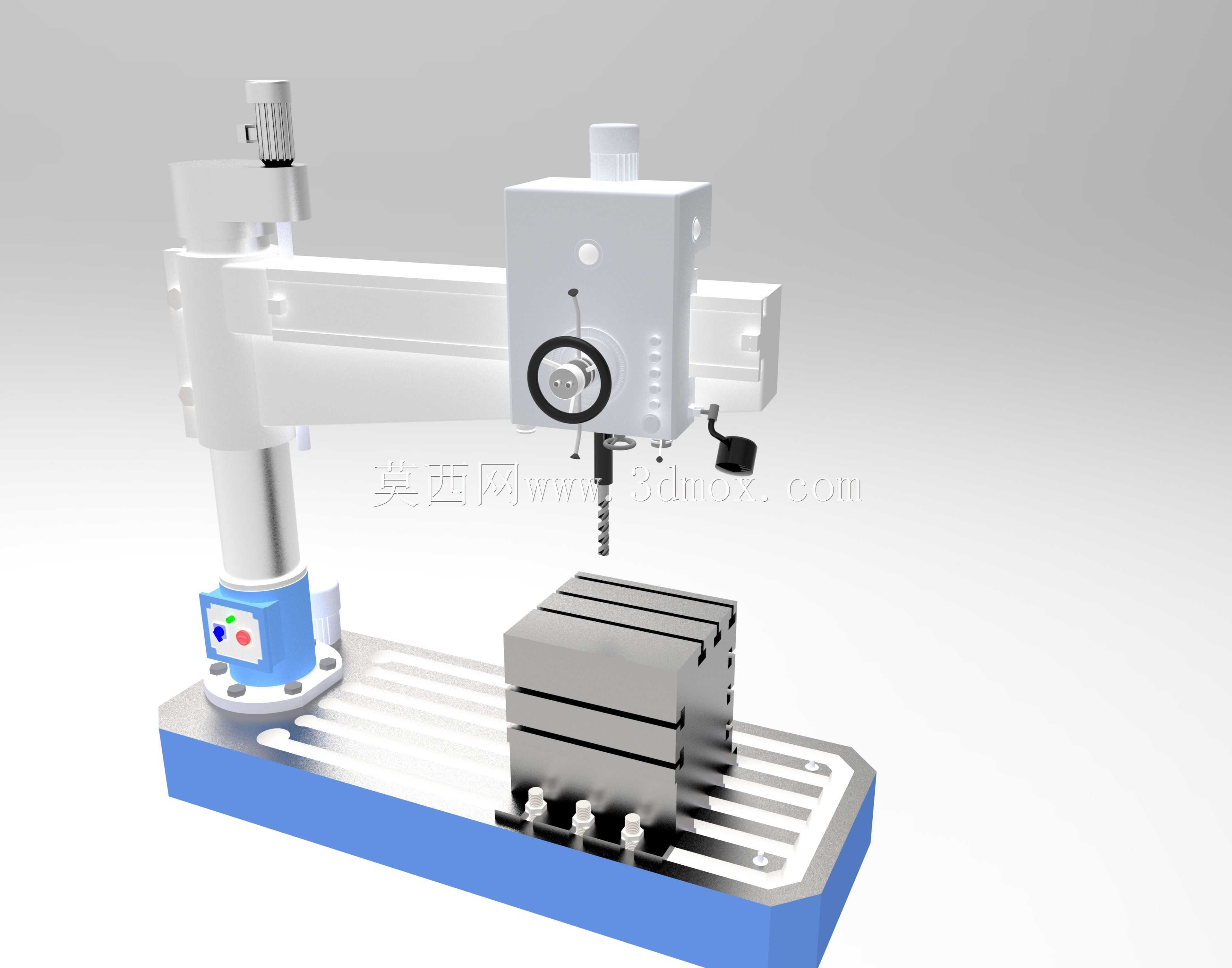

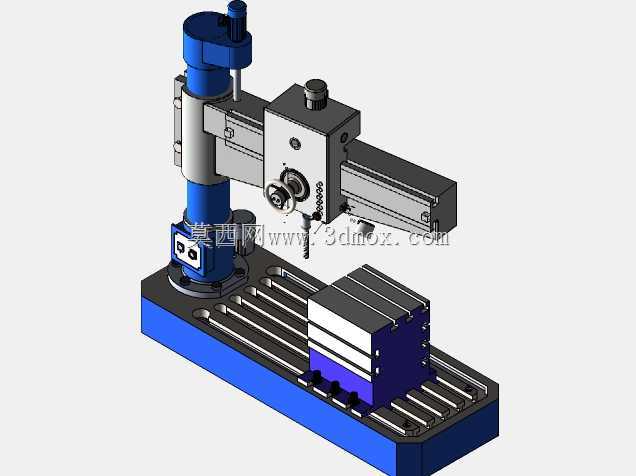

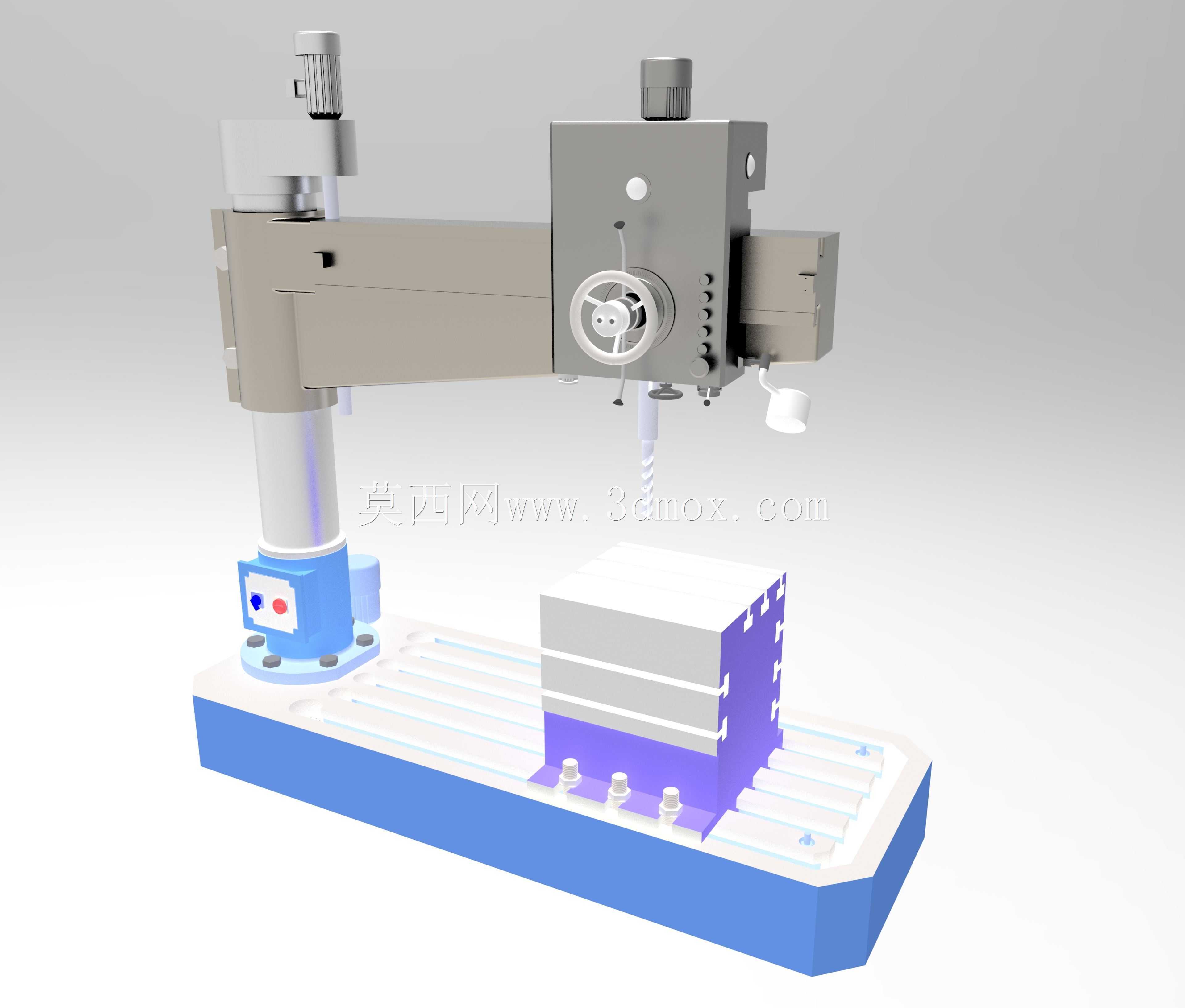

　　在中小批量机械零件加工、模具钢件粗精加工、设备维修现场的配钻作业场景里，摇臂钻床是孔加工工序里覆盖适配性极强的通用设备，这套三维结构完整还原了量产型摇臂钻的全部件装配关系，从底座安装基面到主轴进给单元的每一处配合边界都做了等比例还原，能直接用于设备改造方案校核、新员工结构认知教学、加工工位布局模拟等实际工程场景。

　　从实际加工用途来看，该设备可完成钻孔、扩孔、铰孔、攻丝、锪孔等多类孔加工工序，摇臂可绕立柱做360度回转，同时能沿立柱垂直方向升降调整作业高度，主轴箱可沿摇臂水平导轨横向移动，三者的运动组合可以覆盖底座工作台上很大范围的加工区域，不需要频繁挪动重型待加工工件，尤其适配箱体类、机架类、大型法兰类零件的多孔位加工作业，相比立式钻床大幅降低了工件装夹找正的辅助工时。

　　功能特性层面，这套结构还原了主轴的手动进给与自动进给切换机构，主轴箱侧面的手轮用于精准控制进给深度，端部的操作手柄用于控制主轴启停与进给档位切换，立柱底部的锁紧机构、摇臂与立柱的锁紧结构、主轴箱与摇臂导轨的锁紧结构都做了完整建模，加工时锁紧各运动副即可保证钻削过程的刚性，避免振刀影响孔加工精度。工作台采用带T型槽的铸铁结构，可配合压板、螺栓直接装夹工件，也可适配平口钳、回转工作台等专用工装，拓展加工适配范围。

　　设计思路上，整套结构遵循了摇臂钻床的经典受力传递路径：钻削时的轴向切削力通过主轴箱传递到摇臂，再经摇臂传递到立柱，最终由落地安装的底座承载，因此底座采用加厚铸铁结构，底部预留了地脚螺栓安装孔，保证设备满负荷钻削时的稳定性；立柱采用双层结构，内立柱固定在底座上，外立柱可绕内立柱回转，兼顾回转灵活性与支撑刚性；摇臂的导轨面做了适配主轴箱滑动的精度设计，配合间隙调整结构可长期保持移动精度，避免长期使用后出现主轴低头、偏移的问题。

　　从安装边界与外形尺寸来看，底座的长宽尺寸决定了设备的最小占地空间，安装时需要在底座四周预留不小于500mm的操作与维护空间，方便操作人员更换刀具、调整工件位置、清理加工铁屑；摇臂升到最高位置时的总高度，决定了车间安装位置的最小净空高度，需要避开车间行车的运行路径、 overhead管线等干涉物；主轴的最大行程参数决定了可加工工件的最大厚度，主轴中心到立柱表面的最大距离决定了可加工工件的最大回转半径，这些尺寸边界在建模时都做了准确还原，可直接用于车间设备布局的三维仿真，提前排查安装干涉、操作空间不足等前期规划问题。

　　另外模型中也还原了设备的操作部件布局：主轴转速调整旋钮、进给量调整手柄、冷却管路接口、电机安装位都和实际量产设备一致，冷却系统的喷嘴位置对准主轴刀具加工区域，可在钻削时持续输送切削液，降低刀具温度、冲走切屑，提升加工表面质量与刀具寿命；电气控制盒布置在立柱下部的操作易触及位置，方便操作人员在装夹完工件后快速启动设备，符合人机工程学的操作逻辑。
