阿托克斯磨盘腔体剖视结构设计

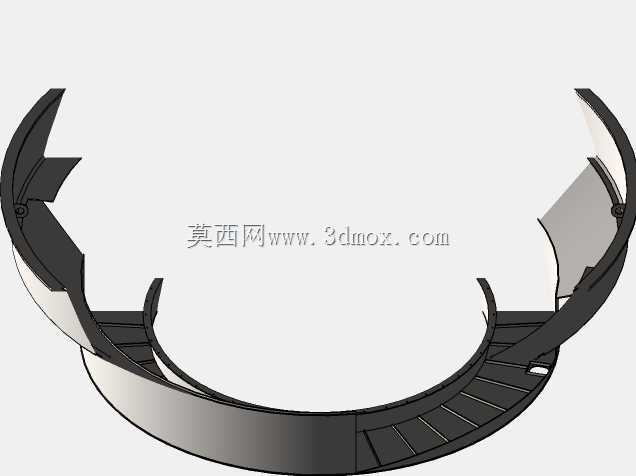

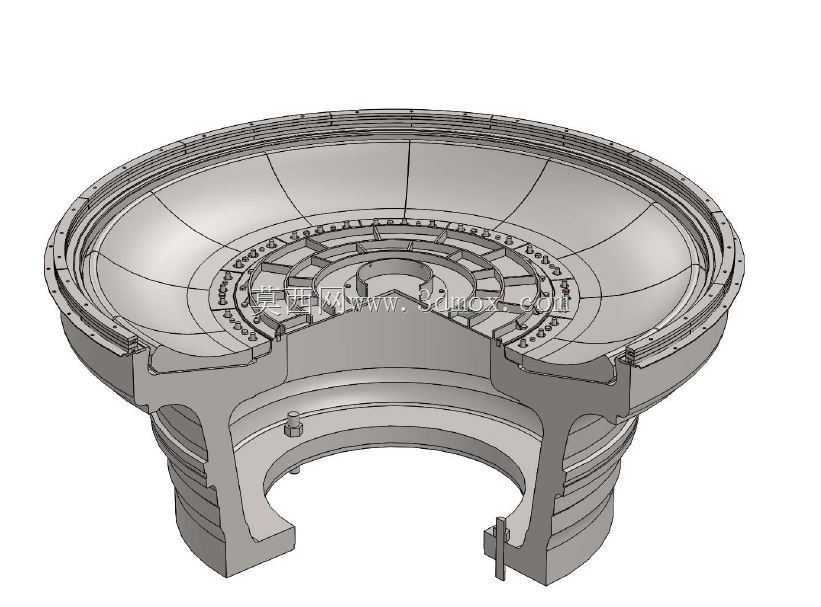

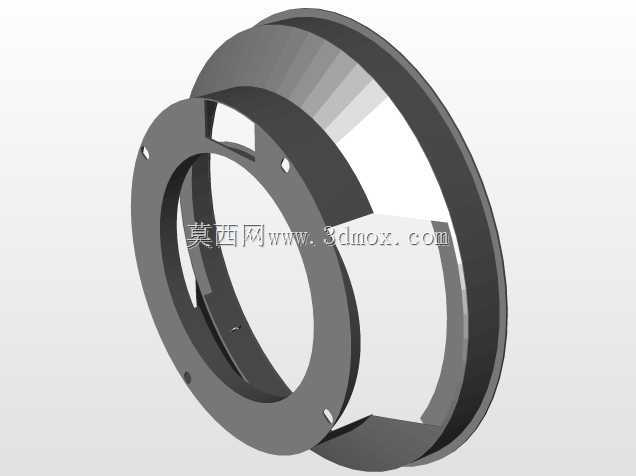

　　该结构为立式辊磨核心的磨盘承载部件，常见于建材、冶金、火电等行业的生料、煤粉、矿渣粉磨生产线，作为物料碾磨的承载基座，承接磨辊施加的碾压力，同时完成料层布料、物料导向、粗粉回落导流的多重功能。从剖视结构能看到，整体采用盘形回转体设计，上部为敞口的碗状承料区，盘面设置有径向分布的挡料凸台与导流槽，能够在设备运转时将落入盘面中心的物料均匀甩至碾磨辊道区域，避免料层厚薄不均引发的磨机振动。盘体中部的环形凸起为定位止口，用于和磨辊架的限位结构配合，保证碾磨过程中磨辊与辊道的间隙稳定，不会因料层波动出现辊面偏磨。下部的阶梯轴颈结构为安装配合面，设计时需要和主减速机的输出法兰止口精准匹配，轴颈上的环形槽用于安装密封件，

　　阻隔粉磨腔内的粉尘进入下部传动轴承腔，避免磨粒磨损造成减速机损坏。盘体侧壁的径向开孔为测温元件与料层检测装置的预留安装位，可在运行时实时监测盘体温度与料层厚度，为磨机负荷控制提供数据支撑。从结构设计逻辑来看，该部件采用变壁厚设计，碾磨辊道区域的壁厚最大，能够承受磨辊传递的最大碾压力，避免长期交变载荷下出现结构疲劳开裂；盘体下部的支撑筋采用放射状均匀分布，既可以降低整体铸件重量，又能保证盘体在重载回转时的刚度，减少运转过程中的端面跳动。盘体边缘的环形法兰为风环连接位，用于和磨机壳体的风环组件配合，将下部通入的高速热风均匀导向盘边，把碾磨后的合格细粉吹至上部选粉机区域，大颗粒物料则被挡料圈截留回落至碾磨区再次粉磨。

　　设计过程中需要重点控制安装边界尺寸，上部承料区的外径要和磨机壳体内径保留足够的膨胀间隙，避免热态运转时盘体受热膨胀刮蹭壳体；下部轴颈的配合公差要按照传动配合要求选取，既要保证安装时的同轴度，又要方便后期检修拆卸。辊道区域的型线要和配套磨辊的辊面型线完全匹配，保证碾磨过程中接触面均匀，避免局部应力集中造成辊面或盘体的异常磨损。盘体上的螺栓孔位置要和减速机输出法兰、上部挡料圈的安装孔位完全对应，避免现场安装时出现错位。另外，盘体内部的流道设计要兼顾物料导流与风路顺畅，导流槽的倾斜角度经过反复校核，既能让物料顺利滑入辊道，又不会因角度过陡造成物料流速过快，导致料层过薄引发振动。密封槽的尺寸要适配常用的双唇密封圈规格，

　　保证密封可靠性的同时降低备件采购成本。在实际工况中，该部件长期承受重载、交变冲击与高温气流冲刷，设计时还在易磨损的辊道区域预留了耐磨衬板的安装位，后期可通过更换衬板延长整体部件的使用寿命，无需整体更换磨盘本体，大幅降低设备运维成本。
