机床传动部件丝杠防护套结构设计

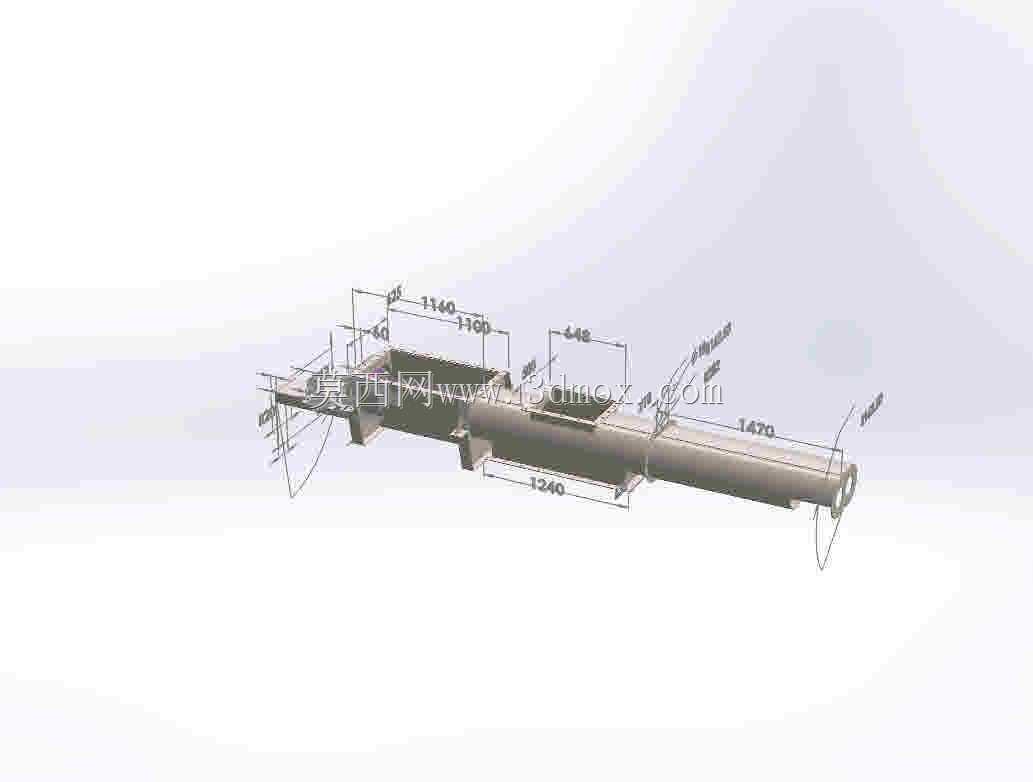

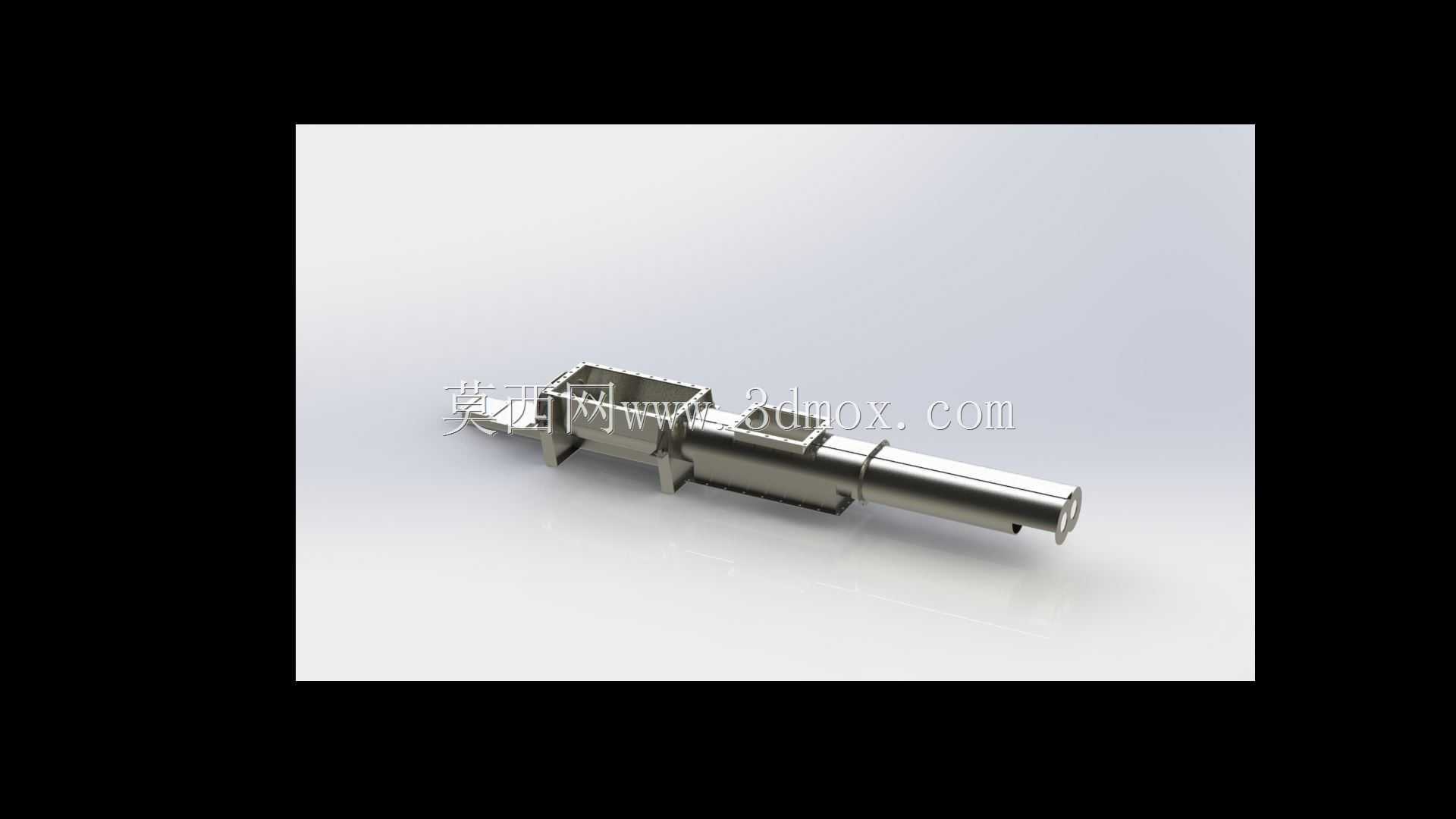

　　在金属切削加工设备的传动系统布局中，丝杠作为进给传动的核心执行构件，长期暴露在切削液喷淋、金属切屑飞溅、车间粉尘沉降的工况环境下，极易出现滚道磨粒磨损、润滑脂污染变质、传动卡滞等问题，直接影响进给定位精度与设备使用寿命，丝杠罩这类防护构件的设计合理性，直接关系到传动系统的长期运行稳定性。这款丝杠防护构件采用分段式套筒嵌套结构，主体沿丝杠轴向布置，一端对接进给拖板的安装基面，另一端固定在丝杠端部的轴承座端面上，随拖板的往复进给动作实现伸缩滑移，全程包覆丝杠外露的传动段，从物理层面阻断外界杂质与丝杠滚道、滚珠螺母的接触路径。从结构设计逻辑来看，该护罩采用薄壁金属板材冲压成型后焊接拼合，靠近螺母安装位的区段设置了方形对接法兰结构，

　　法兰面预留对应安装孔位，可直接与滚珠螺母的端面法兰贴合锁紧，保证护罩随动过程中无相对窜动；延伸的圆柱段采用阶梯轴式的变径设计，不同直径的套筒段之间预留均匀的滑移间隙，间隙内置耐磨导向环，既保证伸缩动作的顺畅无卡滞，又能避免伸缩过程中出现径向晃动，防止护罩与丝杠外圆发生摩擦干涉。在安装边界的考量上，设计阶段需要匹配对应规格丝杠的外径、有效行程、端部轴承座的安装尺寸，护罩完全收缩时的轴向长度要小于丝杠端部的空余安装距，避免拖板运行到行程极限位置时，护罩与轴承座、端盖等构件发生碰撞；完全拉伸后的总长度要覆盖丝杠的最大外露行程，保证拖板运行到最远进给位置时，丝杠的传动滚道依然处于护罩的包覆范围内，不存在防护盲区。不同于柔性风琴式防护罩，

　　这款金属材质的丝杠罩具备更高的结构强度，能够抵御高速飞溅的金属切屑冲击，不会因为切削液的长期腐蚀出现老化破损，适合在高负载、大切削量的加工工况下使用，比如普通卧式车床的纵向进给丝杠、数控磨床的横向进给传动丝杠、专用镗床的进给机构等场景，都能适配这类刚性防护结构。在细节设计上，护罩的各段套筒滑移面做了表面硬化处理，降低长期往复滑移带来的磨损量，相邻套筒的搭接位置设置了内嵌的密封毛毡，既能阻挡细小粉尘从搭接缝隙进入护罩内部，又能留存少量润滑脂对滑移面进行持续润滑，减少伸缩动作的阻力；护罩的最外端圆柱段设置了排屑缺口，即便有少量切屑、切削液进入护罩内部，也能在护罩伸缩过程中顺着倾斜的缺口排出，不会在护罩内部堆积卡滞。从实际应用反馈来看，

　　这类刚性丝杠罩的防护寿命远高于柔性防护构件，日常维护仅需要定期清理表面附着的切屑、补充滑移面的润滑脂即可，不需要频繁更换防护件，能够大幅降低设备的日常维护成本，同时避免因为丝杠磨损导致的进给精度下降、加工尺寸超差等问题。在建模设计过程中，需要重点校验伸缩过程中的各段同轴度，保证每一段套筒的中心轴线与丝杠的中心轴线重合度控制在合理公差范围内，避免因为同轴度偏差导致伸缩阻力过大、甚至出现护罩别卡的问题；对接法兰的安装孔位需要与对应型号的滚珠螺母安装孔完全匹配，孔位公差控制在合理范围内，保证现场安装时不需要二次扩孔、修配就能直接装配。另外，护罩的壁厚选择需要兼顾结构强度与整体重量，壁厚过薄容易受切屑冲击出现变形，影响伸缩顺畅度，壁厚过大会增加整体重量，加大滚珠螺母的轴向负载，反而影响进给传动的动态响应性能，这款构件的壁厚选择经过工况适配，在常规切削工况下既能抵御切屑冲击，又不会给传动系统增加过多额外负载。
