二级直齿圆柱齿轮减速箱结构设计

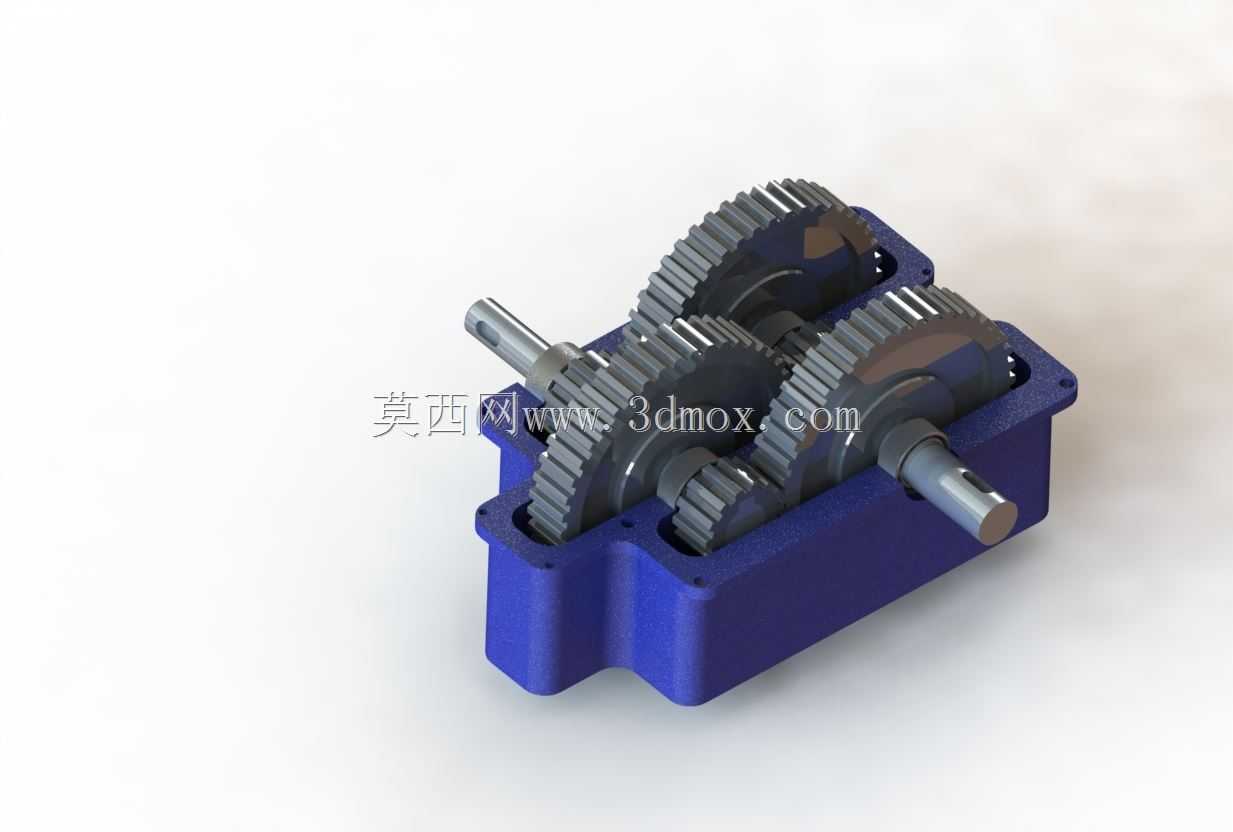

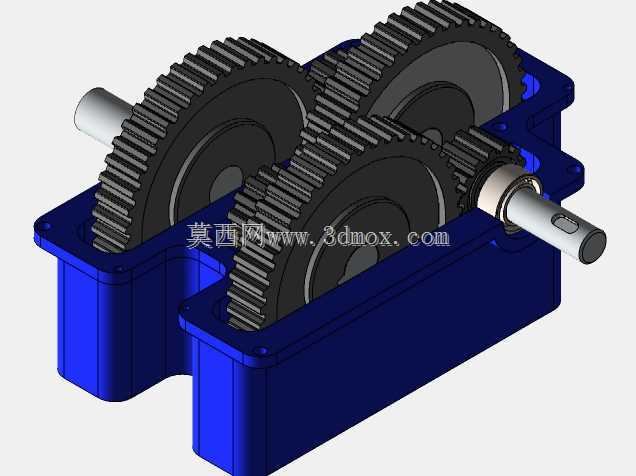

　　这款二级直齿圆柱齿轮减速装置，核心应用在需要匹配原动机与工作机转速差、放大输出扭矩的工业传动场景中，常见于输送线驱动单元、小型物料加工设备、轻工包装机械的动力传输环节，能够将电机输出的高转速低扭矩动力，经过两级齿轮啮合减速后，转换为低转速大扭矩的输出动力，适配执行端的负载运行需求。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱体内腔预留了足够的齿轮啮合空间与润滑油储油腔，箱体结合面经过精密铣削加工，保证合箱后的密封性能，避免润滑油渗漏同时阻隔外界粉尘杂质进入传动腔。输入轴与输出轴分别从箱体两侧的轴承安装孔伸出，轴系上配套的滚动轴承分别承担径向载荷与少量轴向载荷，轴承端盖通过螺栓固定在箱体侧壁，

　　既可以对轴承外圈进行轴向定位，也能通过调整垫片组的厚度控制轴承的游隙，保证轴系运转的稳定性。两级齿轮传动的参数匹配经过严谨计算，高速级小齿轮与中间轴大齿轮啮合，中间轴小齿轮再与输出轴大齿轮啮合，总传动比分配兼顾了各级齿轮的接触强度与弯曲强度均衡，避免单级传动比过大导致的齿轮尺寸悬殊、箱体空间浪费问题。齿轮本身采用直齿圆柱齿形，加工工艺成熟，装配时不需要额外调整轴向啮合位置，对安装精度的容错率更高，适合中低速、载荷平稳的传动工况，齿面经过调质处理，能够承受长期交变载荷下的接触疲劳与弯曲疲劳损耗。从安装边界来看，箱体底部设计有带安装孔的凸缘底座，安装孔的孔距与孔径适配常规工业设备的机架安装标准，

　　用户可以直接通过螺栓将减速箱固定在设备机架的安装平面上，不需要额外制作过渡连接支架。输入轴的轴伸尺寸与键槽规格适配标准Y系列电机的输出轴连接，可通过联轴器直接与电机对接，也可以根据需求加装带轮、链轮进行远距离动力传输；输出轴的轴伸直径与键槽尺寸按照额定输出扭矩设计，能够匹配联轴器、链轮、齿轮等多种传动连接件，适配不同设备的动力接入需求。箱体顶部预留了透气塞安装孔，用于平衡箱体内外气压，避免长时间运转后箱体内温度升高、气压增大导致的润滑油密封失效；箱体下部设计有油塞安装孔，方便定期更换箱体内的润滑油，日常维护操作便捷。在实际选型应用中，需要注意输入轴的最高转速不能超过设计允许值，避免齿轮啮合线速度过高导致的振动、

　　噪声加剧以及齿面过早磨损；安装时要保证输入轴与原动机输出轴的同轴度，输出轴与工作机输入轴的同轴度，避免额外的附加载荷作用在轴与轴承上，缩短部件使用寿命。箱体内的润滑油加注量需要达到油标指示的刻度范围，保证低速级大齿轮的齿部能够浸入润滑油中，运转时通过齿轮的带油作用将润滑油飞溅到各个啮合齿面与轴承位置，实现充分润滑，减少传动过程中的摩擦损耗与发热。整个传动结构没有设计额外的复杂换挡、变速机构，结构简单可靠，故障率低，适合长期连续运转的固定速比传动场景，零部件的通用化程度高，齿轮、轴承、密封件等易损件都采用标准规格，后期维护更换配件的采购成本低，不需要定制特殊备件。
