带25毫米微调的200行程XY焊接滑台

　　做焊接专机改造的那几年，最头疼的就是小范围多工位焊接的工位适配问题——常规单轴滑台要么行程不够覆盖焊点分布，要么没法在焊枪装夹端做小范围的位置补偿，每次换工件型号都要重新调整焊枪支架，调机时间经常比焊接工时还长。这套XY滑台的设计，刚好瞄准了这类细分场景的痛点：主行程方向搭配步进电机做200毫米的直线往复移动，覆盖常规小型焊件的焊点排布范围，滑台本体额外集成了25毫米行程的XY双向微调结构，不用拆解主传动链就能快速修正焊枪的对位偏差，适配不同批次焊件的微小尺寸公差。

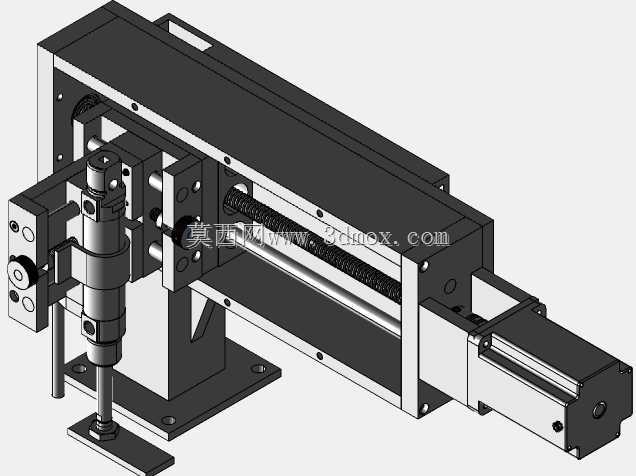

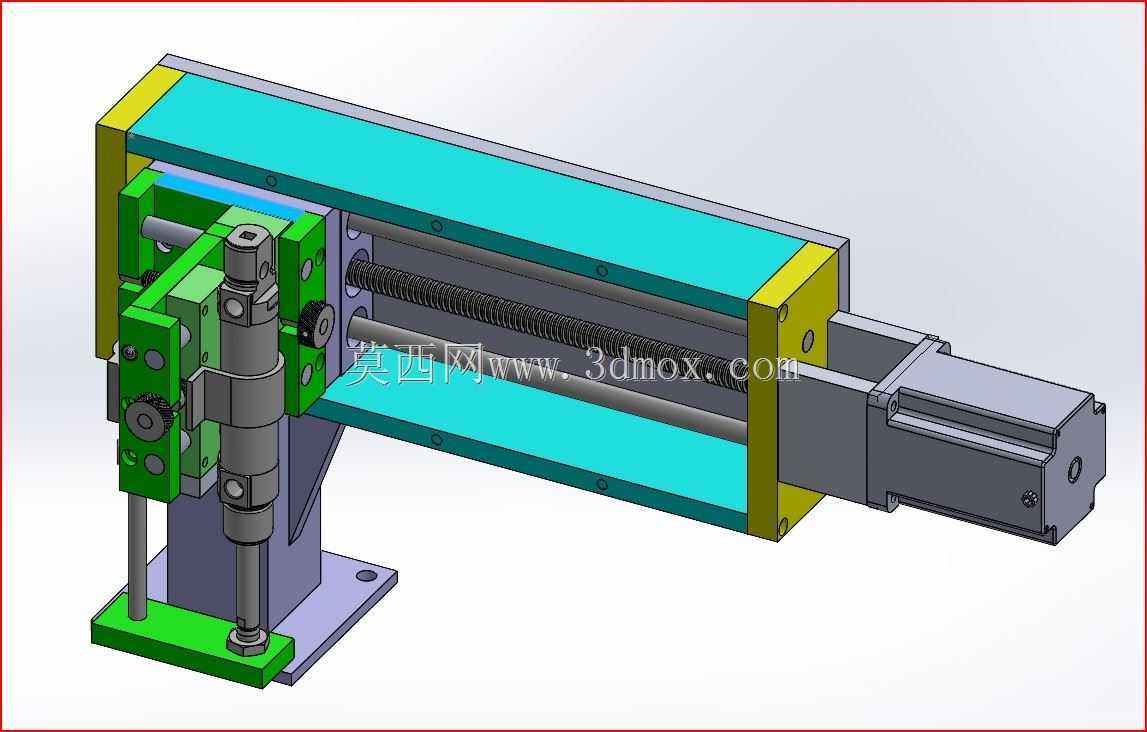

　　从结构布局来看，主传动采用丝杠传动搭配线性导轨的组合，丝杠端直接和步进电机输出轴通过联轴器直连，省去了同步带传动的间隙累积问题，保证长行程移动的重复定位精度，导轨安装在滑台底座的上下两侧，承托滑台板的同时抵消焊枪工作时产生的侧向弯矩，避免焊接过程中滑台出现颤振影响焊缝成型。前端的微调模块采用独立的十字滑台结构，两个方向的调节都采用细牙螺杆驱动，锁紧机构集成在调节旋钮旁，调整到位后直接锁死，不会因为设备运行的振动出现位置偏移，焊枪安装座预留了标准的装夹孔位，可以适配常见的氩弧焊、气保焊枪夹头，也能根据需求加装送丝支架或者焊缝跟踪传感器的安装位。

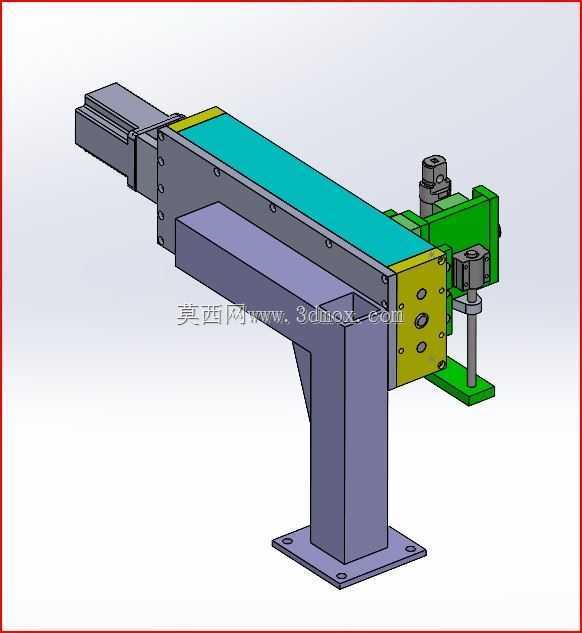

　　安装边界上，滑台底座采用L型支撑结构，底部安装板预留了四个沉头安装孔，孔位间距按照常规铝型材工作台的槽距设计，可以直接固定在标准工业铝型材机架或者钢制焊接工作台上，不需要额外加工过渡连接板。主滑台的总宽度控制在120毫米以内，整体伸出长度在行程最大位置时不会超出底座支撑范围太多，避免重心偏移带来的运行卡顿，微调模块的安装面和主滑台的运动面垂直度控制在0.02毫米以内，保证微调方向和主运动方向的正交性，不会出现调节方向偏移导致的焊点错位。

　　实际应用中，这类滑台除了用在专用焊接设备上，也可以移植到小型点胶、螺丝锁付的工位上，只要更换前端的执行器安装座就能适配不同工艺需求。设计时特意把电机安装位放在滑台的尾端，线缆走线可以沿着底座侧面的线槽布置，不会和运动部件产生干涉，滑台的上下盖板采用可拆卸式设计，日常维护时只需要拆下盖板就能清理丝杠和导轨上积攒的焊接飞溅、灰尘，不用完全拆解滑台结构，降低了设备运维的难度。考虑到焊接场景的粉尘问题，导轨和丝杠的端部分别加装了防尘刮板，能阻挡大部分焊接飞溅和金属碎屑进入传动副，延长核心部件的使用寿命，微调机构的调节螺杆也加装了防尘罩，避免焊渣卡入螺纹导致调节卡顿。

　　在选型适配的时候，需要注意主滑台的负载上限，这套结构的设计负载是5公斤，足够承载常规焊枪加微调机构的总重量，如果要搭载更重的执行末端，需要更换更大规格的导轨和丝杠，同时匹配更大扭矩的步进电机。安装时要保证滑台底座的安装平面平面度不超过0.05毫米，避免底座锁紧后出现导轨变形，影响运行顺畅度，接线时要给步进电机线缆预留足够的弯曲半径，防止滑台往复运动时线缆被拉扯断裂。
