带垂直定位结构的流体半流体自动分配装置

　　在日化灌装、医药试剂分装、电子制造点胶、食品辅料添加工位上，流体与半流体的精准定量分配一直是影响产线节拍与成品一致性的核心环节，这套带垂直定位系统的自动分配器，正是针对这类工位的多姿态适配需求开发的执行单元。不同于常规固定工位的分配头，这套装置将垂直升降定位模组与多通道分配执行端做了集成化设计，能够在水平输送线的不同工位间完成位置切换后，通过垂直方向的精准下压定位，让分配嘴精准对准待填充容器的进料口，避免流体滴漏、飞溅造成的物料浪费与工位污染。

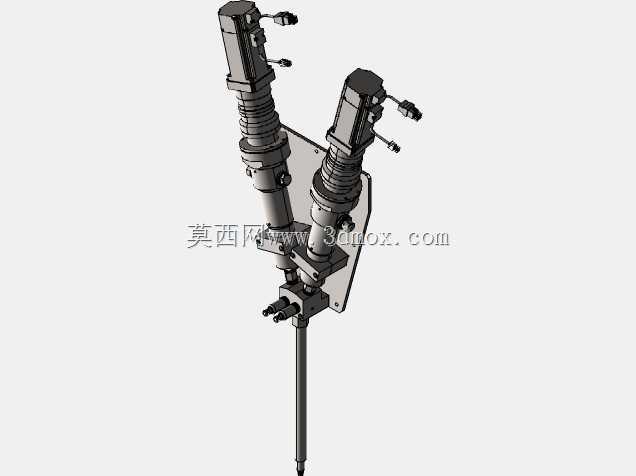

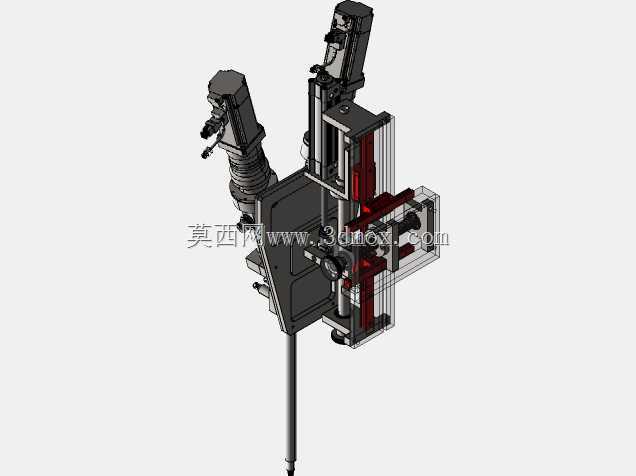

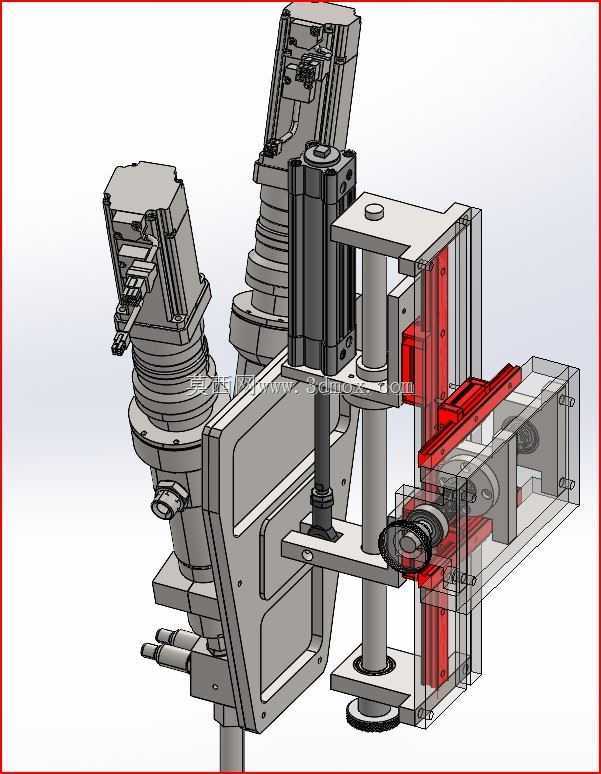

　　从结构设计逻辑来看，整套装置的承载背板采用整块铣削加工的铝合金板材作为安装基准，所有功能模组都直接固定在这块背板上，减少了多层拼接带来的装配累积误差。垂直运动方向采用双圆柱导柱配合线性轴承做导向，驱动端选用带抱闸的伺服执行元件，既保证了上下运动的顺畅度，也能在断电或者异常停机时锁定滑台位置，避免分配端下坠磕碰下方工装或者容器。分配执行端集成了两组独立的流体通路，能够根据工艺需求同时完成两种不同介质的分配，也可以单通路独立工作适配单物料填充场景，通路接口采用标准快插结构，方便根据物料粘度更换不同管径的输送管路，针对带颗粒的半流体介质，通路内部做了圆弧过渡处理，没有直角死角，减少物料残留堆积造成的通路堵塞。

　　定位系统的设计充分考虑了产线的实际公差适配，垂直滑台的下压行程设置了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块搭配可调螺栓，能够根据容器高度快速调整下压的极限位置，软限位通过伺服驱动器的位置反馈做实时监测，一旦出现过载或者位置偏差就会立刻触发停机保护。在分配端的侧面还集成了位置检测传感器，能够实时反馈分配嘴的垂直高度，当容器高度出现偏差或者放置不到位时，系统会自动调整下压距离，避免分配嘴碰撞容器口造成损坏。

　　安装边界方面，整套装置的背部预留了标准的工业铝型材安装槽位，可以直接固定在40系列或者50系列的铝型材机架上，不需要额外加工过渡连接板，水平方向的安装孔位做了长圆孔设计，能够在小范围内调整装置的前后左右位置，适配不同线体的安装中心距。垂直方向的有效行程覆盖了常规50毫升到1000毫升容器的高度范围，不需要额外加装延长模组就能满足大部分中小容器的分配需求。装置的整体宽度控制在300毫米以内，在多工位并排布置的产线上，相邻两套分配器的最小中心距可以做到350毫米，能够有效节省产线的安装空间，提升工位排布密度。

　　在实际工况适配中，这套分配器的垂直定位速度可以根据物料特性做分段调整，在接近容器口的位置自动降低下降速度，避免高速下压产生的气流扰动造成流体飞溅，到达指定位置后再触发分配动作，分配完成后会短暂停顿再提升滑台，让管路内残留的物料充分滴入容器，减少挂壁滴漏。针对有洁净要求的生产场景，所有与物料接触的部件都采用快拆结构设计，不需要专用工具就能完成拆卸清洗或者更换，适配医药、食品行业的定期清洁消毒要求。整套装置的运动部件都做了密封防护处理，能够在有少量水汽、粉尘的生产环境下长期稳定运行，不会因为杂物进入导柱或者传动部位造成运动卡滞。
