低转速小型执行机构主轴结构设计

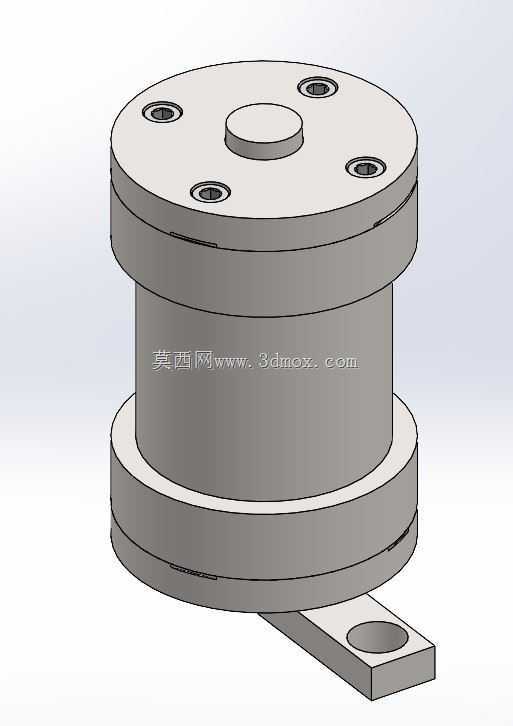

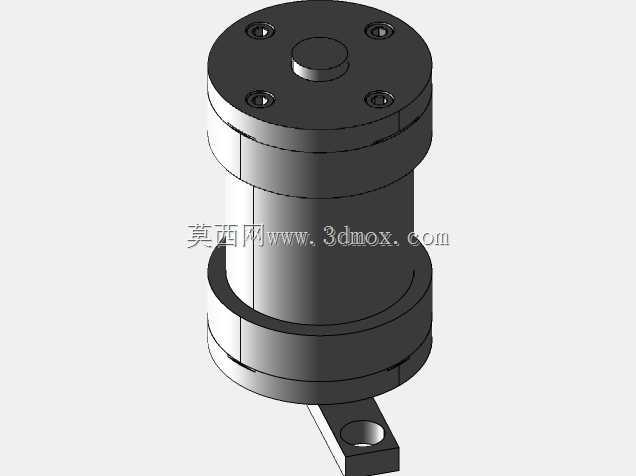

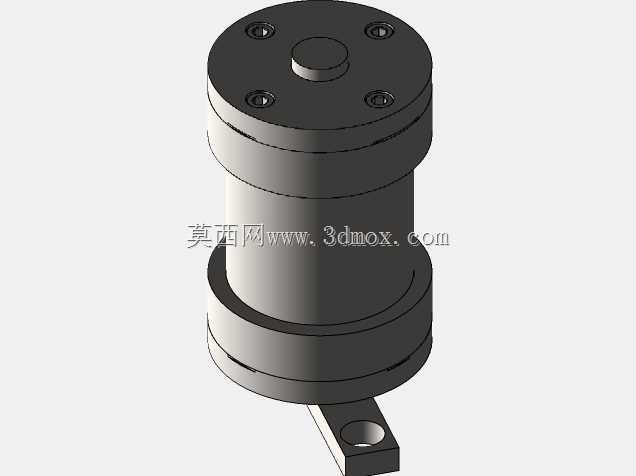

　　这款小型回转主轴的设计定位，是面向轻载、低转速工况下的执行端动力输出场景，在小型自动化工位、实验台架、轻载分度机构这类对输出扭矩要求不高、转速上限控制在100rpm以内的应用场景中，能够作为核心回转执行部件完成预设的回转动作输出。从结构布局来看，整体采用同轴叠层式圆柱构型，主体分为上部法兰端盖、中部筒体、下部基座三个核心段，侧向延伸出带安装孔的固定支耳，这种布局的核心考量是在有限的径向尺寸内，预留内部轴承、传动件的安装空间，同时通过上下法兰的同轴止口保证回转部件的同轴度公差，避免低速运转时出现径向窜动。上部端盖均匀分布四个沉头安装孔，用于端盖与中部筒体的锁紧固定，沉孔设计能够保证螺栓安装后端面无凸起，避免干涉外接执行件的安装平面；

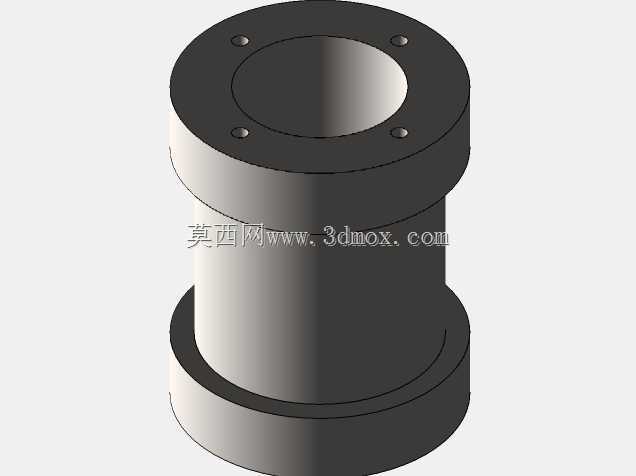

　　端盖中心的凸台结构是输出端的定位基准，外接转盘、摆臂等执行件时，可以通过该凸台完成径向定位，再搭配端面的螺纹孔完成锁紧，能够有效降低外接件的安装找正难度。中部筒体作为主轴的主体承载结构，壁厚设计兼顾了结构刚性与轻量化需求，内部可容纳深沟球轴承、传动轴以及必要的阻尼结构，保证100rpm转速下运转平稳无卡滞，筒体的外圆面做了简单的车削加工处理，无多余的凸起结构，既方便加工时的装夹找正，也能避免安装时与周边结构产生干涉。下部基座的直径略大于中部筒体，形成台阶式的安装定位面，安装时可以将基座嵌入安装基板的对应沉孔中，完成径向定位，再搭配侧向延伸的支耳上的通孔完成轴向锁紧，这种固定方式相比传统的多螺栓圆周固定，能够减少安装孔的加工数量，

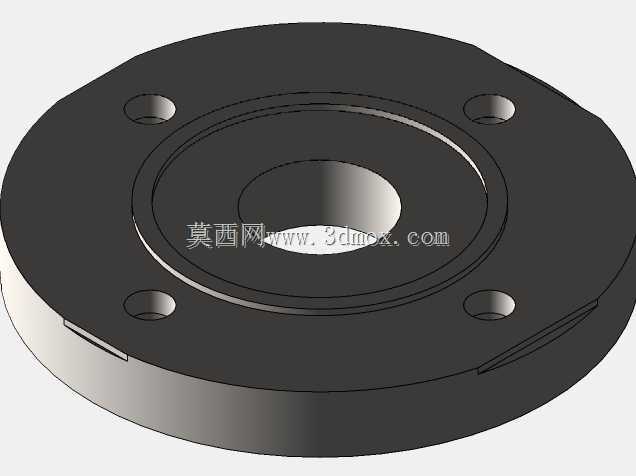

　　同时支耳的偏心布局能够提供足够的防转力矩，避免主轴在输出扭矩时本体发生跟转。设计过程中，各段的轴向尺寸做了严格的公差匹配，上部端盖与筒体的配合面、筒体与下部基座的配合面均采用小间隙配合，既保证装配时的顺畅性，也能控制整体的轴向累积误差，保证输出轴的轴向窜动量控制在轻载工况允许的范围内。针对100rpm的低转速工况，这款主轴没有设计复杂的密封与润滑结构，采用脂润滑即可满足长期运转需求，维护难度极低，适合在非高洁净、无强腐蚀的常规工业环境下使用。从安装边界来看，整体最大径向尺寸由下部基座决定，安装时需要在基板上预留对应直径的沉孔，沉孔深度与基座下段的轴向尺寸匹配，侧向支耳的位置需要预留对应的螺栓过孔空间，
