重载链式输送设备传动轴与链轮组结构设计

　　在冶金坯料转运、重型工件工序流转、大重量栈板仓储输送这类场景里，普通轻型带式或倍速链输送往往难以承载吨级以上的持续载荷，这时候采用多轴链轮驱动的重型链式输送结构就成了主流选型方向。这套结构的核心承载与传动部件就是平行排布的多组传动轴与配套链轮，整套组件直接决定了输送线的负载上限、运行平稳性与长期服役寿命。

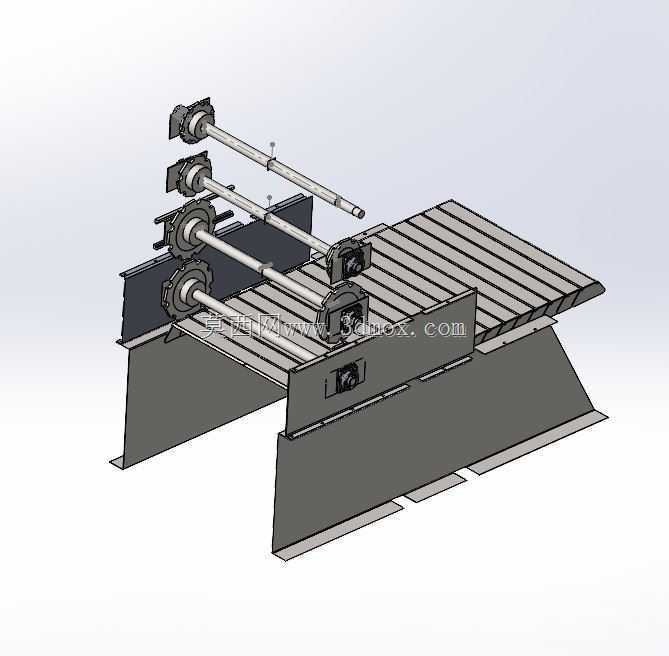

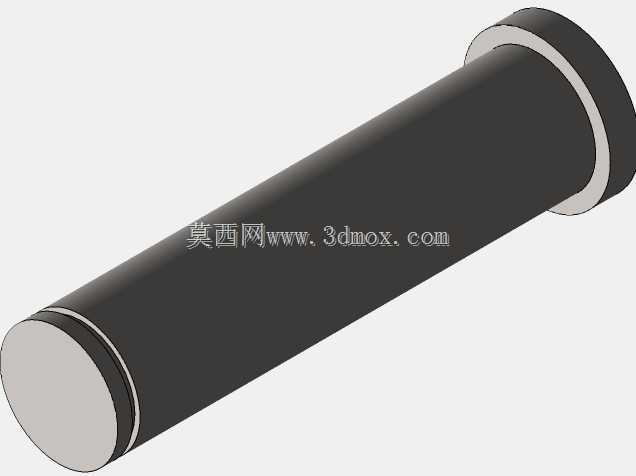

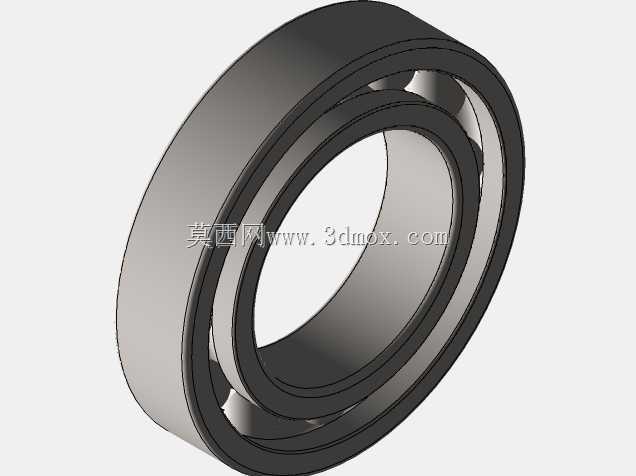

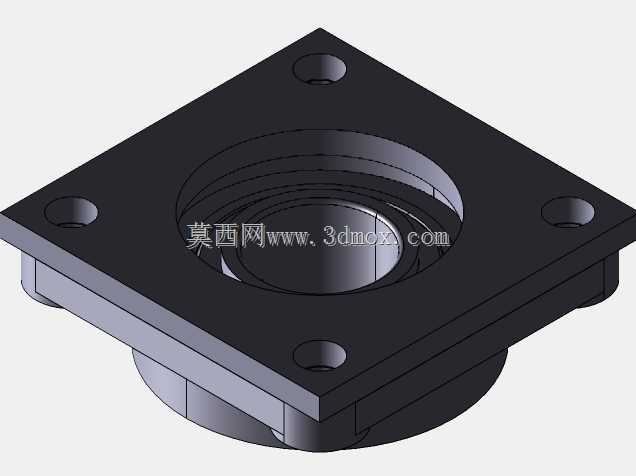

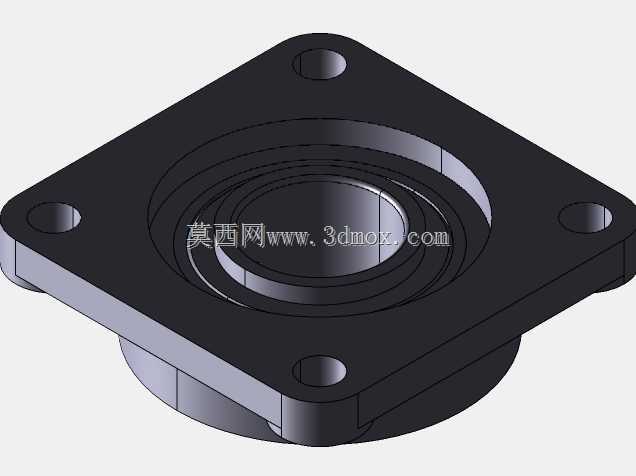

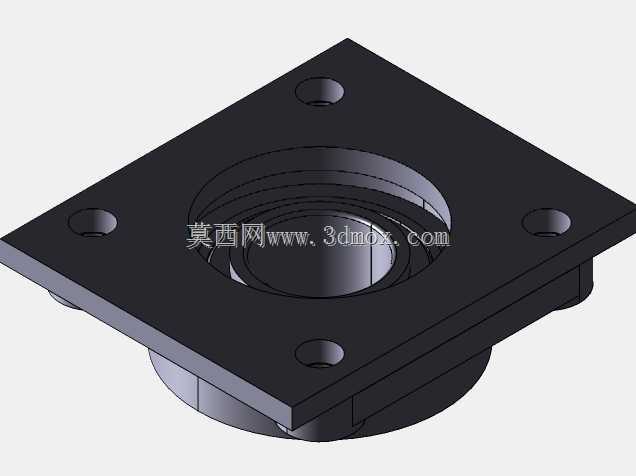

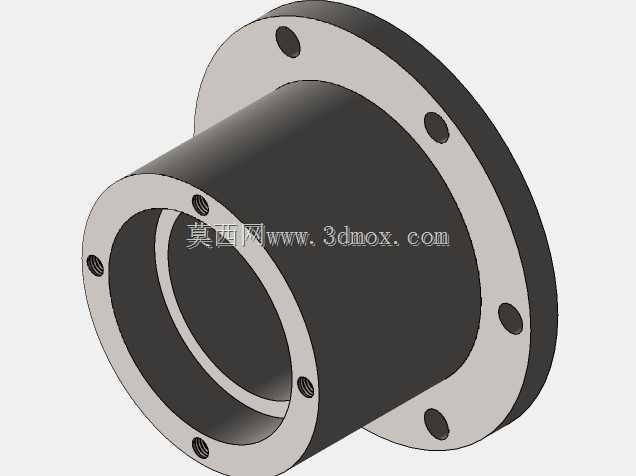

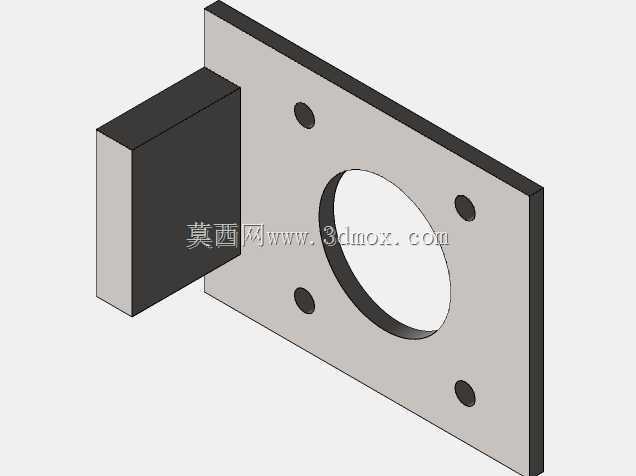

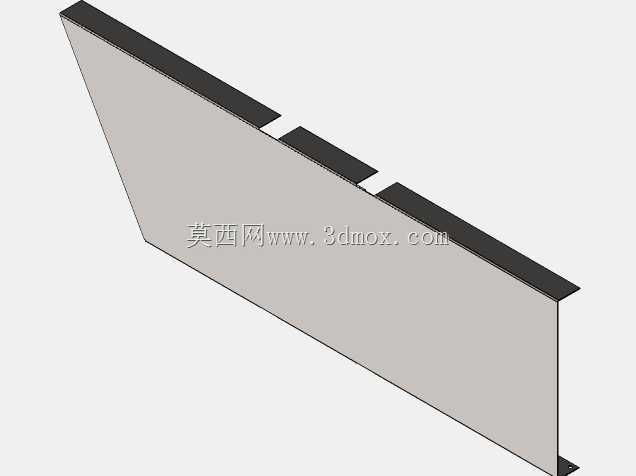

　　从实际安装边界来看，这套轴组组件适配的输送台架有效承载面宽度可覆盖1.2米至2.4米的常规重载输送需求，单根传动轴的轴端支撑跨距根据台架宽度做对应匹配，轴身采用阶梯轴设计，在链轮安装位、轴承座配合位都做了轴肩定位，避免运行过程中链轮或轴承出现轴向窜动。轴承座选用带座外球面轴承结构，直接通过螺栓固定在输送台架的侧梁安装面上，不需要额外加工复杂的轴承安装孔位，现场安装时只需要保证两侧轴承座的同轴度误差控制在0.2mm以内，就能避免轴承受附加径向力导致的过早失效。

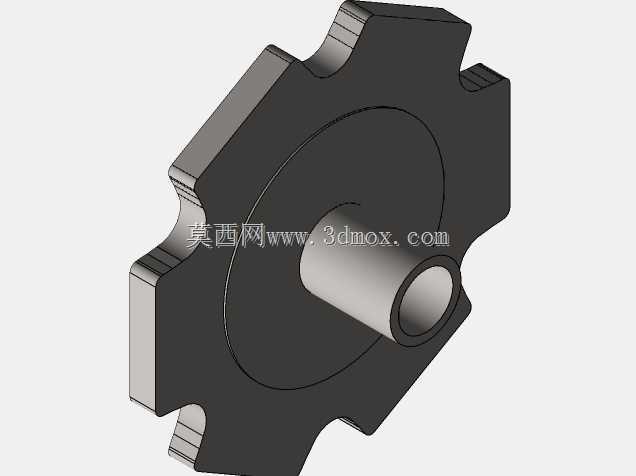

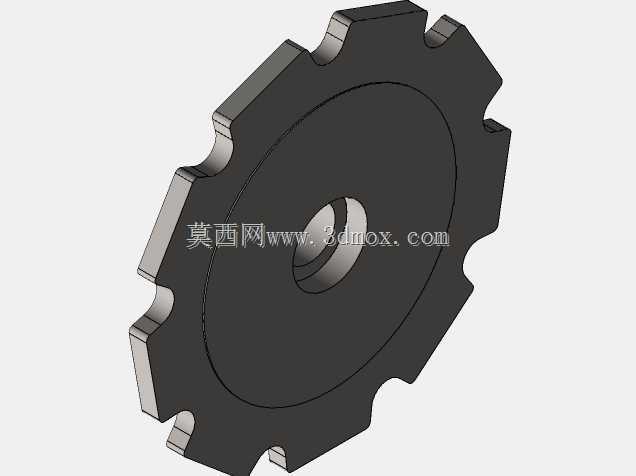

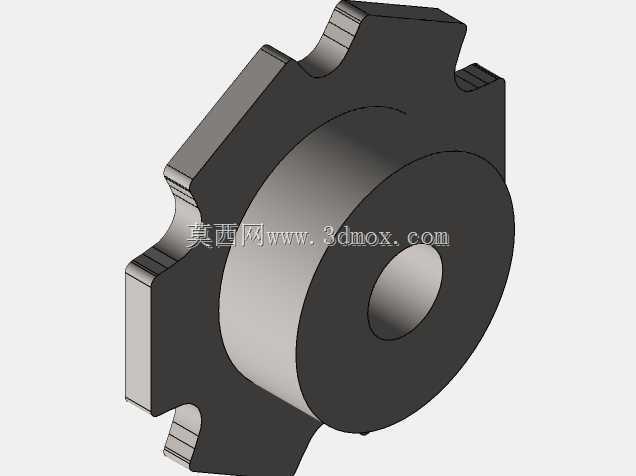

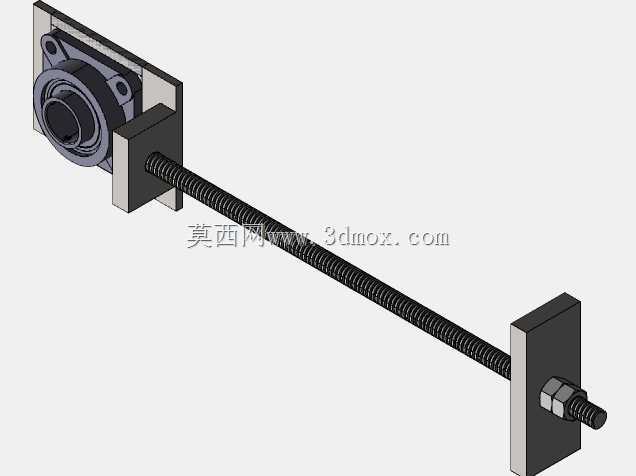

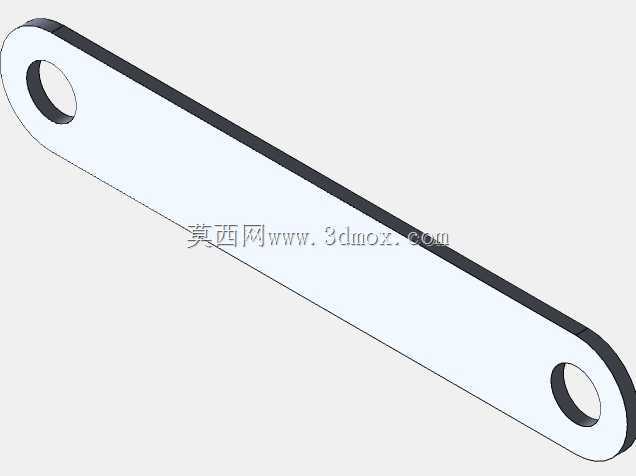

　　链轮的设计上，采用了与重型输送链条匹配的节距参数，齿形经过淬硬处理，齿面硬度达到HRC45-50，能够承受重载启动时的瞬时冲击载荷，每根轴上的链轮安装位置严格对应链条的排布间距，多根平行轴之间的链轮通过同一根链条实现联动，保证台面上的多排链条运行线速度完全一致，不会出现输送过程中工件偏斜、卡滞的问题。轴的材质选用45号钢调质处理，轴颈位置根据承载扭矩做了直径匹配，最外侧的主动轴端预留了动力输入接口，可以直接连接减速电机输出轴，也可以通过链轮联轴器与动力单元对接，中间的从动轴只起到承载与链条导向张紧的作用，部分轴位可以根据现场张紧需求调整安装位置，实现链条张紧度的调节，不需要额外加装独立张紧机构。

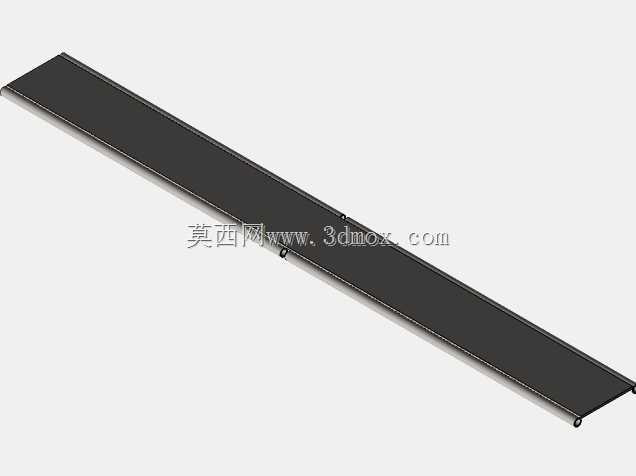

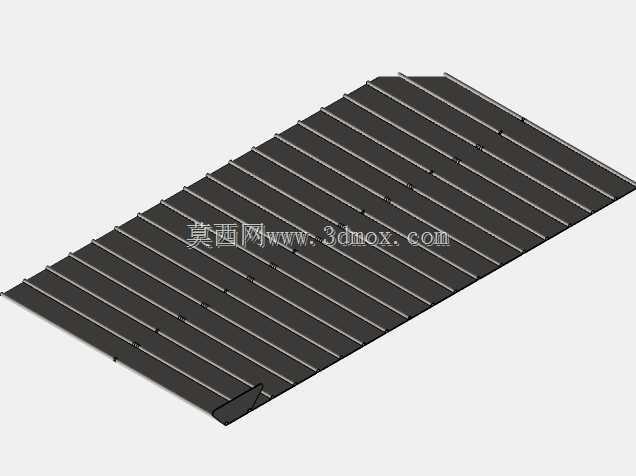

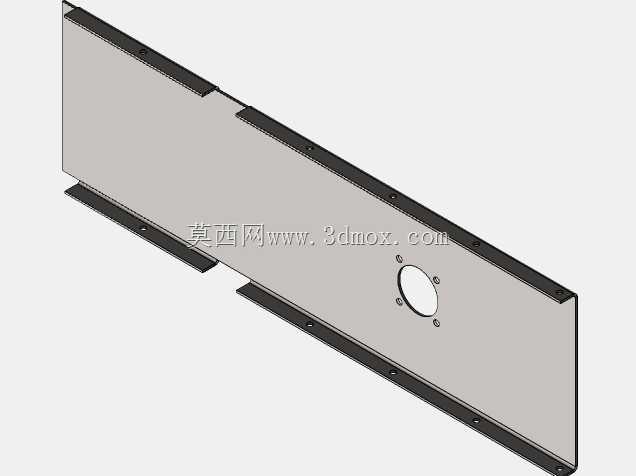

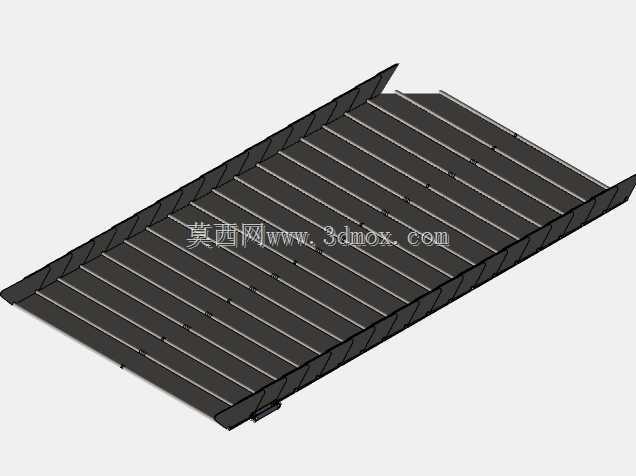

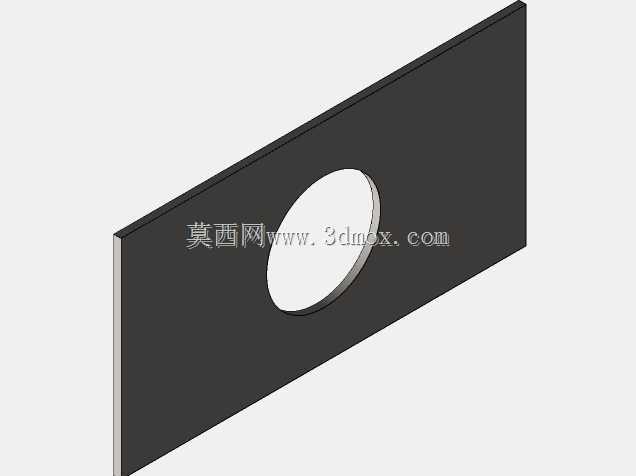

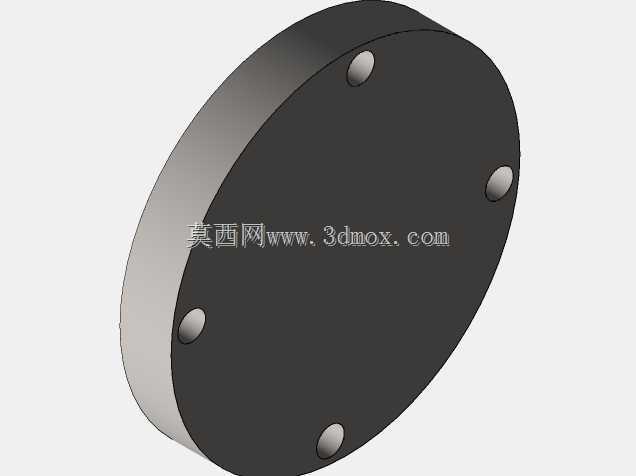

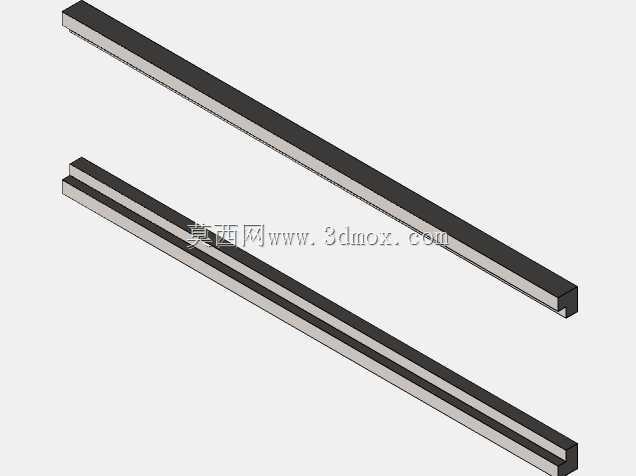

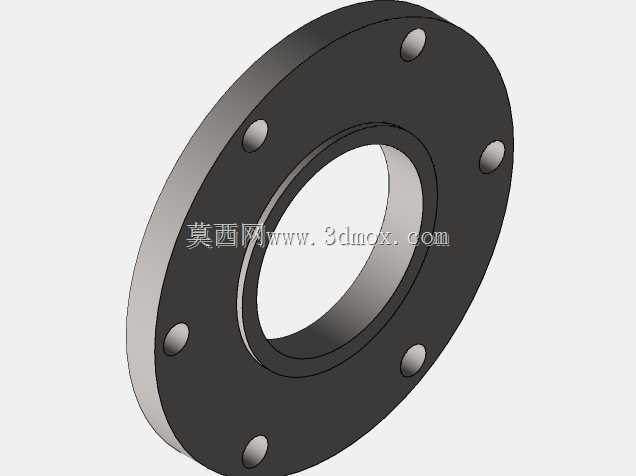

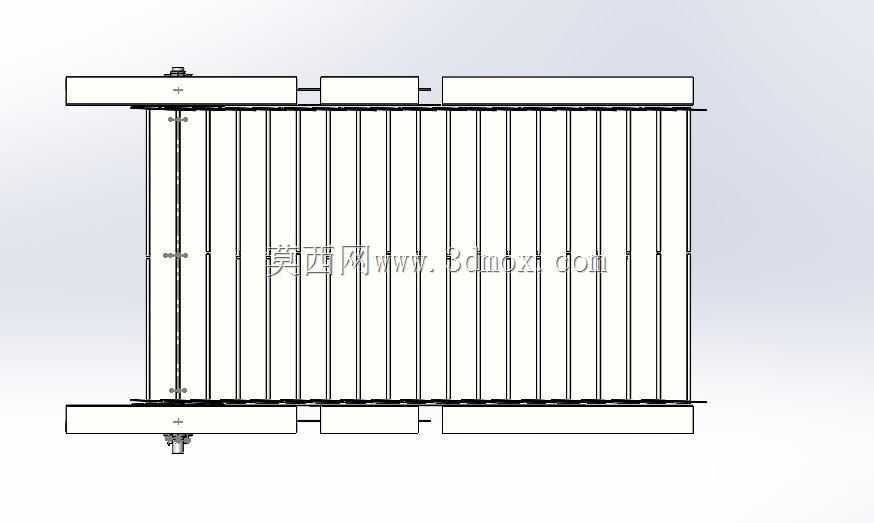

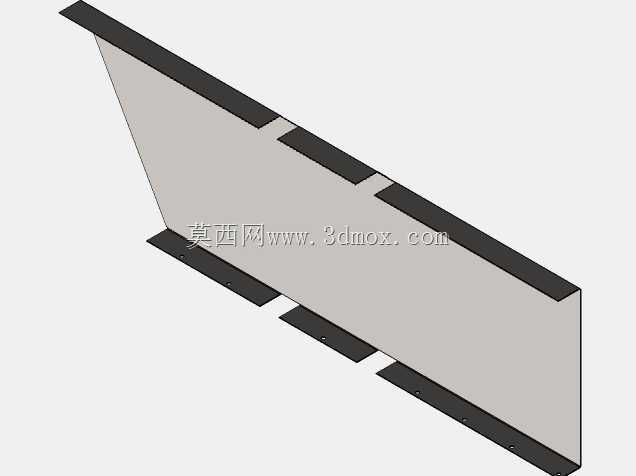

　　在实际功能实现上，这套轴与链轮组件完全隐藏在输送台面的下方，台面板采用分段式钢板拼接，预留出链条运行的间隙，链条上可以加装工装板或者直接承载重型工件，运行过程中传动阻力小，承载能力强，即使是表面带有油污、切削液的重型加工工件，也不会像皮带输送那样出现打滑问题。设计过程中已经充分考虑了维护便利性，轴承座都采用外露式安装，后期加注润滑脂、更换磨损链轮或者轴承时，不需要整体拆解输送台架，只需要拆卸对应位置的端盖与紧固件就能完成配件更换，大幅降低了产线停机维护的时间成本。

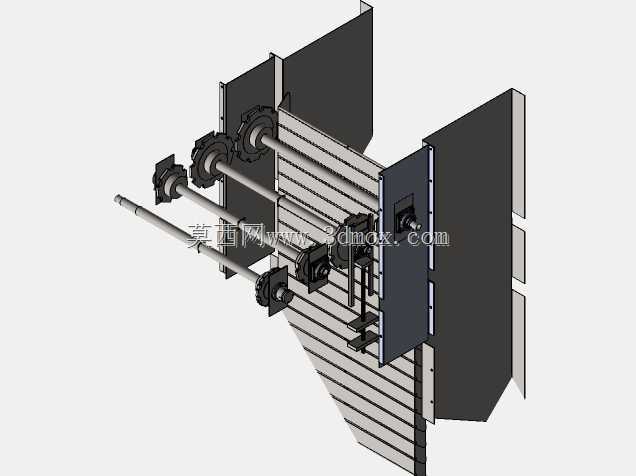

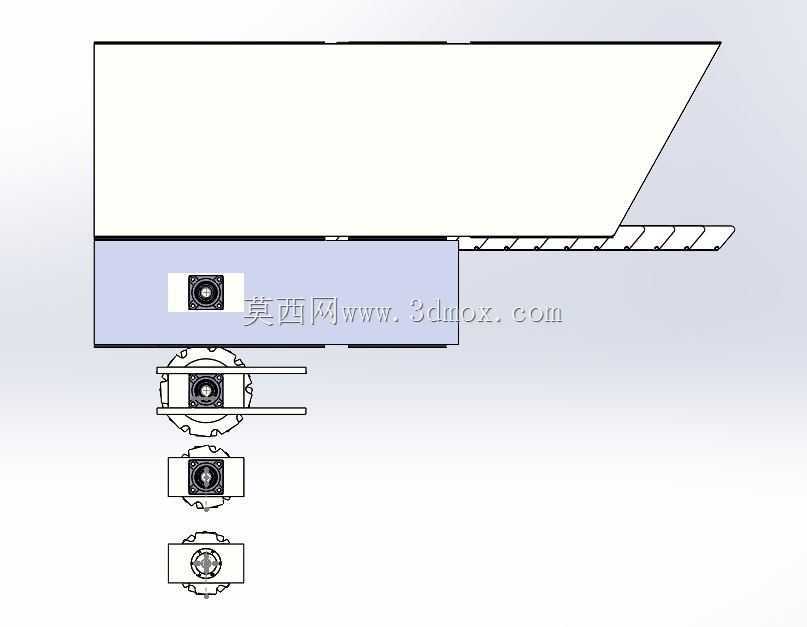

　　从结构合理性角度看，这套轴组的排布采用上下分层的设计思路，上层的轴组直接承载输送段的链条载荷，下层的轴组负责链条回程段的导向与支撑，避免长距离回程链条出现下垂、剐蹭台架底部的问题，所有链轮的键槽都采用统一规格的平键连接，键的尺寸根据轴径与传递扭矩做了匹配校核，能够传递最大1200N·m的扭矩，满足单段输送线10吨以内的总承载需求。安装时需要注意轴的水平度误差，每米长度内的水平偏差不能超过0.1mm，否则会导致链条单侧受力加剧，出现异常磨损甚至断链的风险，链轮装配后需要保证端面跳动量不超过0.15mm，保证链条与链轮的啮合平稳，减少运行过程中的冲击与噪音。
