气动式活门启闭促动执行机构设计

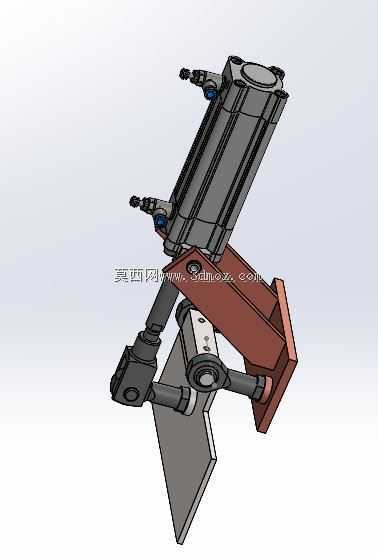

　　这套促动执行机构主要应用在工业管路系统、工艺风道、物料输送通道的活门启闭控制场景，在粉体输送线、通风除尘管网、小型流体通断工位中承担动力输出与动作传递的核心作用，区别于大型闸阀驱动结构，这套机构更适配小通径、启闭行程短、动作频次中等的活门控制需求，不需要配套大扭矩减速组件，依靠气缸直驱配合连杆传动即可完成活门的全开、全闭位置切换，日常运维中仅需定期检查气源压力与铰接点磨损情况，维护成本远低于电动或液压驱动的同规格执行结构。从功能特性来看，整套机构以标准气缸作为动力源，输出力匹配活门启闭过程中的风阻、物料卡滞阻力，预留了15%左右的力值余量，避免气源压力波动时出现启闭不到位的问题；传动部分采用铰接头连接的连杆组件，

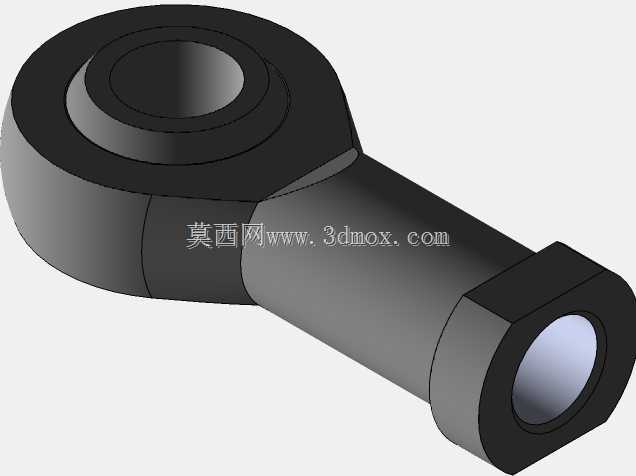

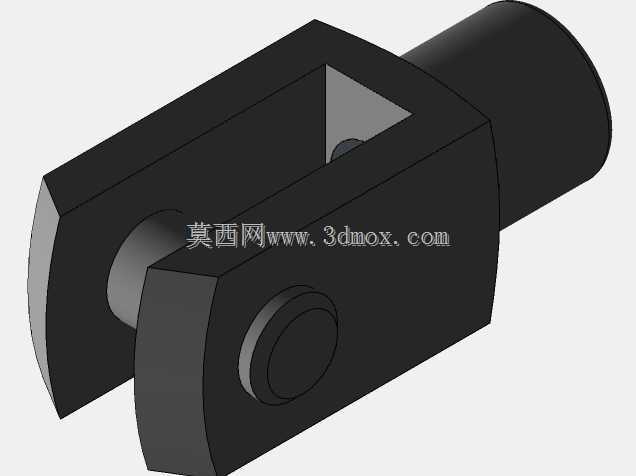

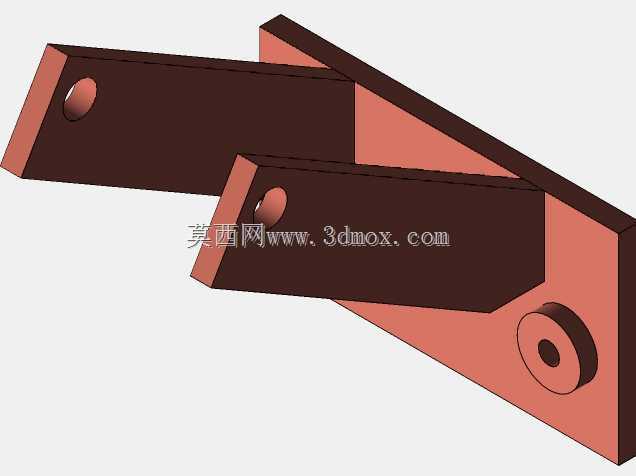

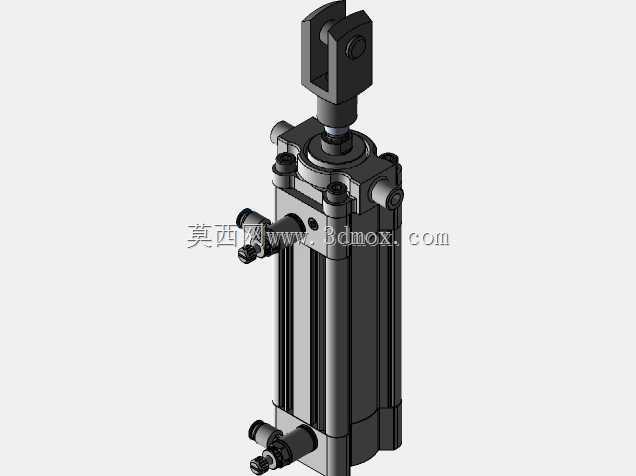

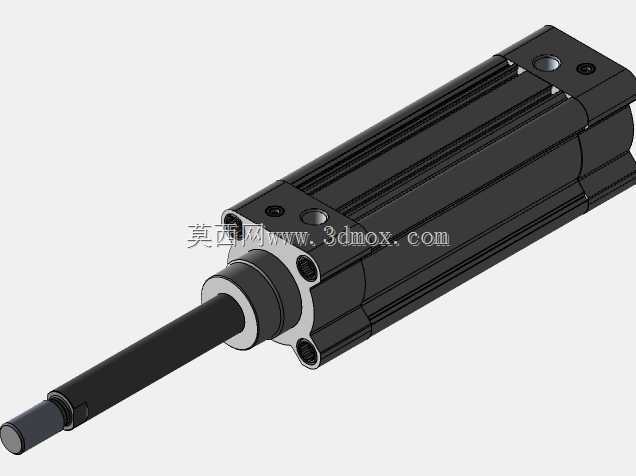

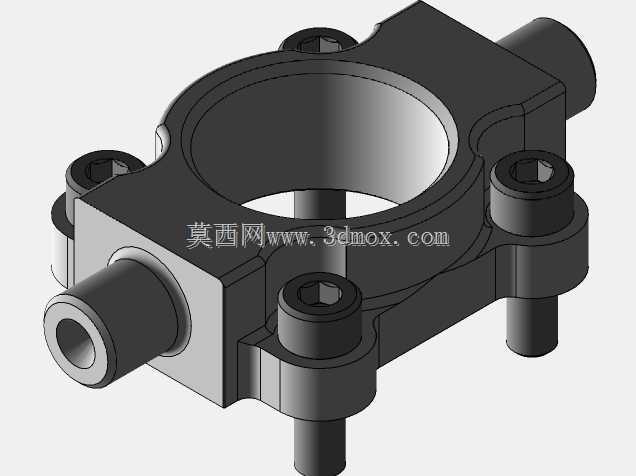

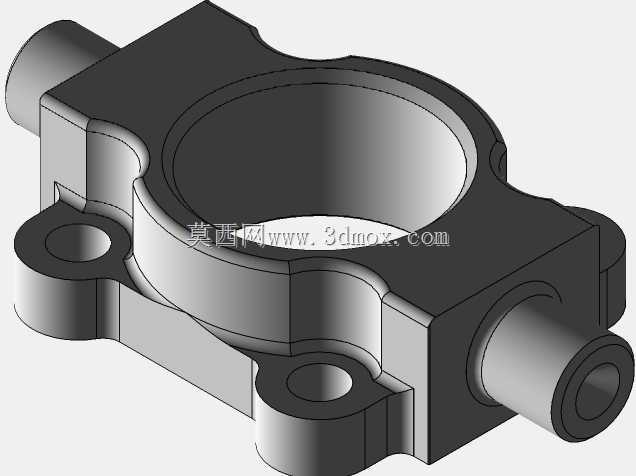

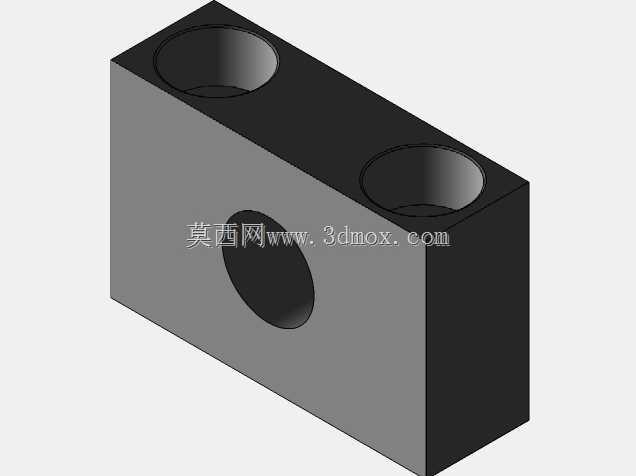

　　将气缸的直线往复运动转化为活门转轴的定角度摆动，铰接位置全部采用自润滑轴套配合锁紧螺母，既可以消除连杆装配时的同轴度误差，也能在长期往复动作中减少铰接面的磨损量，避免动作间隙过大导致的活门关闭位置偏移。设计过程中优先考虑了安装适配性，整套机构的安装基准为活门旁侧的立式安装支架，支架上预留了多组腰型安装孔，可适配不同壁厚的风道或管壁安装需求，不需要在现场二次配焊安装座；气缸的选型上采用了带可调缓冲的标准气缸，在活门到达全开、全闭位置前提前减速，避免硬碰撞导致的活门密封面损伤或者机构紧固件松动；传动连杆的长度设计为可调结构，通过两端的铰接头螺纹旋合长度调整，可适配10mm范围内的安装位置偏差，降低现场安装的对位精度要求。

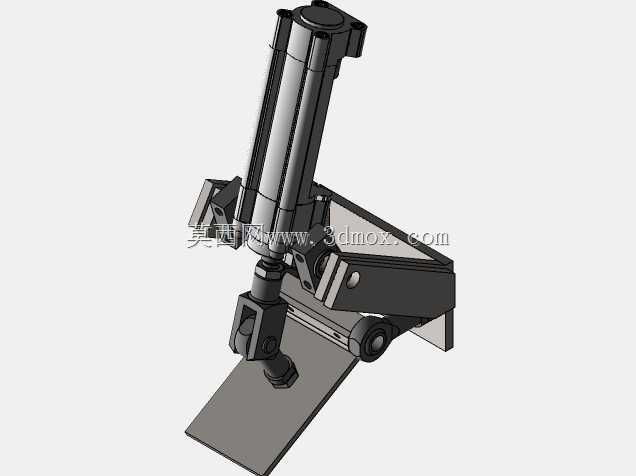

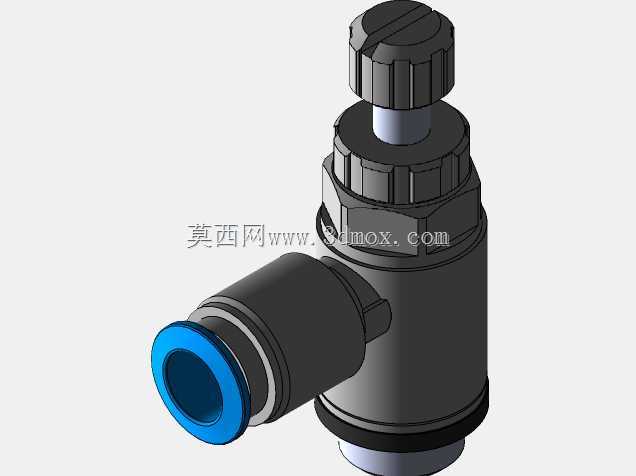

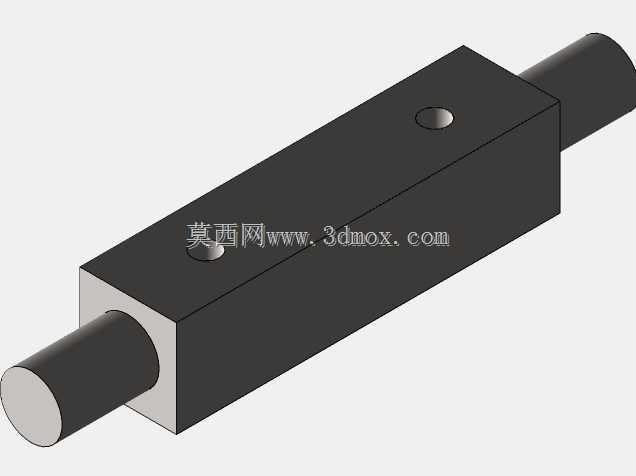

　　外形尺寸与安装边界方面，整套机构沿气缸轴向的总长度控制在320mm以内，垂直于安装面的突出高度不超过210mm，活门摆臂的回转半径为120mm，安装时仅需要在活门侧方预留150mm*250mm的安装平面即可，不会占用过多的管路周边空间；气缸的气源接口采用标准快插接头规格，适配现场常用的8mm外径气动气管，不需要额外配置转接头；活门连接端采用扁轴配合紧定螺钉的固定方式，可适配厚度2-5mm的板式活门安装，更换不同规格活门时仅需要松开紧定螺钉即可完成拆卸，不需要拆解整套传动机构。实际工况适配中，这套机构可在0.4-0.6MPa的常规工厂气源压力下稳定工作，单次启闭动作时间控制在1-2s区间，既不会因为动作过快产生管路气流冲击，

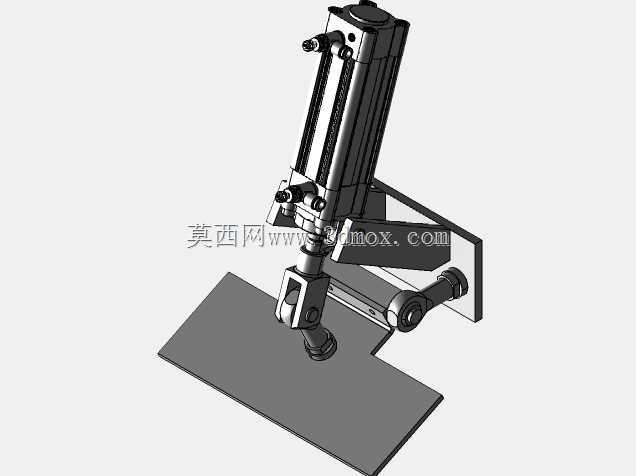

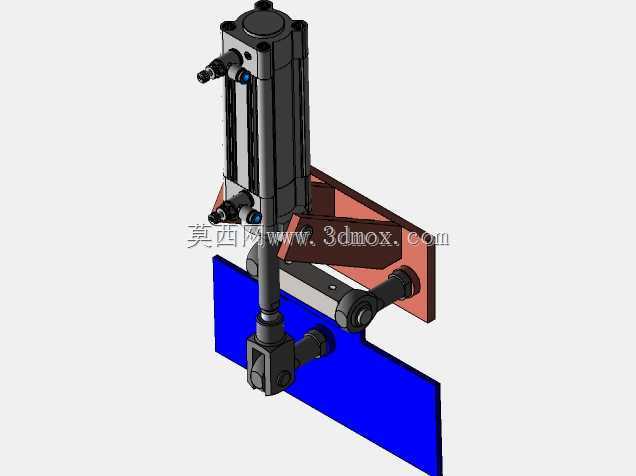

　　也不会因为动作过慢影响工艺通断效率；机构的所有外露金属件都做了氧化发黑处理，可适配常规车间的湿度、粉尘环境，不会出现短时间内锈蚀卡滞的问题；铰接位置的防尘设计采用了简易橡胶挡圈，可阻挡大部分粉尘进入铰接摩擦面，延长润滑维护周期。从结构建模的细节来看，所有零件的装配关系都按照实际生产装配逻辑设置配合约束，气缸的活塞杆伸缩行程与活门的摆动角度做了运动仿真关联，可直接验证全行程内是否存在运动干涉，连杆的受力位置做了局部加厚处理，避免长期交变载荷下出现连杆变形，安装支架的折弯处设置了合理的折弯圆角，既保证支架的结构刚性，也符合钣金加工的工艺要求，不会出现加工时折弯开裂的问题。
