气缸驱动式受电弓升降执行机构

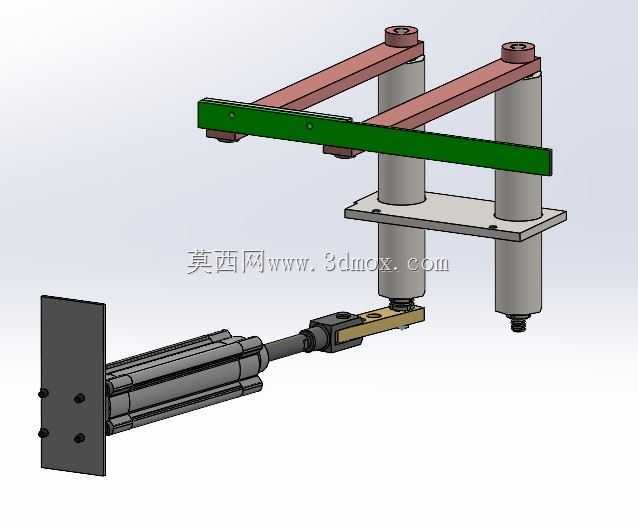

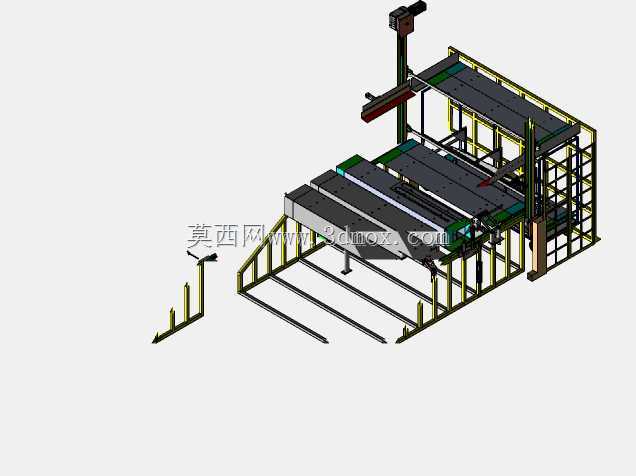

　　该受电弓机构主要应用于轨道交通领域的电力牵引车辆，承担着从接触网获取电能并输送至车辆电气系统的核心功能，同时也可适配部分厂区内轨道运输设备、小型电力牵引机车的取电需求，在需要动态对接架空供电线路的移动载具场景中发挥关键作用。整套机构采用气缸作为动力输出单元，通过水平布置的气缸推杆配合铰接式连杆组件，将气缸的直线往复运动转化为上部受电端的升降摆转动作，可实现受电端与接触网的稳定贴合与快速脱离。

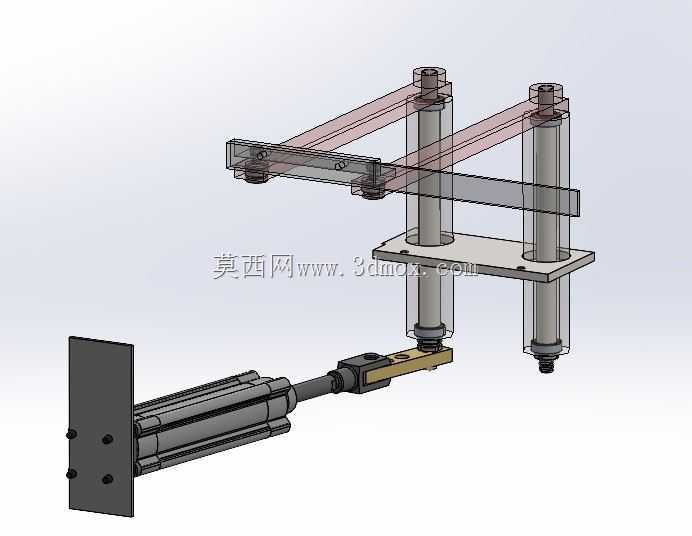

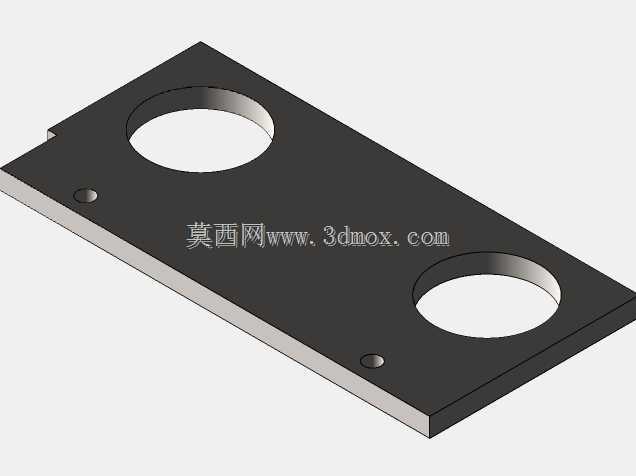

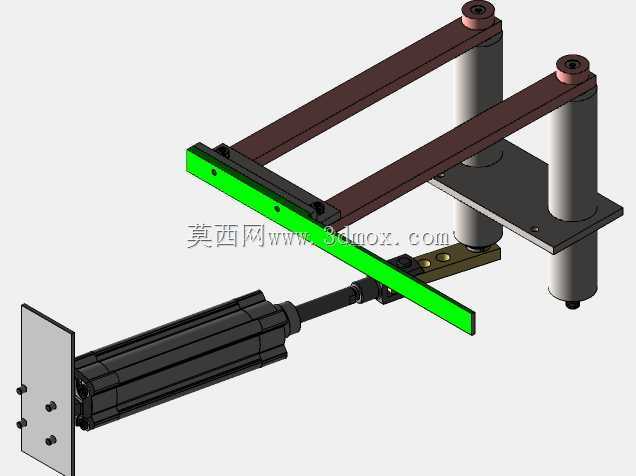

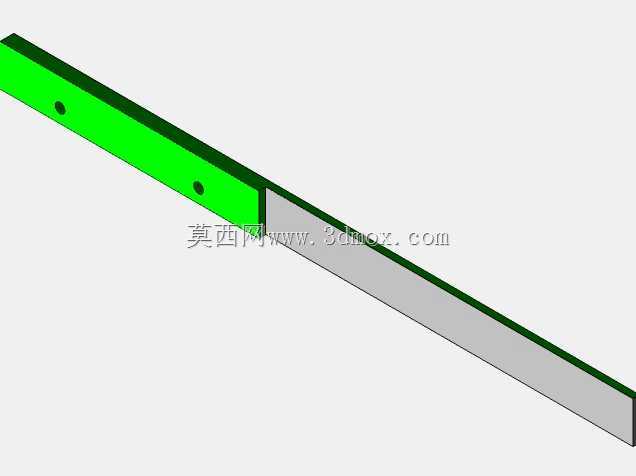

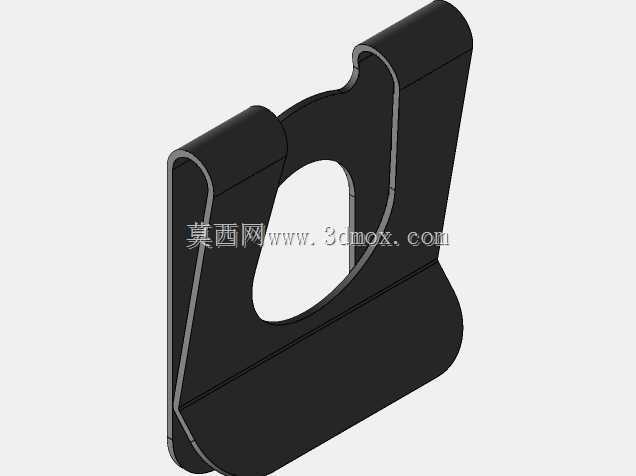

　　从结构设计逻辑来看，整套机构采用双立柱导向支撑结构，两根垂直布置的导向柱作为上部受电臂的运动导向基准，保证升降过程中受电端的运动轨迹保持稳定，不会出现横向偏摆。上部的受电臂采用平行四边形连杆布局，绿色的横向接触梁作为直接与接触网配合的受流部件，通过两根对称布置的斜向连接臂与下部的滑动安装板铰接，这种平行四边形结构能够保证接触梁在升降全程始终保持水平状态，确保与接触网的接触面积均匀，避免局部偏磨导致的受流不稳定问题。下部的滑动安装板套在两根导向柱上，可沿导向柱做垂直方向的直线滑动，安装板与导向柱之间预留了合适的配合间隙，既保证滑动顺畅无卡滞，又能控制横向窜动量在合理范围内。

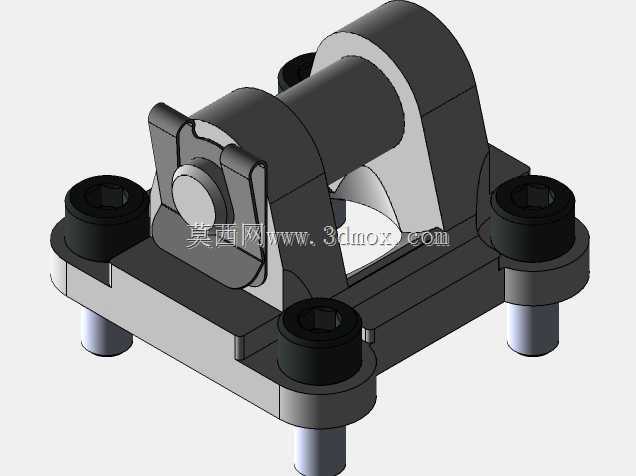

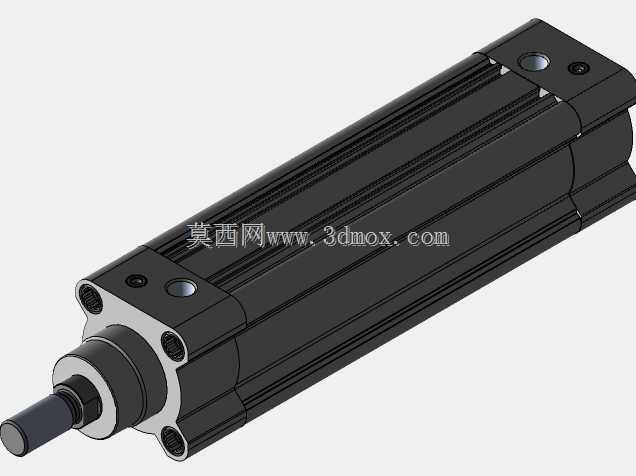

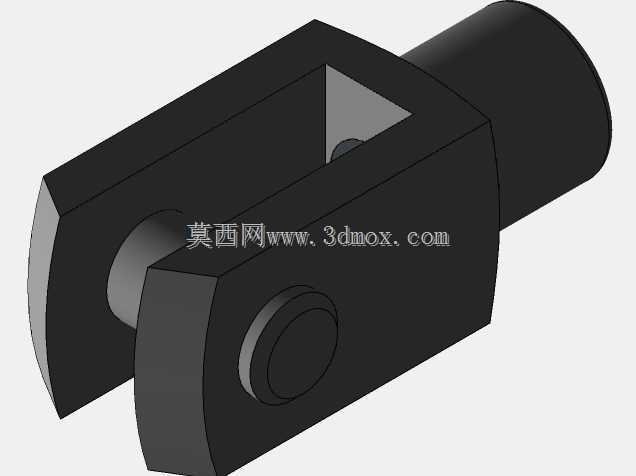

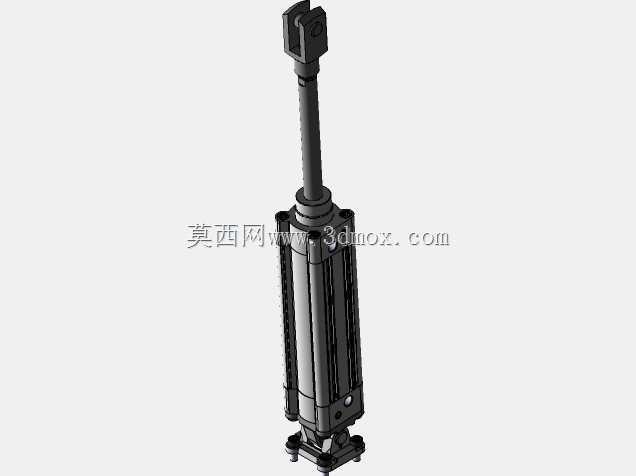

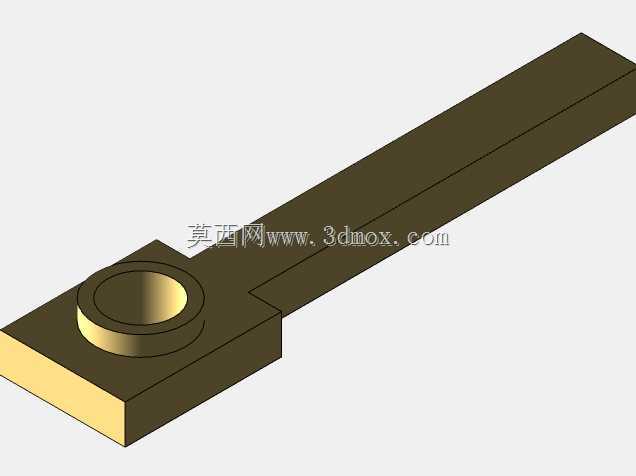

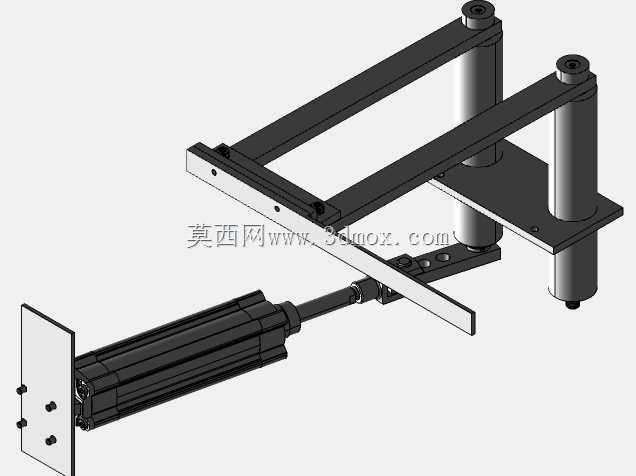

　　动力传递路径上，气缸尾部通过铰接座固定在设备安装立板上，气缸推杆端部通过鱼眼接头与金色的驱动连杆铰接，驱动连杆另一端与滑动安装板下部的铰接座连接，当气缸推杆伸出时，会推动驱动连杆摆转，带动滑动安装板沿导向柱向上移动，进而推动上部的平行四边形受电臂抬升，使接触梁压紧接触网；当气缸推杆缩回时，会拉动滑动安装板下行，带动受电臂下落，使接触梁脱离接触网。这种驱动布局将气缸水平布置，能够有效压缩整套机构的垂直安装空间，避免垂直布置气缸导致的整体高度过高问题，同时铰接式的连接方式能够补偿安装过程中的微小位置偏差，降低加工与装配的精度要求，减少运动过程中的卡滞风险。

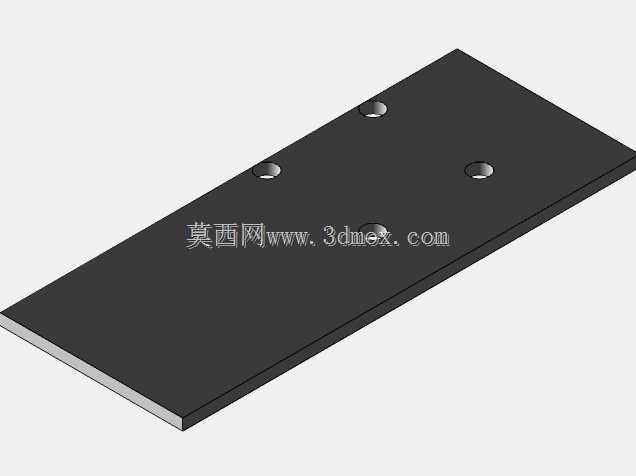

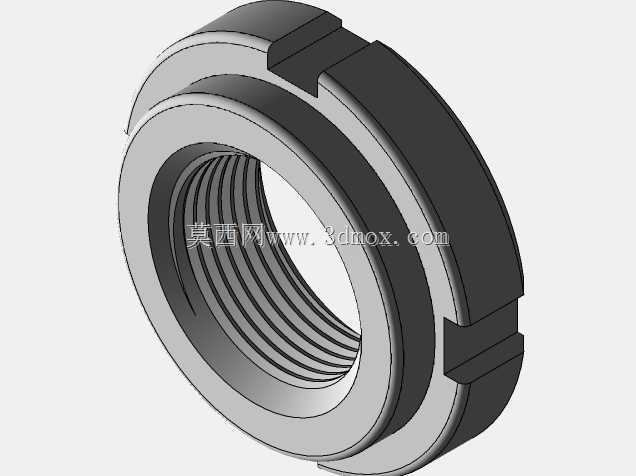

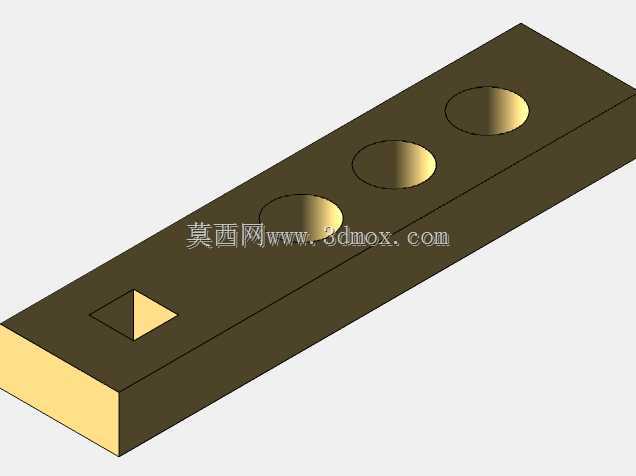

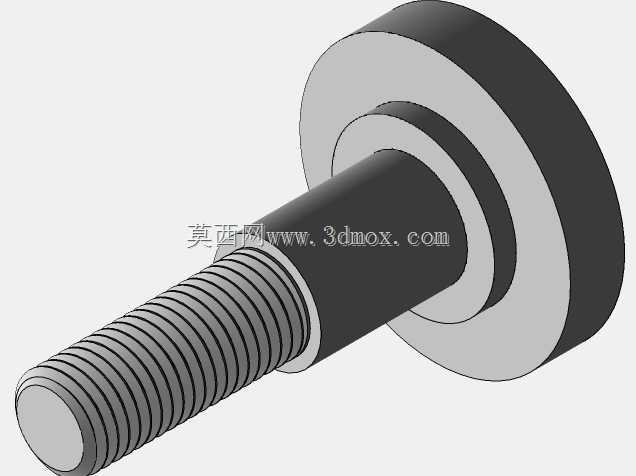

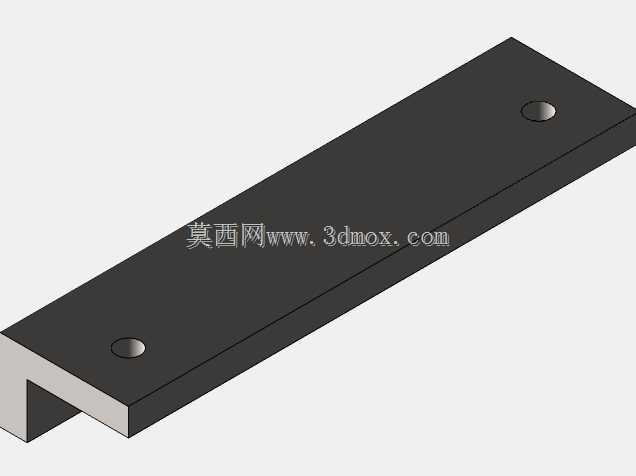

　　安装边界方面，整套机构的固定基准为左侧的垂直安装立板，立板上预留了四个螺栓安装孔，可通过螺栓直接固定在车辆顶部的安装基座上，安装孔的位置公差适配常规轨道车辆的受电弓安装接口尺寸。导向柱的底部设置有螺纹安装段，可通过螺母将导向柱下端固定在下部的安装支架上，保证两根导向柱的平行度与垂直度满足运动要求。上部接触梁的长度可根据不同车型的接触网宽度要求进行适配调整，常规配置下接触梁的有效接触长度能够覆盖单轨接触网的工作宽度范围，接触梁表面可根据需求加装碳滑板等受流耐磨部件，提升长期使用的耐磨性。

　　在实际使用过程中，该机构的升降速度可通过气缸的供气流量进行调节，能够实现平稳的抬升与下落动作，避免抬升时冲击接触网导致的部件损坏，也能防止下落时速度过快造成机构自身的冲击损伤。双导向柱的支撑结构具备足够的结构刚度，能够承受车辆运行过程中产生的振动与冲击，保证在车辆高速行驶状态下受电端与接触网的接触压力保持稳定，不会出现离线拉弧的问题。整套机构的运动部件均采用铰接连接，各铰接点预留了润滑注油位置，日常维护时可定期加注润滑脂，降低铰接点的磨损，延长机构的整体使用寿命。
