单立柱支撑小型皮带输送设备结构

　　这款小型皮带输送结构，主要面向轻工装配、电子元器件分拣、小包装物料周转这类窄空间作业场景设计，区别于大跨度长距离的矿用、物流仓储输送线，它的占地边界极小，单根立柱落地安装的形式，不需要在作业面预留大面积的机架固定点位，很适合嵌入现有工作台的侧边、装配工位之间的衔接空隙，完成工序间的短距离物料传递，比如把注塑机出料口的小型塑件送到质检工位，或是把包装工位的成品小盒转运到装箱台，不需要改动原有车间的工位布局，就能补上工序间的物料流转缺口。

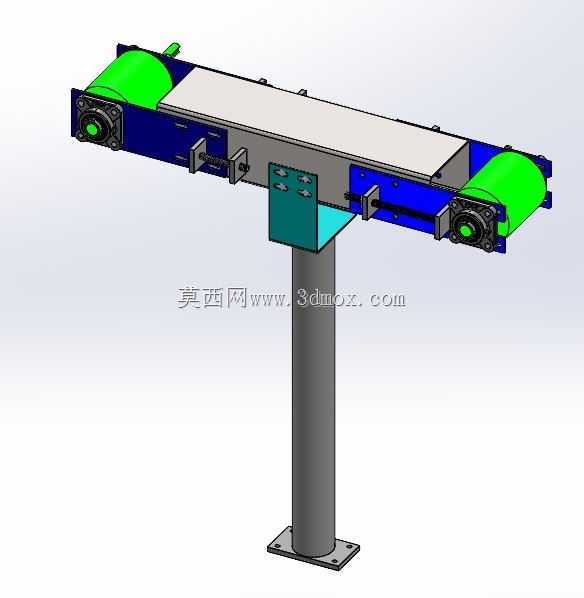

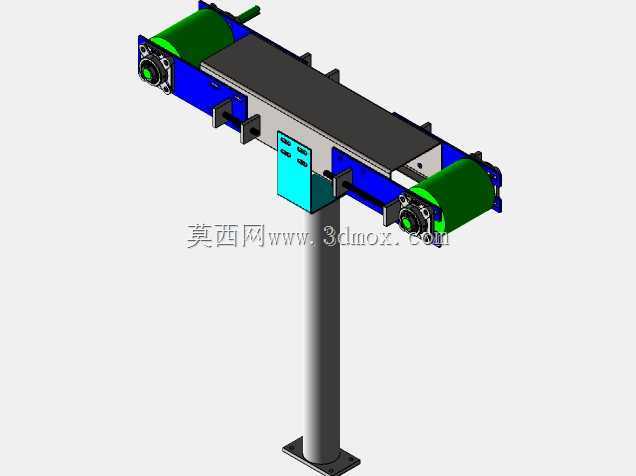

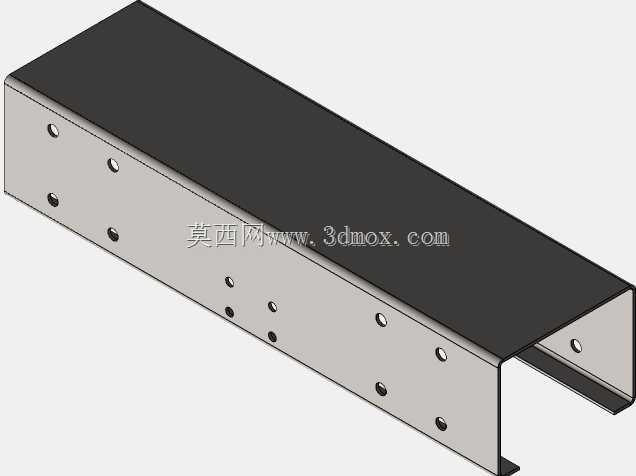

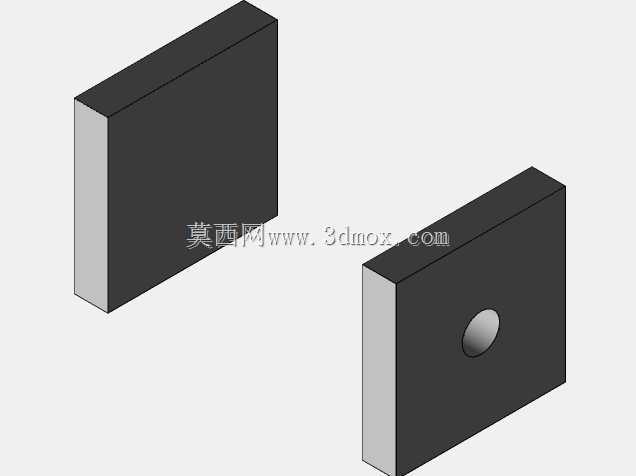

　　从结构设计逻辑来看，整体采用单根圆形钢管作为主支撑，底部搭配方形法兰安装板，法兰上预留四个螺栓固定孔，安装时可以直接通过膨胀螺栓固定在水泥地面，也可以搭配脚轮做成可移动形式，适配需要频繁调整工位布局的柔性生产场景。支撑立柱上方连接的是输送段的主横梁，横梁采用折弯钢板拼焊成型，既保证了整体的刚性，避免皮带运行时出现机架颤振导致的物料跑偏，又控制了整体自重，单人就能完成设备的移位与安装调整。

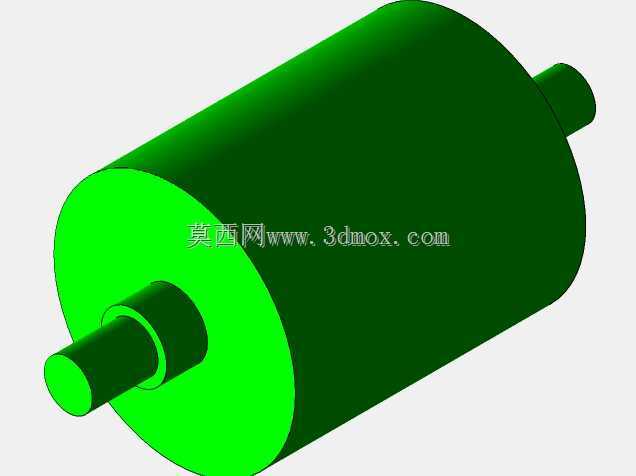

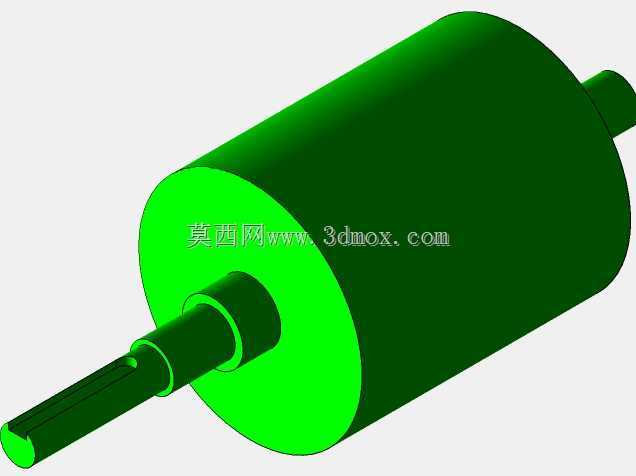

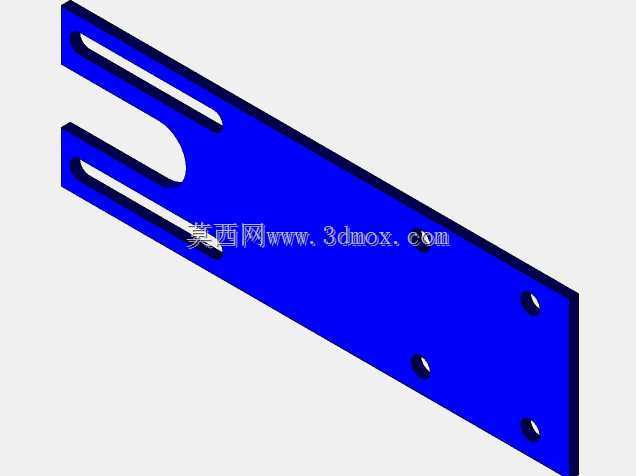

　　输送段的两端分别设置主动滚筒与从动滚筒，主动端配套的驱动电机采用直连安装的形式，省去了额外的链传动或带传动减速结构，减少了传动环节的能量损耗与故障点，电机外罩做了圆弧防护处理，避免作业过程中衣物、工具卷入传动部位。从动端设计了可调式张紧结构，通过机架侧边的调节螺栓就能调整从动滚筒的前后位置，既可以在皮带长期使用出现拉伸松弛时调整张紧力，也能在安装更换皮带时快速放松滚筒，降低维护操作的难度。皮带下方沿横梁长度方向设置了光滑的承托板，避免输送较重物料时皮带出现下凹变形，保证输送面的平整度，适合输送底部平整的盒装、袋装小型物料，不会因为输送面凹陷出现物料卡滞、滑落的问题。

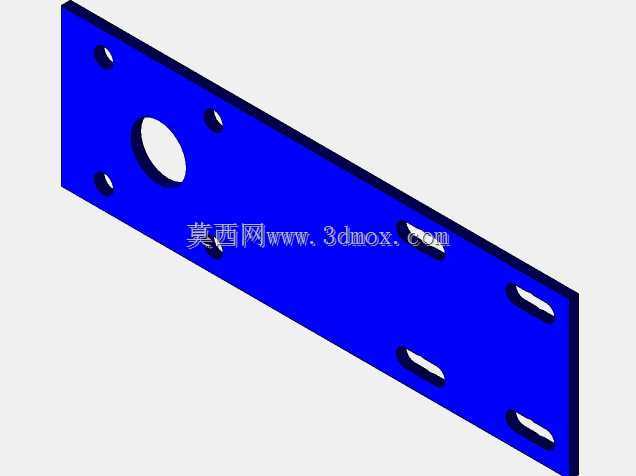

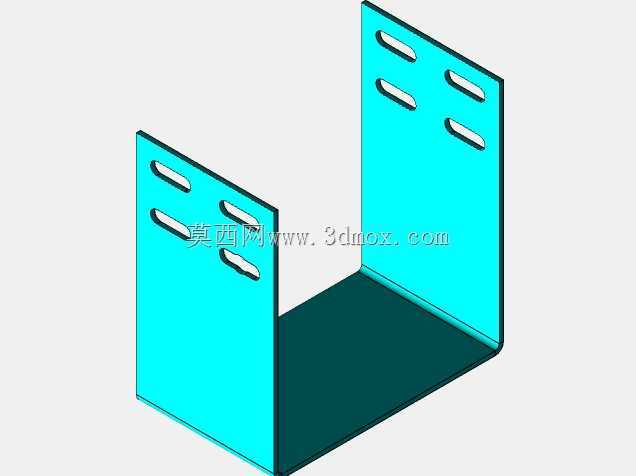

　　两侧的机架侧边预留了标准的安装孔位，可以根据实际使用需求加装光电传感器支架、挡料条、导向护栏，或是对接其他工位的接料溜槽，不需要额外在机架上钻孔焊接，降低了现场改造的工作量。设备的输送面高度可以根据对接工位的高度做定制调整，立柱与上部横梁的连接位置设置了锁紧结构，松开锁紧件就能上下调整横梁的高度，适配不同高度的作业台面，不需要重新制作支撑结构。

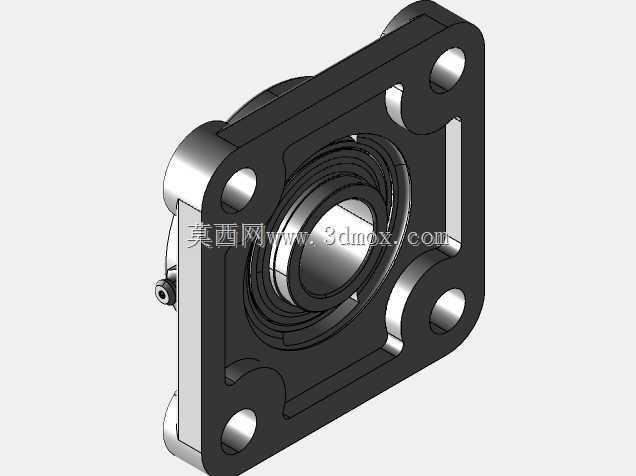

　　从安装边界来看，这款输送设备的横向宽度控制在较窄的范围，长度方向可以根据实际输送距离做模块化拼接，单段标准长度的输送段不需要拆分就能通过普通货梯转运，适合在多层厂房、空间狭窄的老旧车间内安装使用。滚筒两端的轴承座采用嵌入式安装，固定在机架两端的侧板上，轴承选用密封型深沟球轴承，能适应车间内多粉尘的作业环境，减少粉尘进入轴承导致的卡滞磨损，延长日常维护的周期。皮带选用绿色PVC轻型材质，摩擦系数适中，既可以保证输送过程中物料不会轻易滑动，又不会因为摩擦力过大导致物料在端部堆积时出现过度磨损，适合输送温度不高、无尖锐棱角的成品工件与包装物料。

　　在实际选型应用中，这类小型输送结构不需要复杂的土建基础，安装调试周期极短，到场后只需要固定底部法兰、调整皮带张紧度、接通电源就能投入使用，很适合中小批量生产的加工车间做临时或长期的工序衔接使用，相比大型输送线，它的投入成本更低，调整灵活性更强，能适配多品种小批量生产模式下频繁调整产线布局的需求。设计过程中特意规避了复杂的异形结构，所有零部件都采用标准型材与通用标准件加工，后期更换易损件时不需要定制特殊配件，普通机加工车间就能完成备件的加工制作，降低了设备全生命周期的使用成本。
