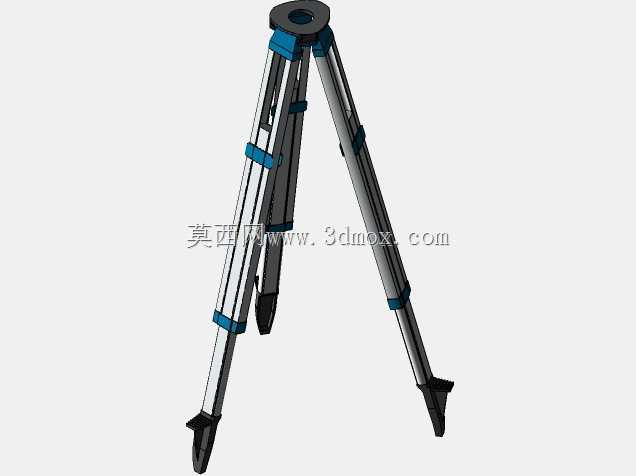

测绘作业用伸缩式三脚架支撑结构

　　在工程测绘、建筑施工放样、激光水平仪布设、全站仪架设这类户外作业场景里，支撑结构的稳定性直接决定测量数据的可靠性，这款三脚架结构正是针对这类高频户外作业需求设计的支撑载体。从实际使用逻辑出发，这类支撑结构首先要解决的是不同地形下的架设适配问题，野外作业时经常会遇到碎石坡、松软土层、硬化路面等差异化地面条件，三个支腿的独立调节结构可以单独调整每根支腿的伸出长度，配合支脚末端的尖刺结构，在松软土层可以插入土体获得足够抓附力，在硬化路面则可以依靠支脚端面的摩擦力保持稳定，避免作业过程中出现支撑滑移。

　　结构设计上，支腿采用多段伸缩式嵌套结构，每段伸缩节都配有锁紧卡扣，调节时可以根据作业人员的操作高度、架设点位的地形高差快速锁定支腿长度，不需要额外工具就能完成架设调整，适配从1米左右的低位激光标线作业到1.6米左右的人眼高度观测作业的不同高度需求。顶部的连接基座采用标准的测绘仪器连接接口，内径尺寸适配主流测绘设备的安装螺柱，基座平面带有定位止口，安装仪器时可以快速对中，减少架设时的调平耗时，基座下方的连接盘和三根支腿采用铰接结构，铰接点带有阻尼结构，展开支腿时可以自动保持张开角度，不会出现支腿突然收拢的安全隐患。

　　从安装边界来看，支腿完全收拢时整体结构紧凑，可以放入常规的测绘设备便携包内，方便作业人员转场携带；完全展开时三个支腿的支撑跨距足够大，重心落在支撑三角形的中心区域，即使遇到户外阵风或者作业人员轻微触碰设备，也不会出现倾覆问题。支腿表面的防滑箍结构一方面可以在伸缩调节时增加手部摩擦力，避免戴手套操作时打滑，另一方面也可以作为支腿伸出长度的标识，快速将三根支腿调整到大致相同的长度，减少后续精调平的工作量。

　　在结构强度设计上，支腿主体采用轻质高强度的型材结构，在保证整体支撑负载能力的前提下尽可能降低自身重量，单根支腿可以承受不低于15kg的垂直载荷，完全覆盖全站仪、激光水平仪、标线仪、小型卫星定位接收机这类常规测绘设备的重量需求。铰接部位的销轴采用耐磨材质，长期反复展开收拢也不会出现旷量，避免长期使用后支腿晃动影响测量精度。支腿的锁紧结构采用偏心压紧式设计，锁紧时可以通过杠杆力将伸缩节牢牢压紧，不会因为设备自重或者长时间架设出现锁紧失效、支腿回缩的问题，哪怕在夏季高温户外环境下，锁紧结构的材料性能也能保持稳定，不会因为温度升高出现锁紧力下降的情况。

　　实际作业过程中，这类三脚架的使用频率极高，经常需要在不同作业点位之间转场，所以结构的耐用性也是设计时重点考虑的方向，支腿表面做了耐磨防刮处理，搬运过程中碰到硬质物体也不容易出现掉漆或者变形，支脚的尖刺部分采用可更换结构，长期使用磨损后可以单独更换尖刺部件，不需要整体更换支腿，降低后期使用维护成本。顶部基座的连接螺孔采用内嵌金属螺母的结构，反复拆装仪器也不会出现螺纹滑牙的问题，保证长期使用的连接可靠性。

　　不同于室内使用的小型支架，户外测绘用的三脚架还要考虑不同温湿度环境下的适配性，结构上所有活动部件都预留了足够的配合间隙，在低温环境下也不会因为材料收缩出现卡滞，在高湿度环境下也不容易出现锈蚀问题，保证在各类复杂户外工况下都能快速完成架设，为测量设备提供稳定可靠的支撑基准，减少因为支撑结构不稳定带来的测量误差，提升外业作业的效率和数据准确性。
