数控设备XY轴导轨防护防尘结构

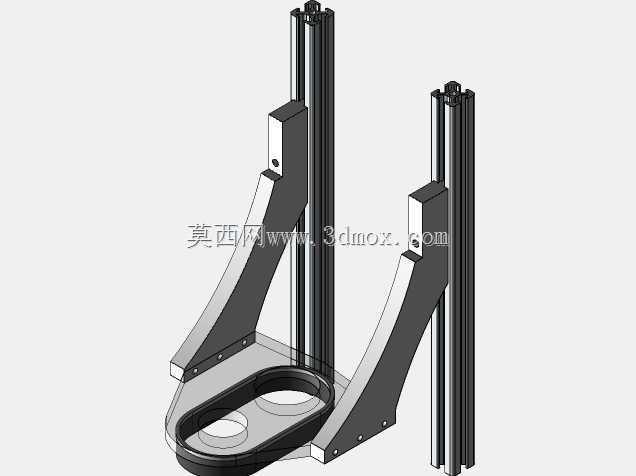

　　在数控加工设备的日常运行场景里，XY运动轴的导轨、传动部件长期暴露在加工环境中，切削碎屑、粉尘、切削液飞溅物很容易附着在导轨面、丝杠滚道上，轻则加速导轨滑块的磨损，导致运动精度下降、反向间隙增大，重则直接卡滞滑块、刮伤导轨镀铬层，造成设备非计划停机，这类防护结构的设计核心就是在不影响轴系运动行程的前提下，实现运动区域的动态密封防护。这款防护结构采用分体式支撑搭配柔性罩体的组合方案，两侧的支撑件直接依托设备现有铝型材导轨的安装槽位固定，不需要额外在床身基体上打孔攻丝，安装时只需要匹配铝型材的槽宽规格，将支撑件的卡装结构嵌入型材槽内，调整好前后位置后用锁紧螺钉固定即可，不会破坏原有床身的结构强度，也能适配不同行程长度的XY轴安装需求，

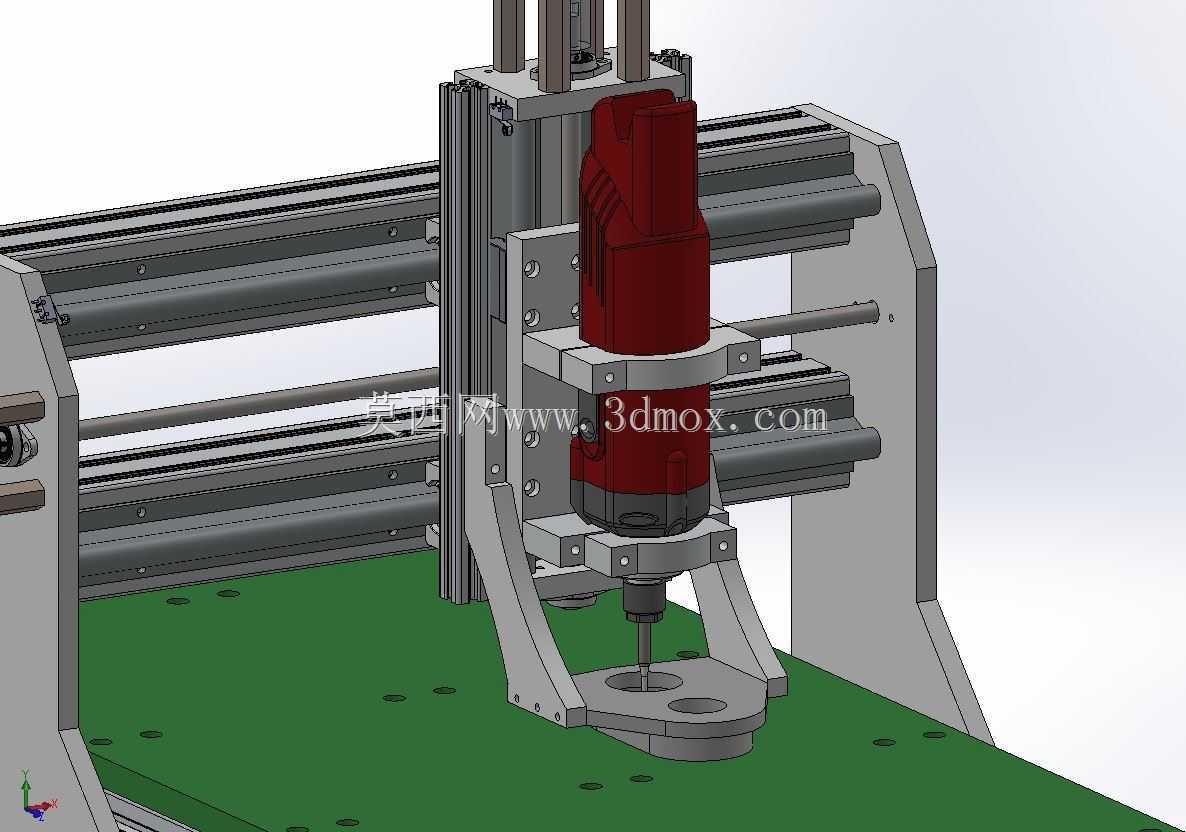

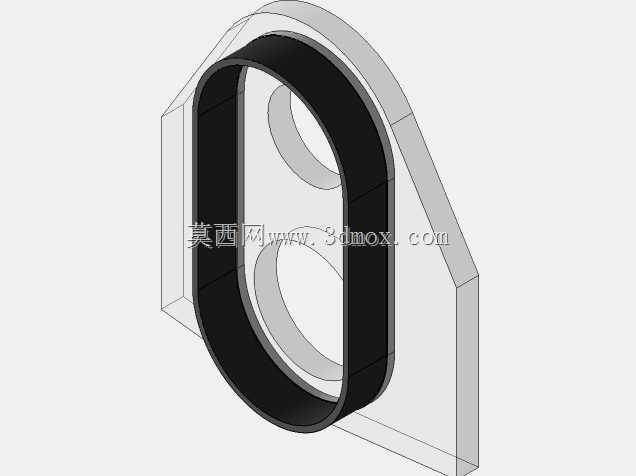

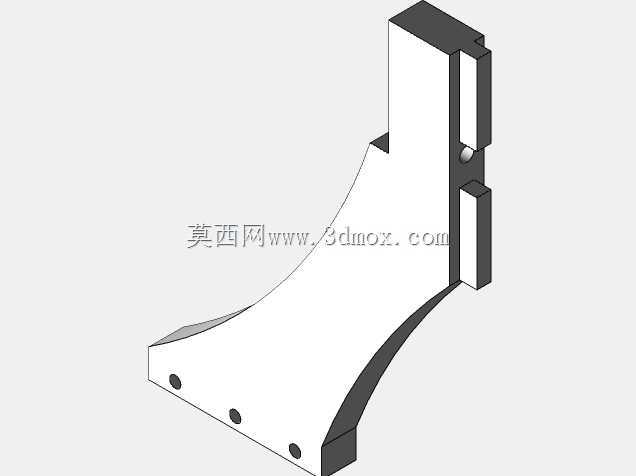

　　支撑件的折弯角度经过反复校核，完全避让开导轨滑块的运动路径，不会在轴系快速移动时产生运动干涉。柔性罩体部分采用丙烯酸材质热压成型，搭配HPL耐磨层做接触面强化，边缘做圆弧翻边处理，既可以阻挡大尺寸的金属切屑直接冲击导轨面，也能阻隔细小的磨削粉尘飘入传动区域，罩体的轮廓完全匹配XY轴的运动包络，在轴系做全行程往复运动时，罩体可以随运动位置动态形变，不会产生额外的运动阻力，也不会因为长期往复弯折出现疲劳开裂。支撑件采用铝合金材质铣削加工，表面做阳极氧化处理，和铝型材导轨的接触面上预留了0.2mm的调整间隙，安装时可以根据导轨的实际平行度微调支撑角度，保证罩体和运动部件的间隙均匀，避免运动过程中出现剐蹭异响。从安装边界来看，

　　支撑件的安装孔位间距匹配标准40系列、30系列工业铝型材的槽距，不需要额外做转接件，对于现有数控设备的后期改造也能直接适配，不需要改动原有轴系的限位开关、拖链等周边部件的安装位置。在实际加工场景中，这类防护结构尤其适配雕铣设备、小型数控钻铣床的XY轴防护，这类设备加工时产生的碎屑颗粒小、飞溅范围大，传统的伸缩钢板护罩成本高、占用安装空间大，而这种结构的整体厚度控制在80mm以内，不会额外增加轴系的运动负载，罩体的透明丙烯酸材质还可以直接观察到导轨面的润滑状态，日常维护时不需要完全拆卸护罩就能检查导轨的积屑情况，降低日常维保的工作量。设计过程中重点校核了支撑件的悬臂强度，在罩体承受切屑冲击、切削液喷淋的工况下，支撑件的形变量控制在0.

　　1mm以内，不会因为长期受冲击出现支撑变形，导致罩体偏移剐蹭运动部件，同时支撑件和铝型材的连接位置做了防松设计，在设备高速往复运动的振动工况下，锁紧螺钉不会出现松脱移位。罩体和运动部件的连接位置采用快拆式压条固定，当罩体出现磨损需要更换时，只需要松开压条上的两颗手拧螺钉就能取下旧罩体，更换新罩体的过程不需要拆卸两侧的支撑结构，全程操作不超过十分钟，能大幅减少设备维护的停机时间。和传统的帆布软连接护罩相比，这种材质的罩体不会吸附切削液，也不会因为长期接触油污出现硬化脆裂，表面光滑的HPL层不容易附着切屑，日常清理只需要用压缩空气吹扫就能将表面积聚的碎屑吹除，不会出现碎屑嵌在织物纤维里反复磨损罩体的问题。在结构细节上，支撑件的下端做了导流斜面，落在支撑件上的切削液和碎屑会顺着斜面直接流向设备的排屑槽，不会在支撑件和导轨的连接位置堆积，避免长期堆积的碎屑卡入导轨滑块的密封胶条，破坏滑块本身的密封结构。
