Hitec D845WP防水大扭矩舵机结构设计

　　在航模、特种机器人、工业自动化执行端的选型场景里，高防护等级的大扭矩舵机一直是户外作业设备、水下探测装置、重载航模的核心执行部件，Hitec D845WP这款舵机的三维结构设计，完全围绕高负载、高防护、易集成的实际工程需求展开，从结构件的配合公差到安装边界的预留，都充分考虑了实际装配与工况适配的细节。先从实际应用场景来看，这类舵机常被用在1:5比例的重载遥控模型车转向机构、大型固定翼航模的襟翼与舵面控制、水下ROV的姿态调整关节、户外巡检机器人的云台俯仰机构，甚至部分小型工业自动化设备的工位切换执行端，这些场景普遍存在两个共性需求：一是输出扭矩足够支撑重载工况下的精准定位，二是防护等级足够应对溅水、扬尘甚至短时浸水的户外/水下环境，

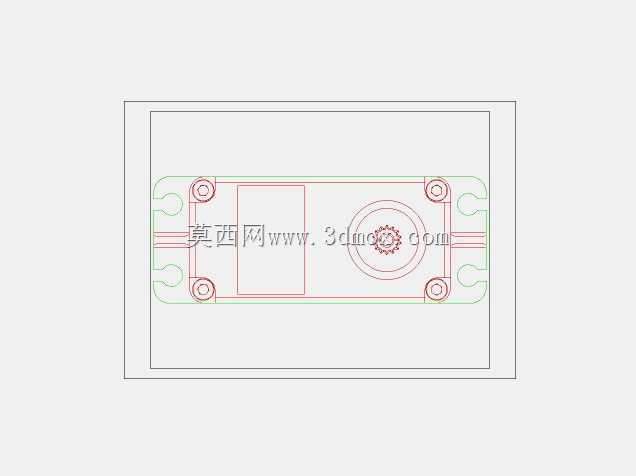

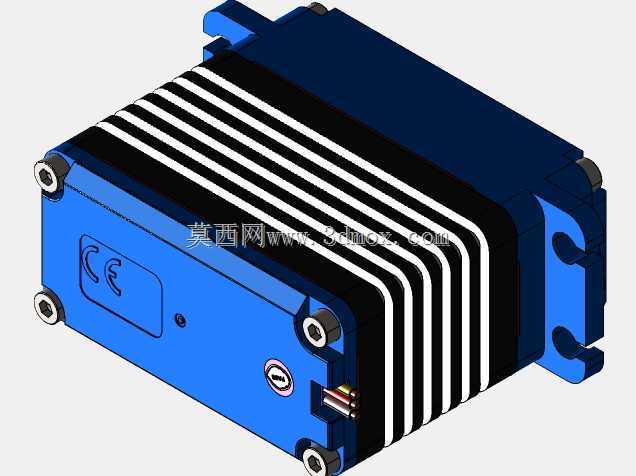

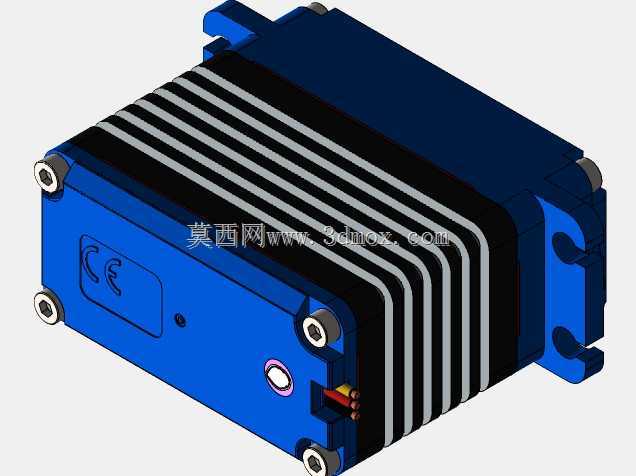

　　这款舵机的结构设计从一开始就瞄准了这些痛点。从产品功能特性来看，这款舵机采用金属齿轮组传动，区别于普通塑胶齿轮舵机的低负载特性，金属直齿+行星减速的组合既保证了大扭矩输出下的齿轮强度，又通过合理的齿隙控制保证了定位精度，不会出现重载下打齿、回程间隙过大的问题；上下壳体结合面、输出轴位置都做了密封结构设计，壳体结合处预留了密封胶圈的安装槽，输出轴位置采用双O型圈密封，能够有效阻挡水汽、粉尘进入舵机内部，满足户外雨天作业、短时浅水作业的防护需求；顶部的输出舵盘采用标准花键配合，兼容市面上通用的金属舵盘、摇臂配件，不需要额外定制转接件就能完成装配。再看设计思路的细节，整个舵机的结构布局采用上下分体式壳体，上壳体为蓝色高强度工程塑料材质，兼顾轻量化与结构强度，下壳体为散热筋结构的金属材质？不对，仔细看结构，下壳体的散热鳍片设计是为了在大电流持续输出时快速散出内部电机与驱动板的热量，避免长时间重载下过热烧损驱动电路；内部的直流伺服电机、减速齿轮组、电位器位置反馈组件采用同轴布局，尽可能压缩整体体积，同时保证动力传递路径最短，减少传动过程中的扭矩损耗；出线位置做了防水接头的预留结构，线缆与壳体之间的密封件可以防止水从线缆穿入位置进入内部，很多同类型防水舵机容易忽略出线位的密封，导致实际使用中水汽从线缆缝隙渗入，这款设计在这个细节上做了充分考量。关于外形尺寸与安装边界，这款舵机采用标准的大尺寸舵机安装孔位，两侧的安装耳预留了标准M3螺丝的安装孔，

　　孔距符合行业通用的大舵机安装规范，不需要在设备安装支架上重新打孔适配；整体外形为规整的长方体结构，输出轴位于壳体顶部中心位置，安装时只需要预留出舵盘转动的空间即可，不会因为异形结构导致安装干涉；输出轴的伸出长度经过精准计算，既保证舵盘安装后不会与壳体上盖产生摩擦，又不会因为轴伸过长导致受力点外移增加轴的负载，在做设备结构设计时，可以直接按照三维模型里的安装孔位、外形轮廓做安装支架的设计，不需要反复打样验证干涉问题。从结构设计的工程细节来看，这款舵机的内部齿轮组定位采用铜套轴承支撑，区别于普通塑胶轴承的低耐磨特性，铜套在高负载转动下的磨损量更小，能够有效延长舵机的使用寿命；电位器与输出轴的连接采用无间隙配合，保证位置反馈的精度，不会因为连接间隙导致舵机定位偏差；壳体内部的驱动板安装位置预留了足够的散热空间，驱动板上的功率器件紧贴金属下壳体，通过壳体直接散热，不需要额外加装散热片就能满足持续大负载工作的散热需求。在做设备集成设计时，这款舵机的三维模型可以直接导入装配体中，模拟舵机满行程转动时的干涉情况，提前验证摇臂长度、安装位置是否合理，避免实际装配时出现舵机转动到极限位置撞到设备其他结构的问题；同时模型里包含的内部结构细节，也可以帮助设计人员了解舵机的受力传递路径，在设计安装支架时针对性加强受力位置的结构强度，避免支架在舵机大扭矩输出时出现变形。很多设计人员在选型舵机时，往往只关注扭矩参数、防护等级参数，忽略了安装尺寸、结构细节的适配性，

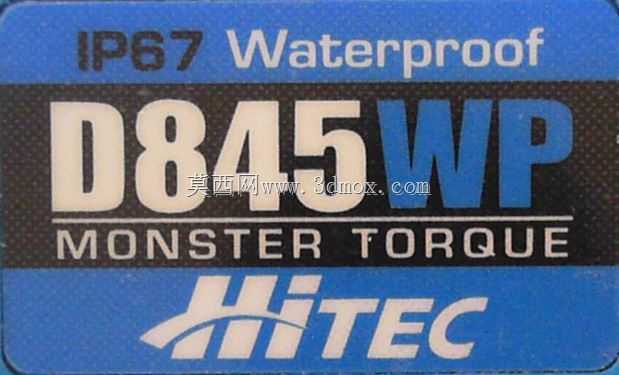

　　导致买回来的舵机装不上，或者转动时出现干涉，这款舵机的三维结构完整还原了所有外形细节、安装孔位、转动行程边界，能够直接用于设备的整体装配设计，减少选型与设计阶段的反复验证成本。另外，这款舵机的顶部标签位置、出线方向都在模型里做了精准还原，设计时可以提前预留出线缆的弯折空间，避免线缆被壳体或者其他结构件挤压破损；壳体上的固定螺丝位置也做了还原，设计安装支架时可以避开螺丝头的凸起位置，保证安装面贴合平整。对于做机器人关节设计的工程师来说，这款舵机的输出扭矩、防护等级都适合作为小型户外机器人的关节执行器，通过三维模型可以直接设计关节的连接结构，将舵机集成到机器人的关节内部，不需要额外做防护外壳，减少整体结构的体积与重量；对于航模设计人员来说，这款舵机的重量、重心位置都在模型里有准确体现，可以直接用于航模的重心配平计算，提前调整航模内部的设备布局，保证飞行时的重心位置符合设计要求。
