莫利德gusano手动操作机械结构件

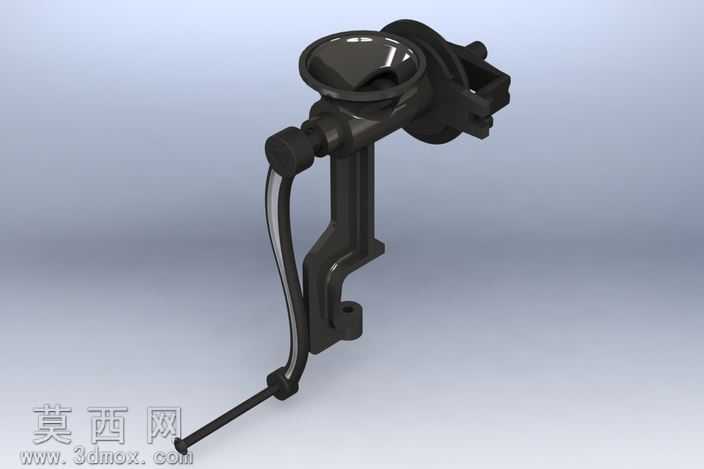

本作品为莫利德gusano手动操作类机械结构件的三维建模作品，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械结构的实际装配逻辑与尺寸规范，对每一处结构细节都做了精准还原。首先在建模阶段，设计人员先梳理该构件的功能逻辑：该构件属于手动操控类的五金机械部件，主体包含支撑基座、操控拨杆、连接管路、顶部承接腔体四个核心功能模块，建模时先绘制各部分的基准草图，通过拉伸、旋转、扫描等基础特征命令搭建主体轮廓，再对安装卡扣、铰接转轴、拨杆弯折处、管路衔接位等细节做精细化处理，比如拨杆的弧形弯折部分采用扫描特征配合路径引导线完成，保证曲面过渡顺滑无棱角，铰接位置预留了标准的装配间隙，还原真实部件的活动空间。材质与渲染阶段，主体支撑结构采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、反射率参数模拟工程塑料的磨砂质感，连接管路部分采用银灰色金属材质，添加细微的拉丝纹理提升真实感，顶部承接腔体的透明视窗部分采用半透明玻璃材质，调整折射参数还原玻璃的通透效果，渲染时采用柔和的侧上方打光，突出结构的轮廓层次与不同材质的质感差异，避免阴影过重遮挡结构细节。结构设计上，该构件充分考虑手动操作的人机工程学，拨杆的长度、弯折角度都适配人手握持施力的习惯，支撑基座的卡扣结构可快速完成与配套设备的卡接安装，无需额外紧固件即可实现初步固定，连接管路用于介质或控制信号的传导，与主体衔接处做了密封位的结构预留，顶部承接腔体用于对接配套的功能组件，整体结构紧凑，各部件之间的装配关系清晰，没有冗余结构，在保证结构强度的前提下尽可能控制整体重量。建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整各部分尺寸，适配不同规格的配套设备，装配体模式下可实现拨杆的活动模拟，直观展示手动操作时的运动轨迹，验证结构运动过程中是否存在干涉问题，为后续的实物生产、装配调试提供精准的三维数据参考。
