翻盖式凸轮传动传感执行机构

　　在工业自动化产线的工位到位检测、小型工装的动作触发反馈场景里，这类带翻盖防护结构的凸轮式传感执行组件，往往承担着物理动作触发与信号反馈的双重作用，区别于裸露安装的接触式传感元件，它的翻盖式外壳能在冲压、装配这类多金属碎屑、切削液飞溅的工位上，给内部的触发结构提供可靠的物理防护，避免杂物卡滞导致的信号误报或者触发失效。

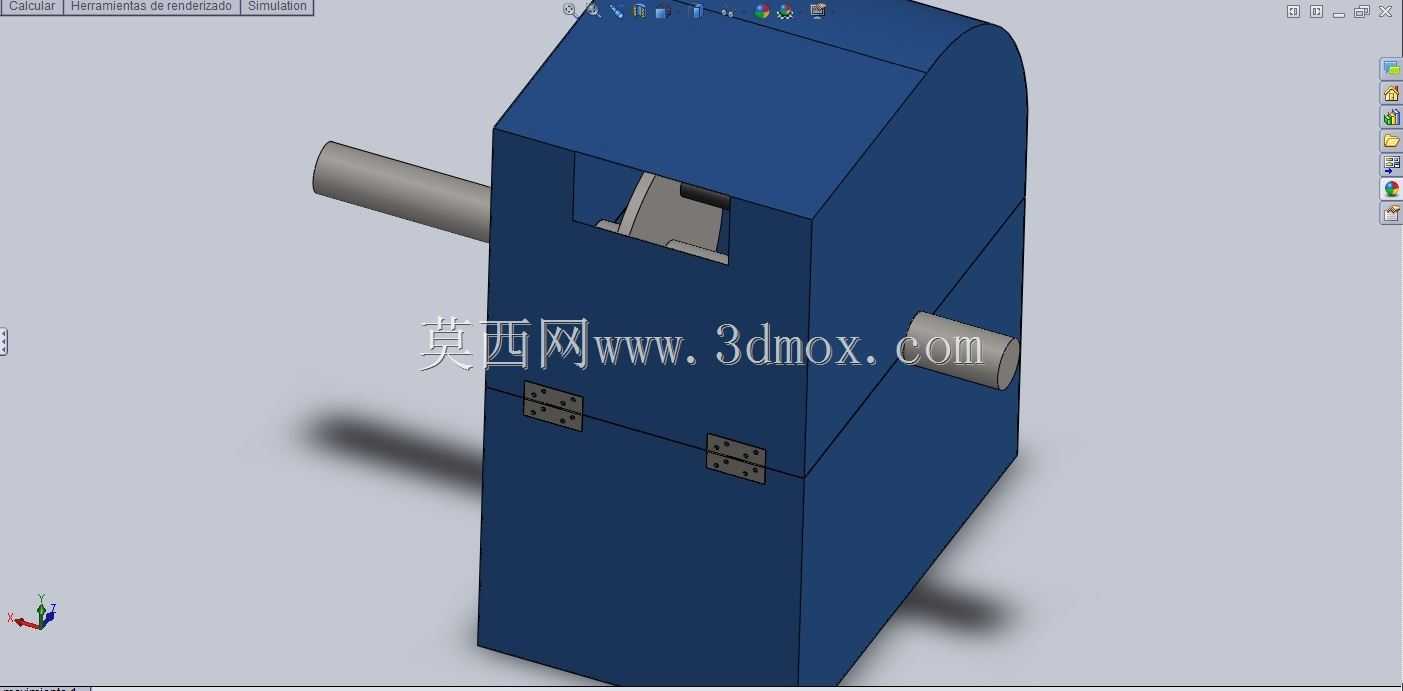

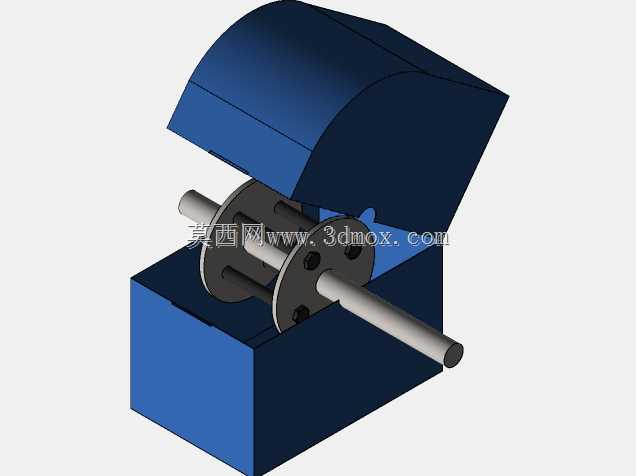

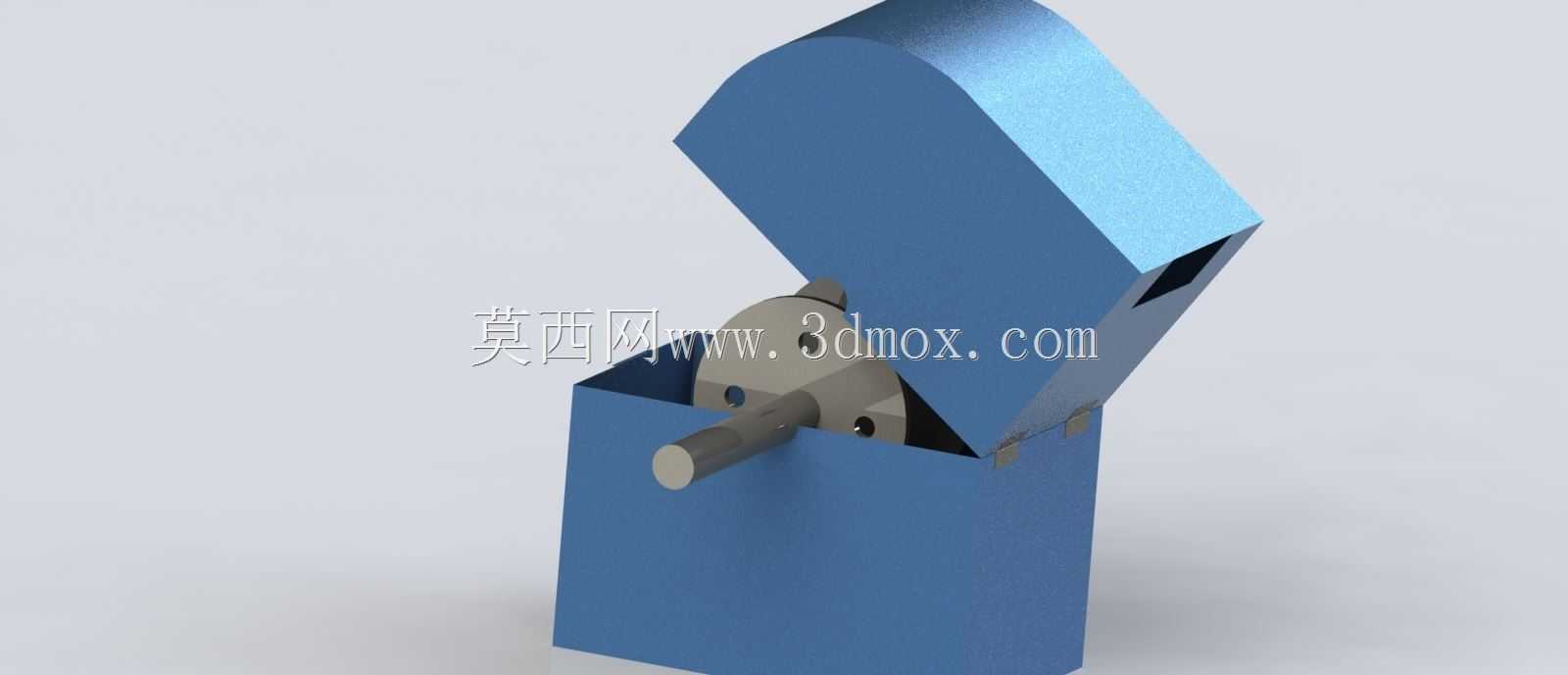

　　从结构设计逻辑来看，整个组件采用方形基座作为安装载体，基座内部预留了凸轮转轴的装配腔室，转轴一端伸出基座侧面作为动作输入端，可直接对接产线上的拨杆、凸轮顶杆等动力输出部件，不需要额外加装传动转接件，能减少装配环节的累计误差。上半部分的翻盖采用圆弧过渡的盒型结构，和基座的配合面做了止口设计，合盖后能形成半封闭的防护空间，内部的触发凸轮、传感触发片都被容纳在这个空间里，翻盖的开合角度做了机械限位，最大开启角度不会超过75度，既方便日常维护时快速检查内部结构状态，也不会因为翻盖开度过大碰撞周边的管线或者相邻工位的设备。

　　转轴部分的设计考虑了长期往复动作的磨损问题，转轴和基座的配合位置预留了衬套安装位，实际装配时可根据使用场景选择铜基石墨衬套或者工程塑料衬套，适配不同的动作频率需求，低速低频次的工位用POM衬套就能满足降噪需求，高频次往复动作的工位换用铜基衬套能大幅提升使用寿命。凸轮部分的轮廓采用等速运动曲线设计，触发行程的推程和回程段都做了圆角过渡，不会在动作过程中出现刚性冲击，带动触发片动作时的接触压力平稳，能避免传感元件因为瞬间冲击力过大出现损坏。

　　安装边界上，整个组件的基座为规整的方形结构，底部预留了四个沉头安装孔，孔位间距按照标准工业铝型材的槽距设计，可直接安装在40系列或者30系列的工业铝型材机架上，不需要额外加工转接板。侧面伸出的转轴轴心距离基座安装底面的高度做了统一化设计，和常规的小型机械拨杆、工位阻挡器的输出轴中心高保持一致，现场改造替换时不需要重新调整对接部件的安装高度，能大幅缩短产线改造的停机时间。翻盖顶部预留了一个小型的观察通孔，不需要打开翻盖就能直接观察内部凸轮的位置状态，日常巡检时能快速判断组件是否处于正常的触发位置，减少维护的工作量。

　　在实际应用中，这类组件常被用在小型装配工位的工件到位确认环节，当工装板带着工件移动到指定工位时，工装板侧面的拨块会带动组件的输入转轴转动，转轴带动内部凸轮转动压下传感触发片，输出工件到位的信号给产线PLC，触发后续的装配或者检测动作，当工件流走后，转轴在内部复位扭簧的作用下回到初始位置，翻盖在这个过程中始终罩住内部的传动结构，哪怕工位上有装配产生的塑料碎屑、螺丝掉落，都会被翻盖挡住，不会落到凸轮和转轴的配合缝隙里造成卡滞。区别于光电类的非接触传感器，这种机械式的触发结构不会受到车间内的焊接弧光、切削液雾气的干扰，在环境复杂的机加工工位上运行稳定性更高，不会出现因为光线干扰、镜头沾污导致的信号误判。

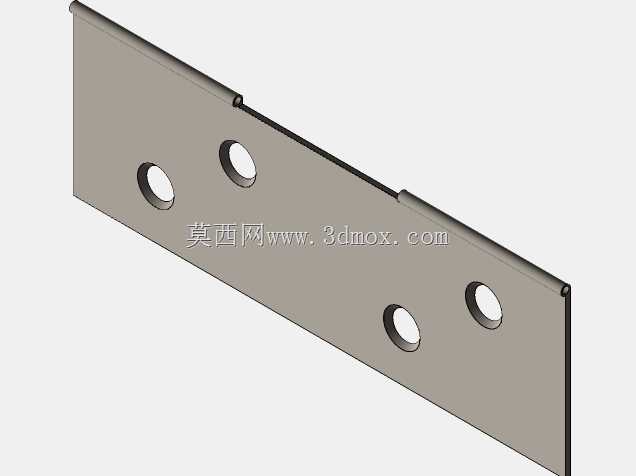

　　结构细节上，翻盖和基座的铰接位置采用了隐藏式的销轴设计，销轴两端做了卡簧限位，长期往复开合不会出现销轴窜动脱落的问题，铰接位置的配合间隙控制在0.1mm以内，既保证翻盖开合顺畅，也不会因为间隙过大让碎屑从铰接缝隙进入内部。基座的壁厚做了等强度设计，安装孔位置的局部壁厚做了加厚处理，锁紧安装螺丝时不会出现基座开裂的问题，其余非受力位置的壁厚做了适度减薄，在保证结构强度的前提下控制整体重量，不会给安装机架带来额外的负载。内部的触发片安装位置做了可调节的长槽设计，可根据实际需要的触发行程调整触发片的安装位置，适配不同行程的传感元件，不需要重新加工凸轮轮廓就能适配不同的触发距离需求，提升了组件的场景适配性。
