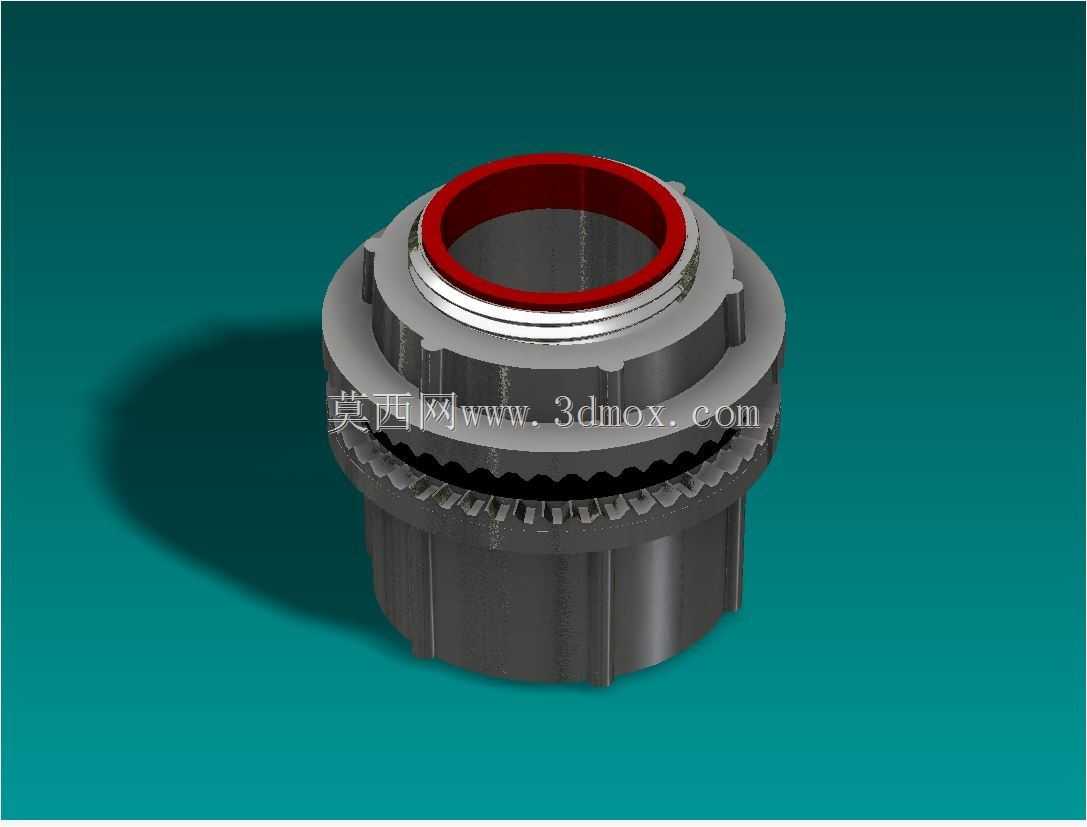

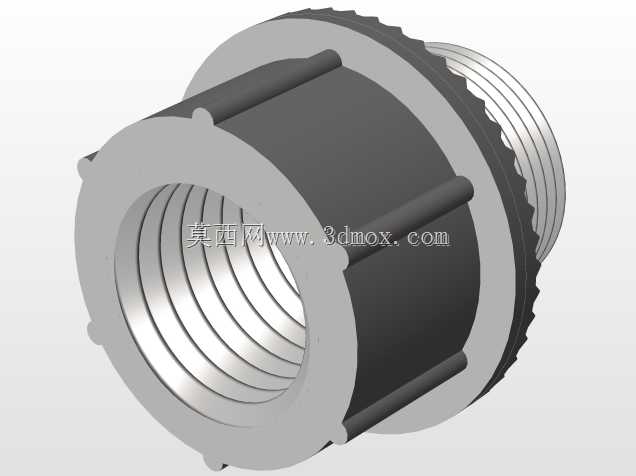

这款构件主要面向工业传感检测场景的安装配套需求,常见于旋转类设备的转速、位置传感单元安装工位,承担传感元件定位、旋转动密封衔接、轴向锁紧限位的多重作用,在机床主轴转速检测、工业机器人关节位置反馈、重型传动设备的转速监测工位都能见到同类结构的应用。从结构设计逻辑来看,构件主体采用阶梯式回转体构型,下部设置多道轴向防滑棱,用于和安装基座的内孔形成过盈配合后的周向止转,避免设备运行过程中构件受振动影响出现周向偏转,导致传感检测位置偏移引发数据误差。中部的外齿圈结构并非传动用途,而是用于和配套的锁紧卡环配合,通过齿间啮合实现轴向位置的无级调节锁止,安装时可以根据传感元件的实际安装深度,灵活调整构件的轴向伸出量,
调整到位后旋转卡环卡入对应齿槽即可完成锁止,相比传统的螺纹锁紧结构,这种齿圈锁紧的方式抗振性能更强,不会因为长期受交变振动出现螺纹松退的问题,尤其适合锻压、矿山这类振动幅值较大的工业场景。上部的内嵌红色密封环槽,用于安装氟橡胶材质的旋转密封圈,和穿过构件内孔的旋转轴形成动密封配合,阻挡设备运行过程中产生的金属碎屑、切削液、粉尘进入传感安装腔,避免传感元件被污染物侵蚀失效,密封槽的侧壁做了0.2mm的倒角处理,安装密封圈时不会刮伤密封唇口,能有效延长密封件的使用寿命。从安装边界尺寸来看,构件下部的配合外圆按照h7公差带设计,适配常规的传感器安装座内孔公差要求,内孔直径匹配常用的18-25mm直径的旋转检测轴,
整体轴向高度控制在45mm以内,安装时不需要对原有设备的安装位做大规模改造,直接替换原有同规格的传感基座即可完成适配。构件的上端面设置了三道环形定位凸台,用于和传感元件的安装端面贴合定位,凸台的平面度控制在0.02mm以内,保证传感元件和旋转轴的同轴度误差在允许范围内,避免因为安装倾斜导致检测间隙不均,出现检测数据跳变的问题。设计过程中特意将齿圈的齿形做了钝角处理,没有尖锐的棱角,安装调整时不会划伤操作人员的手部,同时齿槽的深度控制在2mm,既保证足够的锁止强度,又不会因为齿槽过深削弱构件整体的结构强度,经过有限元受力校核,在1500N的轴向冲击力作用下,齿根位置的最大应力远低于常用铸钢材料的屈服强度,
能满足重型工业场景的使用强度要求。下部的防滑棱采用直棱构型,相比网纹滚花的防滑结构,直棱的加工难度更低,批量生产时可以直接通过精密铸造成型,不需要后续的滚花加工工序,能有效控制生产制造成本,同时直棱和安装孔内壁的接触面积更大,止转效果更可靠。内孔的表面粗糙度控制在Ra1.6,既保证和旋转轴之间有足够的间隙避免刮蹭轴表面,又能和密封圈配合形成可靠的密封面,不会因为表面过于粗糙导致密封唇口异常磨损。这类构件在实际使用中,通常和霍尔式、磁电式转速传感器配套使用,构件随旋转轴同步转动,传感器通过检测齿圈或者内嵌磁环的转动频率输出转速信号,相比传统的外置式传感安装支架,这种内嵌式的基座结构能将传感元件完全封闭在安装腔内部,防护等级可以达到IP67,能在有喷淋、多粉尘的恶劣工况下长期稳定运行,不需要频繁做清洁维护。在设备维护检修时,只需要松开上部的锁紧卡环,就可以将构件整体从安装座中取出,不需要拆卸周边的其他管线和部件,检修效率相比传统的螺纹连接结构提升40%以上。
