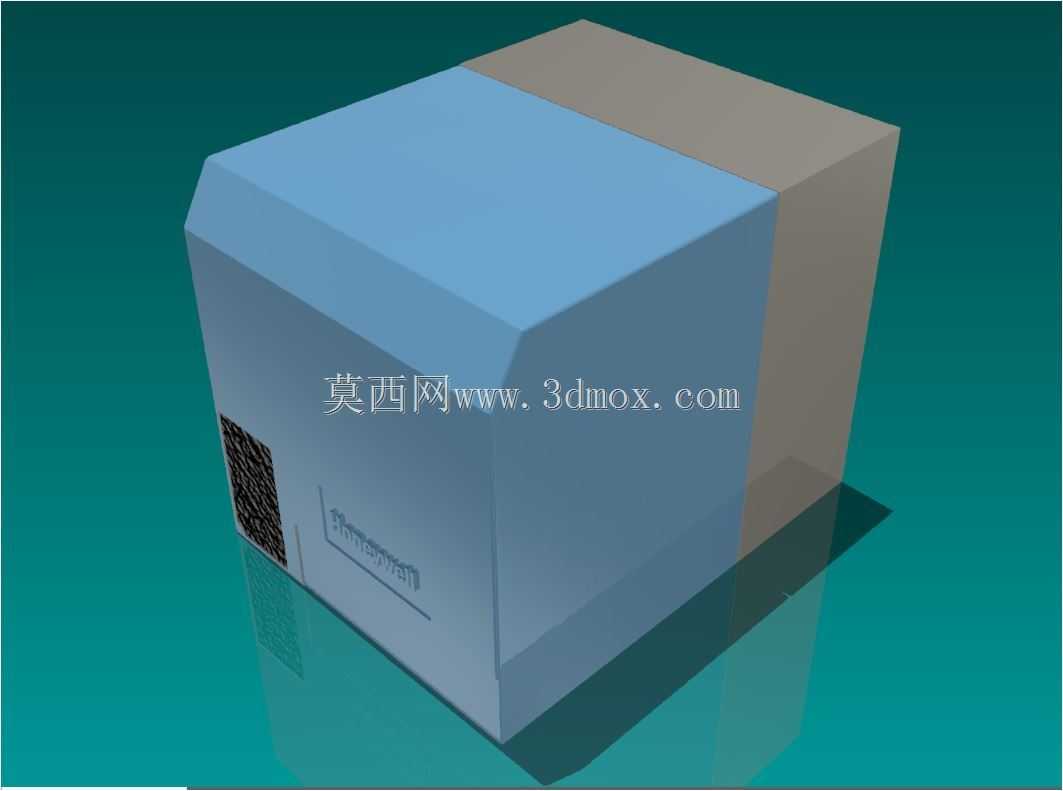

霍尼韦尔传感设备封装壳体结构设计

　　在工业现场传感检测单元的部署场景里，传感设备的防护壳体是决定元件运行稳定性的核心结构件，本次设计的盒式封装结构，针对工业级传感元件的安装防护需求做了全维度的结构适配。从实际工况出发，工业现场的传感单元往往需要面对粉尘附着、轻微溅水、设备运行带来的持续振动，还有布线时的空间干涉问题，所以壳体的结构设计没有采用复杂的曲面造型，而是选择规整的立方分体式结构，上下两部分壳体通过止口配合实现定位，配合面预留了密封胶条的安装槽位，不需要额外增加紧固件排布密度就能达到基础的IP防护等级，这种设计在装配时可以减少对位调整的时间，产线组装时工人不需要借助专用工装就能完成上下壳的扣合，后续维护拆解也不会破坏壳体的配合面。

　　从安装边界来看，壳体的外轮廓做了等壁厚处理，整体壁厚控制在2.5mm，既可以满足ABS或者PC注塑成型时的熔体流动要求，避免出现缩痕、填充不足的成型缺陷，也能控制整体的重量，在设备表面安装时不会因为自重过大带来额外的固定负载。壳体的侧面预留了标准的航插安装位，不需要额外开孔就能完成传感线缆的引出，线缆出口处设计了锥形的线缆密封结构，配合橡胶密封圈可以避免线缆拉扯时出现密封失效的问题。壳体的上下分体结构在内部做了PCB安装柱的预留，安装柱的高度根据常规工业传感板卡的元件最高高度做了避让，最高的电解元件位置对应的壳体内壁做了局部的沉台设计，不会出现板卡安装后元件顶到壳体内壁的问题，同时安装柱的内孔预置了铜嵌件的安装位，反复拆装也不会出现螺纹滑牙的情况。

　　在实际应用场景中，这类封装壳体可以适配多种工业检测场景的传感元件安装，不管是产线设备的运行状态监测、环境参数传感采集，还是工业控制回路里的信号检测单元，都可以通过调整内部安装柱的位置适配不同规格的板卡。壳体的外表面做了细微的磨砂纹理处理，既可以避免注塑时的流痕影响外观，也能在工业现场使用时减少指纹、油污的附着，日常清洁只需要用干布擦拭就能保持表面整洁。壳体的底部设计了两种安装固定结构，一种是四角的沉头螺丝孔，可以直接通过螺丝固定在设备的安装平面上，另一种是背部的DIN导轨卡扣槽，不需要额外的安装附件就能直接卡装在标准电气柜的导轨上，适配电气柜内的集成安装需求，两种安装方式不需要更换壳体主体，只需要选配对应的卡扣配件就能实现，大幅降低了不同安装场景下的配件开模成本。

　　从设计思路上，整个壳体没有做多余的装饰性结构，所有的结构特征都服务于装配效率、防护性能和安装适配性，比如上下壳的止口配合做了1.2mm的搭接量，既可以保证配合时的定位精度，也能在壳体受到侧向冲击力时避免上下壳出现错位分离；壳体的棱边做了R1.5的圆角处理，既可以避免注塑时的应力集中问题，也能在安装搬运时避免尖锐棱边划伤操作人员，同时圆角处理也能提升壳体整体的抗冲击性能，跌落时不会因为棱边应力集中出现开裂。内部的空间划分上，除了板卡安装区域，还预留了独立的接线腔空间，现场接线时不需要把整个板卡拆出来，只需要打开接线腔的小盖板就能完成线缆的压接，接线完成后盖板通过两颗小螺丝固定，既可以保证接线区域的防护，也能避免接线时误碰板卡上的敏感元件造成损坏。

　　考虑到工业现场的温度变化范围，壳体的材料选型适配了-20℃到70℃的工作温度区间，结构设计时也预留了材料热胀冷缩的间隙，上下壳的配合间隙控制在0.15mm，不会因为温度变化出现壳体胀裂或者配合松动的问题。壳体的顶部平面预留了标签粘贴区域，这个区域做了局部的光面处理，标签粘贴后不会因为表面纹理出现气泡、粘贴不牢的问题，方便现场运维人员标识传感设备的编号、检测参数等信息。整体结构的建模过程中，所有的配合特征都做了拔模处理，拔模角度统一为1.5度，满足注塑模具的开模要求，不需要后续做结构修改就能直接用于模具开发，同时所有的内部筋位都做了均匀的壁厚处理，筋位厚度控制在主体壁厚的0.6倍，避免成型时出现表面缩痕，影响壳体的外观质量。
