STM32F407开发板电路板结构设计

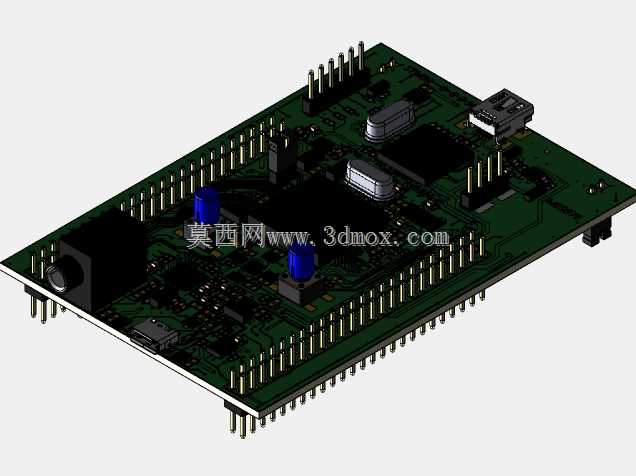

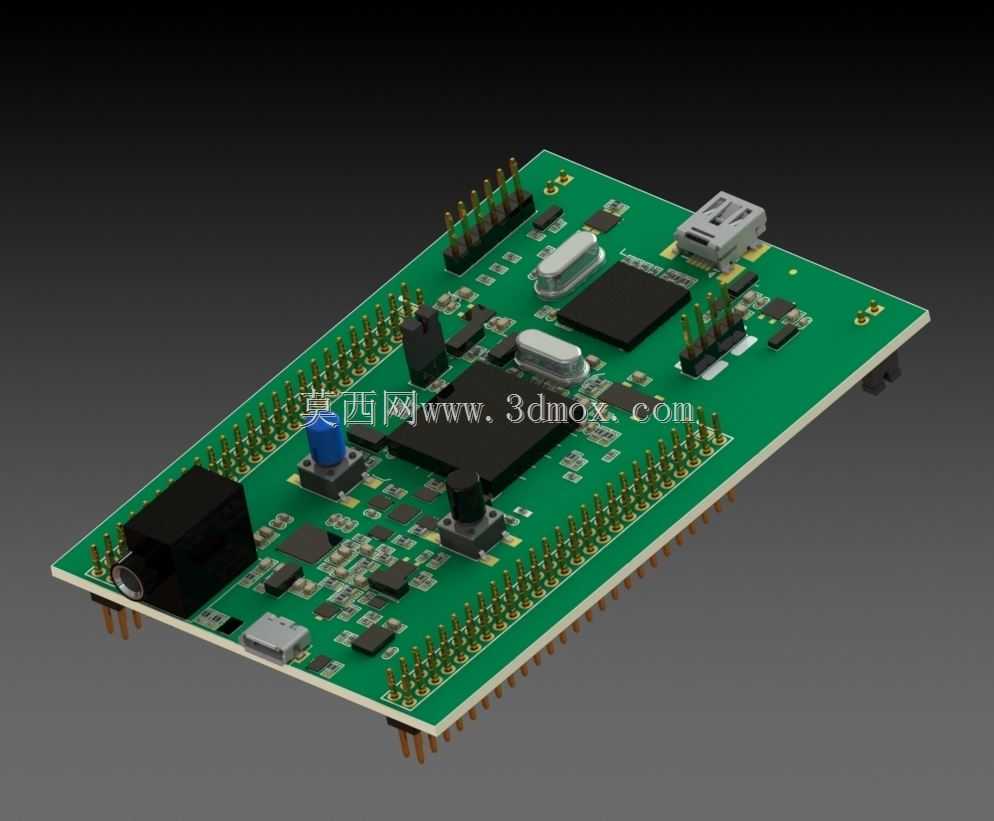

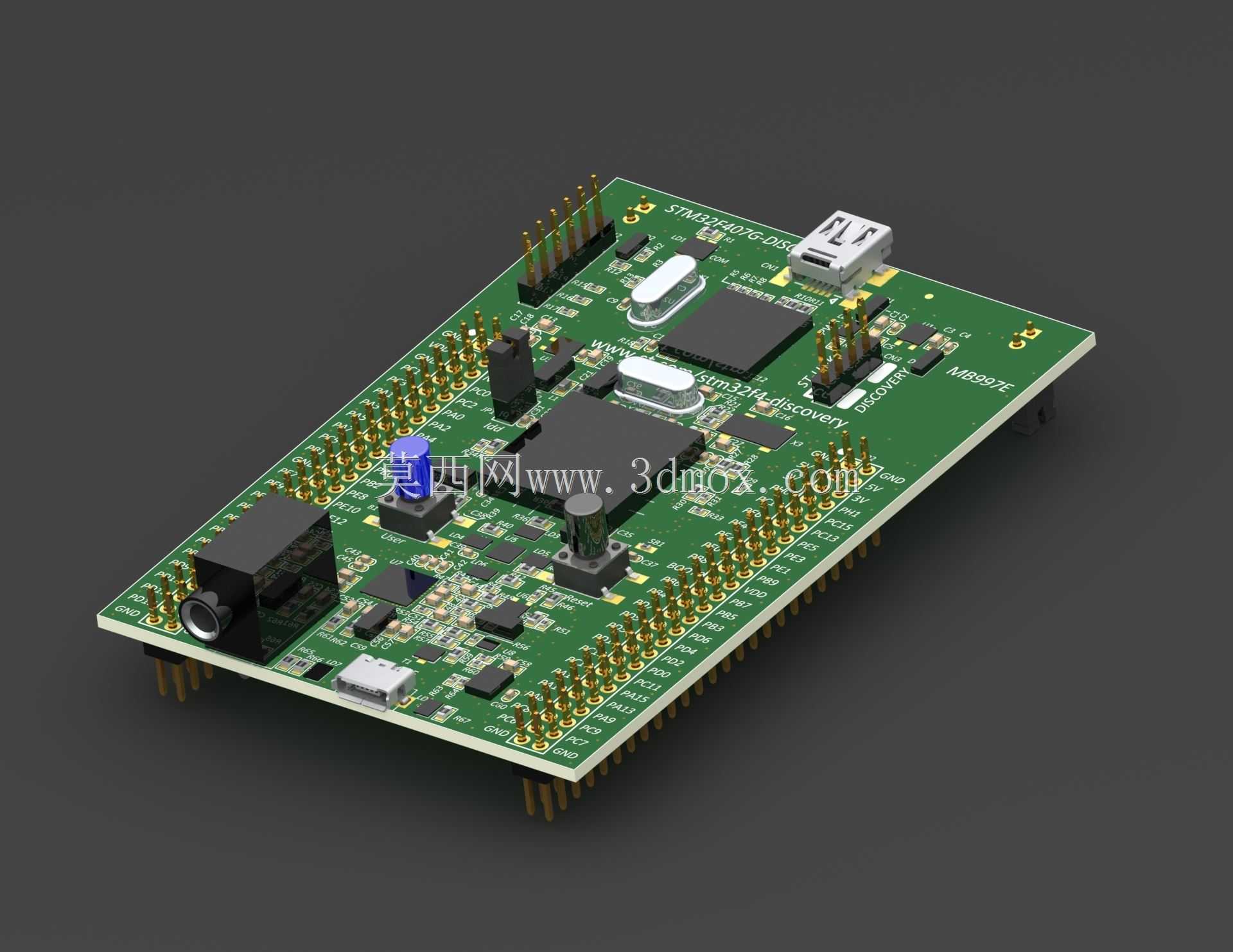

　　这块嵌入式主控开发板的三维结构，围绕STM32F407核心处理器搭建，面向嵌入式功能验证、外设驱动调试、工业控制原型开发、教学实验演示等场景使用，是电子硬件研发阶段常用的功能验证载体。整板采用标准双层PCB布局思路，板体轮廓为规整矩形，四周均匀排布两排排针引脚，所有IO端口、电源引脚、通讯接口全部通过排针引出，既可以直接插在面包板上搭建临时实验电路，也可以通过杜邦线外接各类传感器、执行模块，适配实验室快速原型验证的接线需求。板上元器件布局遵循信号流向与操作便利性双重原则：核心主控芯片放置在板体中心区域，周边配套布置晶振、电源管理芯片、存储芯片，高速信号走线长度尽可能缩短，减少信号干扰；板体边缘依次布置USB接口、音频接口、

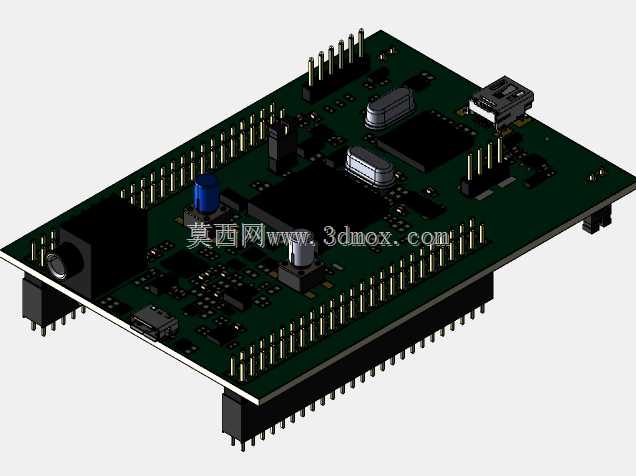

　　电源输入座、用户按键、状态指示灯，外接线缆插拔、按键操作都无需触碰板内密集贴片元件，日常调试操作顺手。建模过程中完整还原了板上每一类元器件的实际外形与安装高度：四角的排针为直立插装结构，引脚间距严格匹配2.54mm标准间距，排针总高度高出PCB板面约12mm，是整板最高的外接部件；板上贴片芯片、电容电阻按照各自封装尺寸还原立体外形，USB接口、音频插座、电源座的接口开口方向全部朝外，预留出足够的线缆插拔空间，板底排针向下伸出的引脚长度约5mm，平放桌面时可依靠排针引脚支撑板面，也可搭配配套铜柱进行固定安装。结构设计阶段充分考虑多场景安装边界：整板无突出异形部件，外轮廓尺寸适配通用开发板固定孔位，既可以平放在实验工作台表面，

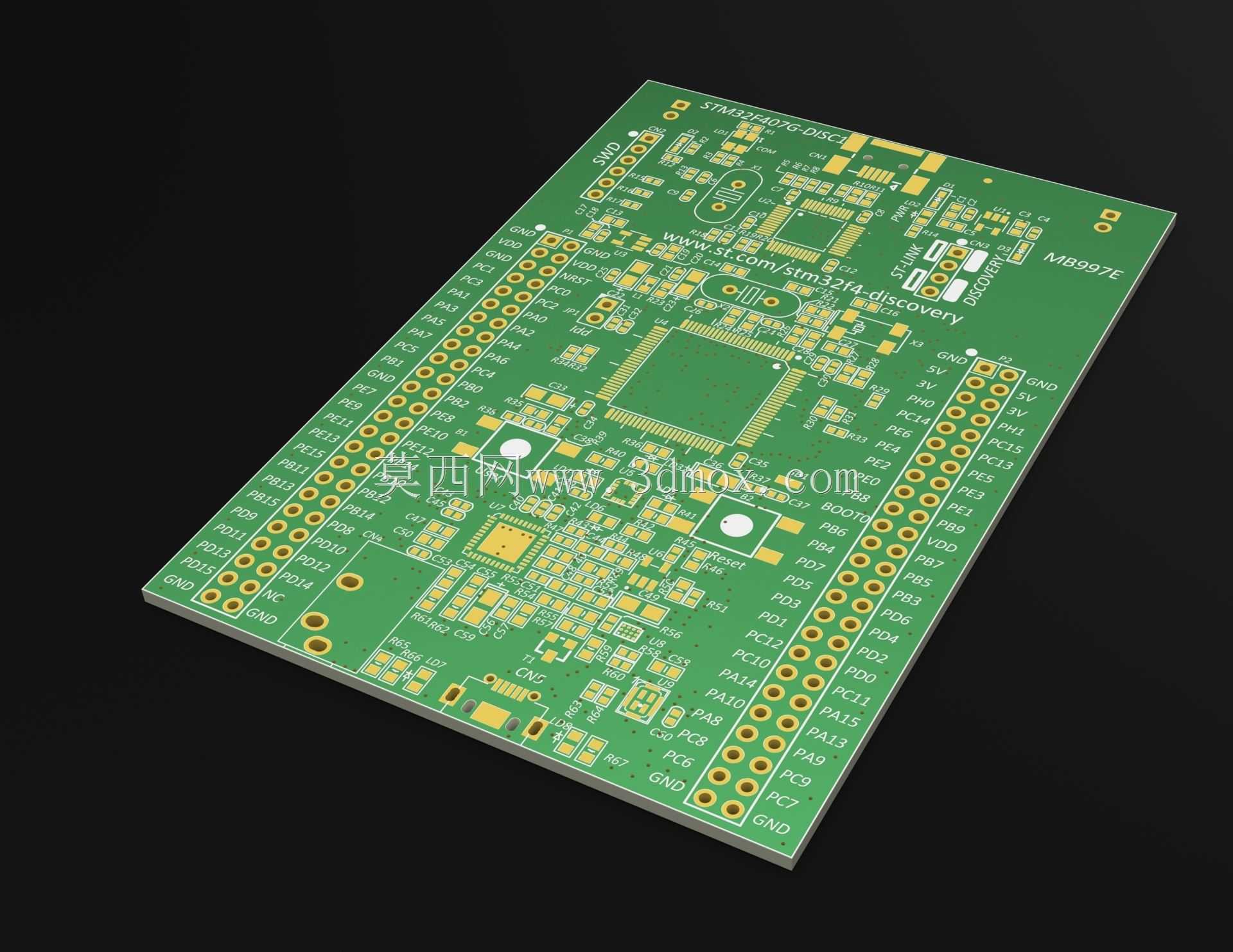

　　也可以通过板边预留安装孔锁附在设备机箱内部的预留工位，外接USB线用于供电与程序下载，音频接口可外接音频输出模块，多路排针可扩展连接电机驱动板、传感器采集模块、通讯模组，覆盖从入门嵌入式教学到工业小型控制设备原型开发的绝大多数使用需求。板上还设置了复位按键、功能按键与多枚状态指示灯，调试过程中可直接手动触发复位、切换运行模式，通过指示灯直观判断电源、运行、通讯状态，无需额外外接显示设备即可快速排查基础硬件故障。PCB板面的丝印标识在建模中同步还原，每个接口、引脚的功能标注位置清晰，硬件接线时可直接对照丝印确认端口定义，降低接错线的概率。整板结构紧凑，元器件排布疏密合理，贴片元件与插装元件分区布置，生产时可分别完成回流焊与波峰焊工序，

　　后期维修更换故障元件也有足够的操作空间，不会出现元件过度密集导致烙铁无法触碰的问题。电源回路区域做了分区布局，电源输入座附近集中布置滤波电容、稳压芯片，大电流回路与核心芯片的小信号回路保持合理间距，避免电源纹波干扰核心处理器稳定运行。
