挖掘猫8750推进塔传感限位结构

　　该结构件主要应用于小型挖掘设备的行程限位与位置传感触发场景，在挖掘猫这类小型工程作业设备的动作回路中，承担到位检测、硬限位防护的双重作用，避免执行部件超出行程范围造成结构磕碰、驱动过载等问题。从实际使用场景来看，这类结构多布置在动臂、推土板等直线或摆动动作的终端位置，当活动部件运行到预设边界时，会先接触到结构上的滚轮触发件，滚轮绕自身轴转动的同时压下内置传感元件，输出到位信号给设备控制系统，控制系统收到信号后会切断对应动作的驱动输出，若传感信号出现异常，后方的硬质基座会直接抵住活动部件，形成机械硬限位，杜绝安全隐患。

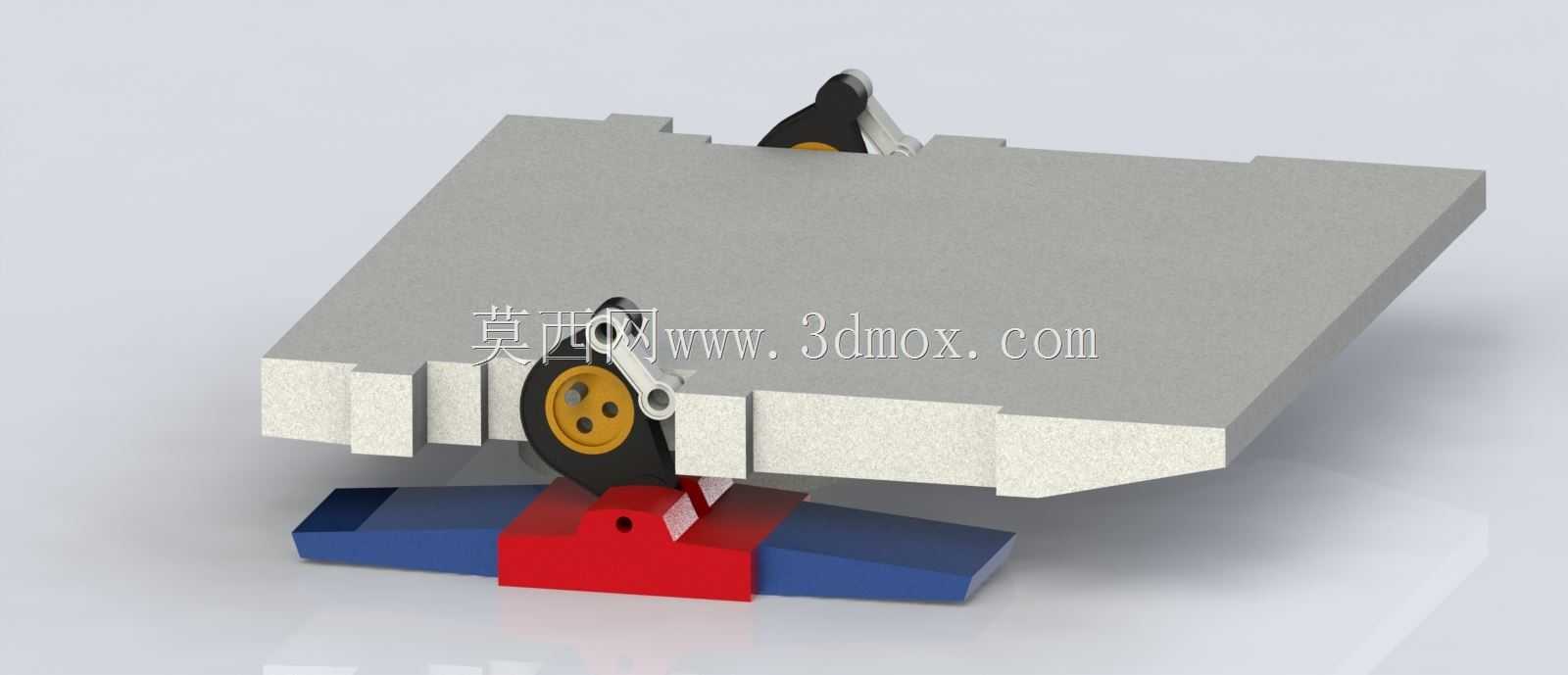

　　从功能特性上看，该结构采用滚轮式触发设计，相比固定式撞块，能大幅降低触发瞬间的接触摩擦力，减少活动部件与限位结构之间的磨损，延长整套限位装置的使用寿命；滚轮采用带轴承的转动结构，触发过程中滚轮随接触部件同步滚动，不会出现刮擦掉漆、卡滞等问题。基座部分采用分体式配色结构，红色部分为核心安装座，承担滚轮组件的固定与受力传递，两侧蓝色延伸块为安装定位边，可直接卡在设备机架的预设安装槽内，不需要额外加工复杂的定位面，降低现场安装的调整难度。上方的灰色平板为模拟的活动部件安装基准面，建模时预留了对应的卡槽结构，可直观展示触发时的相对位置关系，方便设计人员核对行程间隙。

　　设计思路上，整套结构优先考虑安装兼容性与受力合理性，滚轮组件的安装轴采用偏心可调设计，松开轴端的锁紧件即可转动偏心轴，调整滚轮的伸出高度，适配不同行程余量的安装场景，不需要更换整个限位结构就能调整触发位置，适配不同批次设备的装配公差。安装基座的底部做了加宽处理，受力时的支撑面更大，即使活动部件以较快速度触碰到限位结构，也不会出现基座倾覆、固定螺栓断裂的问题。滚轮的触发行程做了冗余设计，传感元件的触发点设置在滚轮总下压行程的三分之一位置，预留足够的缓冲距离，避免装配公差导致传感信号触发滞后。结构上的所有棱角都做了倒角处理，没有尖锐的加工边角，装配过程中不会划伤操作人员，也不会在动作过程中勾挂设备上的线束、油管等附属部件。

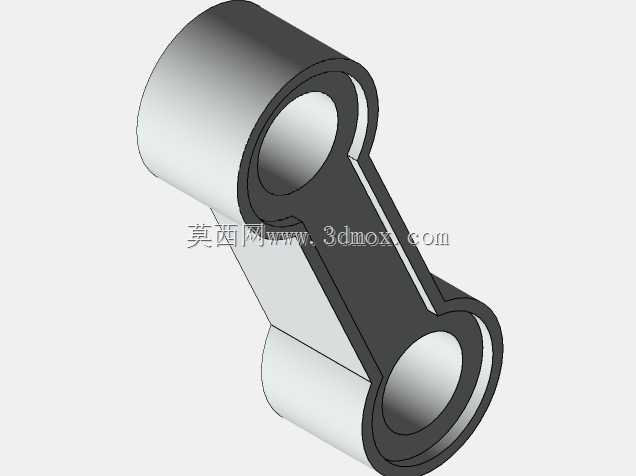

　　外形尺寸与安装边界方面，整套结构总宽度适配小型挖掘设备的机架安装槽宽度，安装孔位采用通用的螺栓间距设计，可直接替换同类型的老式限位撞块结构，不需要对原有设备的机架做二次加工。滚轮的外径尺寸经过匹配计算，触发时的接触力方向始终指向安装基座的中心位置，不会产生额外的倾覆力矩，固定螺栓只需要承受垂直方向的压紧力，不需要承担额外的剪切载荷，提升连接可靠性。两侧的蓝色定位边高度与机架安装槽的深度一致，安装时直接将基座放入槽内即可自动对中，不需要反复调整位置，单套结构的安装时间可控制在两分钟以内，适合批量设备的装配使用。结构上方的触发摆臂做了减重处理，在保证结构强度的前提下去除了多余的材料，降低整套结构的自重，不会给活动部件增加额外的负载。
