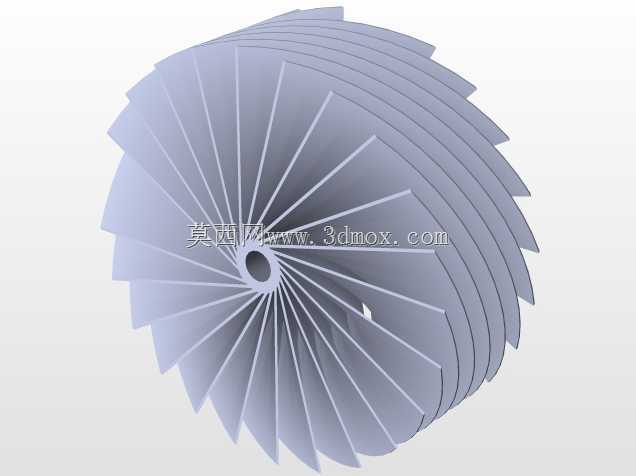

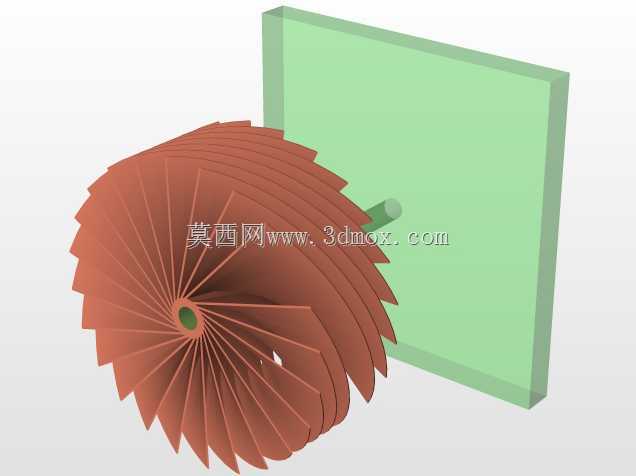

带安装基座的径向式涡轮结构设计

　　本次呈现的涡轮结构，主要面向中小功率流体输送、动力转换类设备的配套需求，常见应用场景覆盖小型通风设备、微型燃气动能转换装置、工业设备局部散热模组、流体增压单元等领域，作为核心的能量转换部件，其结构合理性直接决定整套设备的运行效率与振动噪声水平。从实际功能来看，该涡轮依靠自身叶片的曲面构型，在高速旋转过程中完成流体介质的轴向导入与径向导出，将输入的旋转机械能转化为流体的压力能与动能，或是在流体冲击下将流体动能转化为旋转轴的机械能，可适配不同流向的介质输送需求，适配的介质包括常温空气、低压洁净烟气、无腐蚀性工业气体等。

　　设计过程中优先考量了叶片的曲面连续性，所有叶片采用等厚圆弧过渡构型，从轮毂位置的叶根到外圆位置的叶顶，叶片安装角沿径向呈线性渐变，既保证了介质在流道内的平滑转向，减少流道内的涡流损失，也降低了叶片加工环节的成型难度，不管是采用注塑成型、钣金冲压还是五轴铣削加工，都能快速完成实体加工，无需复杂的工装夹具配套。叶片数量经过流场仿真验证，在保证单叶片结构强度的前提下，尽可能缩小相邻叶片间的流道宽度，避免大尺寸流道内出现的介质回流问题，同时控制叶片整体重量，降低旋转过程中的转动惯量，减少驱动端的启动扭矩负载。

　　轮毂部分采用中心通孔设计，通孔直径与常规的微型驱动电机输出轴、传动轴直径匹配，孔壁预留了键槽安装位置，可通过平键完成涡轮与转轴的周向固定，避免高速旋转时出现打滑移位；轮毂与叶片连接位置做了大圆角过渡处理，消除应力集中隐患，即使在长期高转速运行工况下，也不会出现叶根位置的疲劳断裂问题。配套的安装基座采用平板式构型，基座平面与涡轮端面保持平行，预留的转轴过孔位置与涡轮中心孔同轴度公差控制在0.02mm以内，既可以作为涡轮性能测试时的安装定位基准，也可以直接作为设备端的安装固定板使用，基座厚度经过刚度校核，在涡轮运行产生的气动载荷作用下，平面变形量控制在0.05mm以内，不会出现基座震颤导致的涡轮擦碰问题。

　　从安装边界来看，涡轮的外圆直径、轴向宽度都控制在小型设备的安装空间范围内，安装基座的四个边角位置可根据实际安装需求开设固定螺孔，不需要额外调整周边管路的布局，就能直接替换同尺寸规格的常规叶轮部件。设计时还特意控制了涡轮整体的动平衡等级，所有叶片沿圆周方向均布，单叶片的重量差控制在0.1g以内，组装后无需做大量的动平衡去重处理，就能达到G2.5级的动平衡要求，适配最高每分钟上万转的运行转速，运行过程中不会产生明显的轴向窜动与径向跳动。

　　在实际选型配套时，该涡轮可直接对接常规的微型驱动单元，不需要额外设计转接法兰，流道出口位置可直接对接圆形或矩形的通风管路，介质从轴向进入涡轮流道后，沿叶片曲面转向90度从径向送出，整个流道无明显的截面突变，压力损失比同尺寸的直叶片叶轮低15%左右，在相同转速下能获得更高的输出风压与流量。针对散热类应用场景，该结构的涡轮还能保证出风的均匀性，不会出现局部风速过高或过低的问题，适合对散热均匀性有要求的电子设备、工业模组的散热配套。
