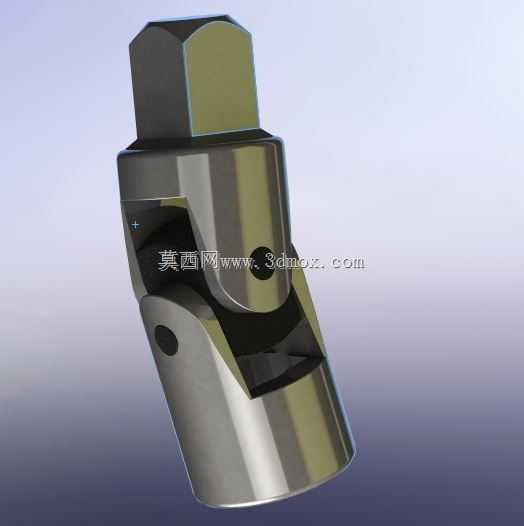

小型可偏转十字轴式万向传动接头

　　在各类需要轴线存在夹角的动力传递场景中，这类万向传动接头是解决非同轴传动的核心基础部件，日常在手动工具接杆、小型设备传动链路、轻工机械的动力输出端都能见到它的身影，区别于大规格重载万向联轴器，这款小型接头更适配小扭矩、安装空间紧凑的传动场景，比如棘轮扳手的加长接杆组里，它可以让扳手在狭窄的操作空间内偏转一定角度完成螺栓拆装，避开周边干涉的零部件，不需要完全保证接杆与螺栓轴线重合就能传递扭矩，这也是它在手动工具领域被广泛应用的核心原因。从结构设计来看，它采用的是最经典的十字轴式万向节结构，两端分别为外方头和内方孔结构，刚好适配标准套筒的对接尺寸，方头方孔的配合形式可以保证扭矩传递过程中不会出现打滑，相比花键配合加工难度更低，

　　拆装也更便捷，中间的十字销轴将两端的接头体铰接在一起，销轴两端做了限位处理，避免传动过程中销轴脱出，接头体的铰接位置做了圆弧过渡的避让槽，保证接头偏转至最大角度时，两端的接头体不会发生结构干涉，同时铰接面的配合间隙控制在合理范围，既不会因为间隙过大导致传动回程差明显，也不会因为间隙过小造成偏转卡滞。在实际选型应用时，首先要确认它的方头尺寸是否匹配对应的传动接口，这类小型接头的方头通常适配标准1/4英寸或者3/8英寸的套筒接口，整体长度控制在较短的范围内，不会过多占用安装空间，最大偏转角度通常可以达到35度到45度之间，足够覆盖绝大多数狭窄空间的操作需求，安装时不需要额外的固定附件，直接将两端的方头方孔对接到位即可完成装配，

　　日常维护只需要定期在铰接位置添加润滑脂，减少十字销轴和接头体铰接孔的磨损，就能有效延长使用寿命。设计这类零件的三维模型时，首先要优先保证两端方头方孔的尺寸公差符合对应的行业标准，避免出现对接不上或者配合过松的问题，其次要核算十字销轴的直径是否满足传递额定扭矩的强度要求，避免大扭矩操作下出现销轴剪断的情况，铰接位置的避让槽深度要经过运动仿真验证，确保最大偏转角度下两端接头体没有干涉，同时接头体的外形做了倒角和圆弧过渡处理，既减少了热处理过程中的应力集中，也能避免操作时尖锐边角划伤操作人员。在传动链路的布局中，如果单节万向节存在传动不等速的问题，在有恒定转速传递需求的场景下，可以成对使用这类万向节，通过合理布置中间轴的角度，

　　抵消单节万向节的转速波动，不过在手动工具这类对转速恒定没有要求的场景下，单节使用就完全可以满足需求，不需要额外增加结构复杂度。从加工工艺角度来看，这类接头的主体通常采用合金结构钢锻造后机加工成型，经过淬火处理提升表面硬度，保证方头和铰接位置的耐磨性，十字销轴同样采用高强度钢材制作，装配后销轴两端做铆边处理，既保证连接可靠性，也不会有突出的结构影响接头偏转。在实际使用过程中要注意，它不适合传递过大的冲击扭矩，超过额定扭矩使用容易造成十字销轴变形或者接头体开裂，同时偏转角度过大时传动效率会有一定下降，长期在最大偏转角度下工作会加剧铰接位置的磨损，尽量在合理的偏转角度范围内使用，可以大幅降低故障概率。
