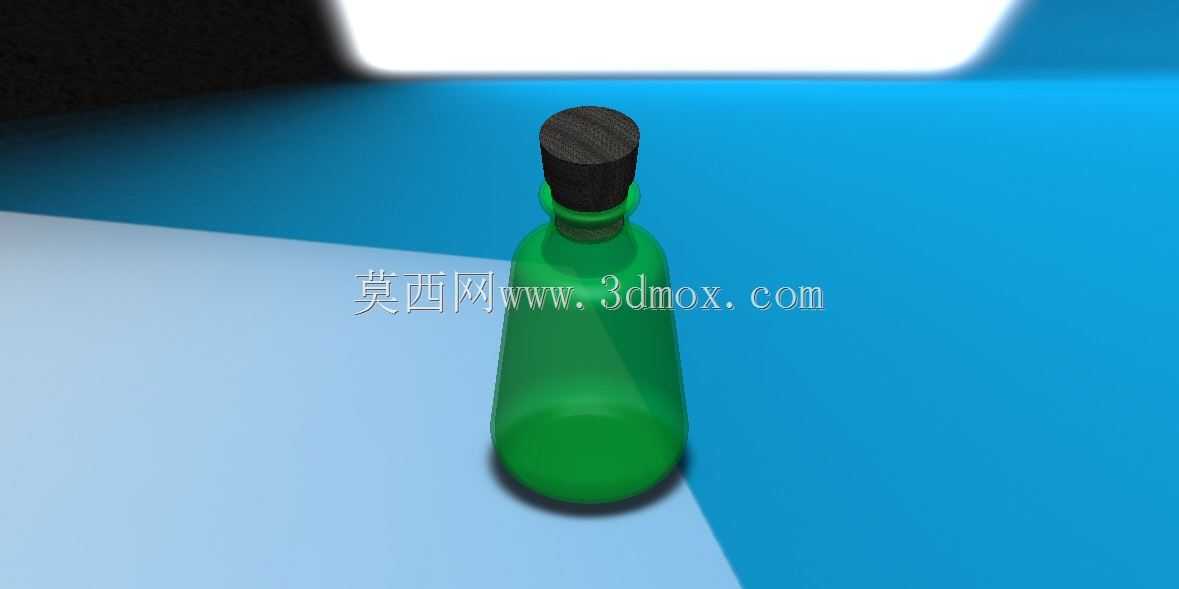

带密封塞绿色玻璃储液瓶结构设计

　　在日化、食品饮品以及实验室耗材的配套结构设计中，小型密封储液瓶的结构合理性直接影响内容物的存储稳定性与使用体验，本次呈现的带密封塞绿色玻璃储液瓶结构，围绕小容量液体密封存储的实际需求完成全参数化建模，可直接适配不同场景下的容器选型与结构改型需求。从实际应用场景来看，这类窄口带塞玻璃瓶可覆盖多类液体存储场景：在日化领域可作为精油、小样护肤原液的分装容器，绿色玻璃材质可有效阻隔可见光波段中的紫外线，降低光敏性成分的分解速率；在食品饮品领域可作为少量调味液、自酿果酒的分装存储载体，玻璃材质的化学稳定性可避免内容物与容器发生反应产生异味；在实验室场景下可作为标准试剂、标准溶液的短期存储容器，配合密封塞可降低溶剂挥发速率，保证溶液浓度稳定性。

　　从功能特性来看，该储液瓶采用窄口设计，瓶口内径远小于瓶身最大直径，一方面可减少倾倒液体时的流量，避免一次性倒出过量内容物，另一方面窄口结构可降低液体与空气的接触面积，配合密封塞实现更好的密封效果；瓶身采用直筒略带锥度的造型，从瓶底向瓶口方向直径缓慢收窄，既可以保证瓶身放置时的稳定性，降低重心偏移带来的倾倒风险，也便于在自动化灌装生产线上完成理瓶、输送工序，锥度结构可避免瓶身在输送轨道上发生卡滞。密封塞采用过盈配合结构，塞体下部为锥度柱体，可完全嵌入瓶口内部，塞体上部为直径略大于瓶口的盖帽结构，可完全覆盖瓶口端面，避免灰尘等杂质从塞体与瓶口的缝隙进入瓶内；塞体与瓶口的配合面做了微小的圆角过渡，既可以降低塞体塞入和拔出时的阻力，

　　也可以避免玻璃瓶口的锐边划伤塞体，延长密封件的使用寿命。从设计思路层面，建模过程中优先考虑了玻璃材质的成型工艺特性，瓶身所有转角位置均采用R2以上的圆角过渡，避免玻璃吹制过程中出现应力集中导致的成型缺陷，同时也可降低使用过程中因磕碰导致的瓶身碎裂风险；瓶底设计有内凹的支撑环结构，支撑环的接触平面度控制在0.1mm以内，可保证瓶身放置在水平台面时的稳定性，避免出现放置不稳晃动的情况，内凹结构也可避免瓶底平面与放置台面形成真空吸附，方便用户拿取。外形尺寸与安装边界方面，该储液瓶总高度控制在120mm左右，瓶身最大直径为45mm，瓶口内径为12mm，密封塞完全塞入后整体高度比瓶身高出10mm，整体占用空间较小，可适配常规的小型收纳盒、

　　试剂架的层间间距；瓶身外壁为光滑圆柱面，可直接适配常规的不干胶标签粘贴需求，标签粘贴区域的瓶身直径公差控制在±0.2mm以内，保证标签粘贴后不会出现起皱、翘边的情况。在结构细节处理上，瓶身与瓶口的过渡位置采用平滑的圆弧过渡，没有突变的台阶结构，既可以提升吹制成型时的良品率，也便于使用后的清洗作业，避免残留的内容物在台阶位置积存难以清理；密封塞的材质可根据存储内容物的特性进行替换，存储油性内容物时可采用丁基橡胶塞，存储腐蚀性试剂时可采用聚四氟乙烯包覆塞，建模过程中预留了塞体的尺寸改型接口，可根据不同材质塞体的收缩率快速调整配合尺寸，保证不同材质下的密封可靠性。从生产适配角度来看，该瓶身结构可直接适配现有玻璃瓶吹制生产线的模具设计，不需要对现有生产线的工装进行大幅改造，瓶身的拔模角度控制在3°，完全满足自动化脱模的工艺要求，可有效降低批量生产时的模具成本与生产调试周期；密封塞的结构为标准回转体，可采用常规的模压工艺批量生产，生产效率高，单件成本低，适合大规模配套使用。在实际使用场景的适配中，该储液瓶的容量设计为100ml，属于小容量分装规格，既可以满足短期使用的存储需求，也不会因为容量过大导致内容物长时间接触空气发生变质；瓶身的绿色玻璃材质采用本体着色工艺，不需要额外喷涂色漆，避免漆层脱落污染内容物，同时着色均匀，透光率控制在15%以下，可有效阻隔波长小于450nm的光线，满足光敏性内容物的存储要求。
