钣金设备安装固定支架结构设计

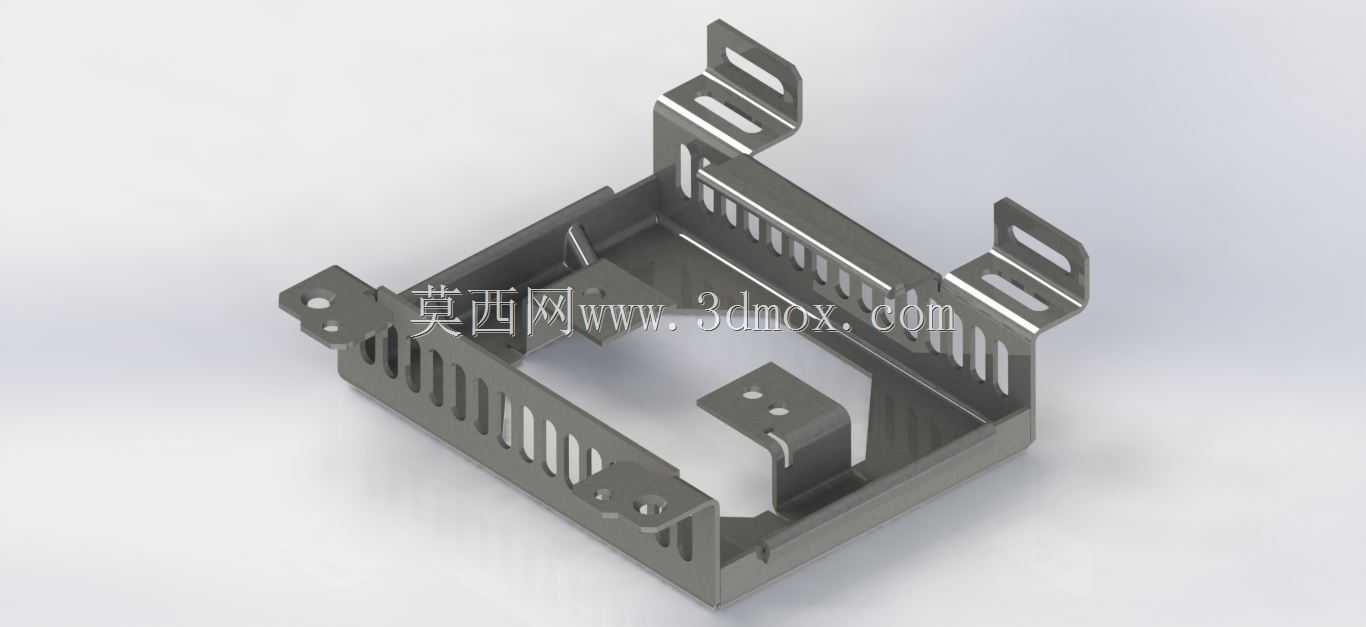

　　这款钣金支架的设计初衷，是为工业控制类小型板卡、功能模块提供可靠的承载与安装载体，常见于嵌入式工控机箱、小型设备控制舱内部，用来固定IO转接板、驱动模块、小型电源板这类需要稳定安装同时预留散热空间的功能部件。从结构上看，整体采用一体化钣金折弯成型工艺，减少了拼接焊缝带来的结构形变与装配误差，主体围合形成的开放式腔体，既可以对内置模块形成侧向防护，避免线缆拉扯、周边部件磕碰损伤模块本体，又不会完全封闭空间，保障模块工作时的空气流通散热。

　　支架两侧向上延伸的安装耳片上开设了多组长条形调节孔，这类孔位设计并非随意排布，是考虑到实际装配时，机箱内部的安装螺柱位置可能存在钣金加工公差，长圆孔可以提供前后、左右两个方向的安装调节余量，降低对机箱本体加工精度的要求，装配时不需要强行掰动支架对位，减少钣金件因强制装配产生的内应力，避免长期使用后出现应力开裂、镀层脱落的问题。支架底部伸出的多个带孔固定支脚，分别对应不同方向的固定点位，支脚的折弯角度经过反复校核，保证安装后支架整体平面度控制在0.2mm以内，避免安装后内置模块出现倾斜，导致模块接插件对接不到位、接触不良的问题。

　　设计过程中，所有折弯边都预留了合理的折弯避空位，折弯内R角匹配常用钣金冲压模具的参数，不需要额外开定制模具就能完成加工，有效控制单件加工成本。侧壁上排布的多组通风格栅，是根据内置模块的常规发热功率计算的通风面积，格栅的宽度控制在3mm，既保证足够的通风量，又能阻挡较大的金属碎屑、杂物落入腔体内部接触模块电路板，降低短路风险。腔体内部预留的小型折弯定位挡片，是用来快速定位内置模块的安装位置，装配时不需要反复测量对位，直接将模块靠紧挡片就能对准安装孔位，大幅提升装配效率。

　　从安装边界来看，支架整体外轮廓尺寸适配1U高度工控机箱的内部安装空间，安装后不会与机箱上下盖板、相邻槽位的板卡产生干涉，所有向外伸出的支脚、耳片的边缘都做了压毛边、倒钝处理，避免装配时划伤操作人员的手部，也防止刮伤周边的线缆绝缘层。支架的板材厚度选用1.2mm的冷轧钢板，这个厚度在保证整体结构强度的同时，不会过重，安装后不会因为长期承重出现形变，表面采用镀锌钝化处理，具备基础的防锈、抗腐蚀能力，适配工业现场多粉尘、轻度潮湿的使用环境。

　　在实际应用场景中，这类支架除了用在标准工控机箱内，也可以根据安装孔位的适配性，用在小型自动化设备的控制舱、检测设备的内置模块安装位，甚至是车载电子设备的固定承载场景，只要安装孔位匹配、承载重量在支架的承重范围内，都可以直接选用，不需要重新设计加工。设计时还考虑到了线缆走线的需求，支架侧壁的格栅间隙也可以作为线缆的走线路径，模块的连接线可以就近从格栅穿出，整理后连接到其他部件，减少线缆在腔体内部的冗余堆积，让机箱内部走线更加规整，也方便后期的维护检修。
