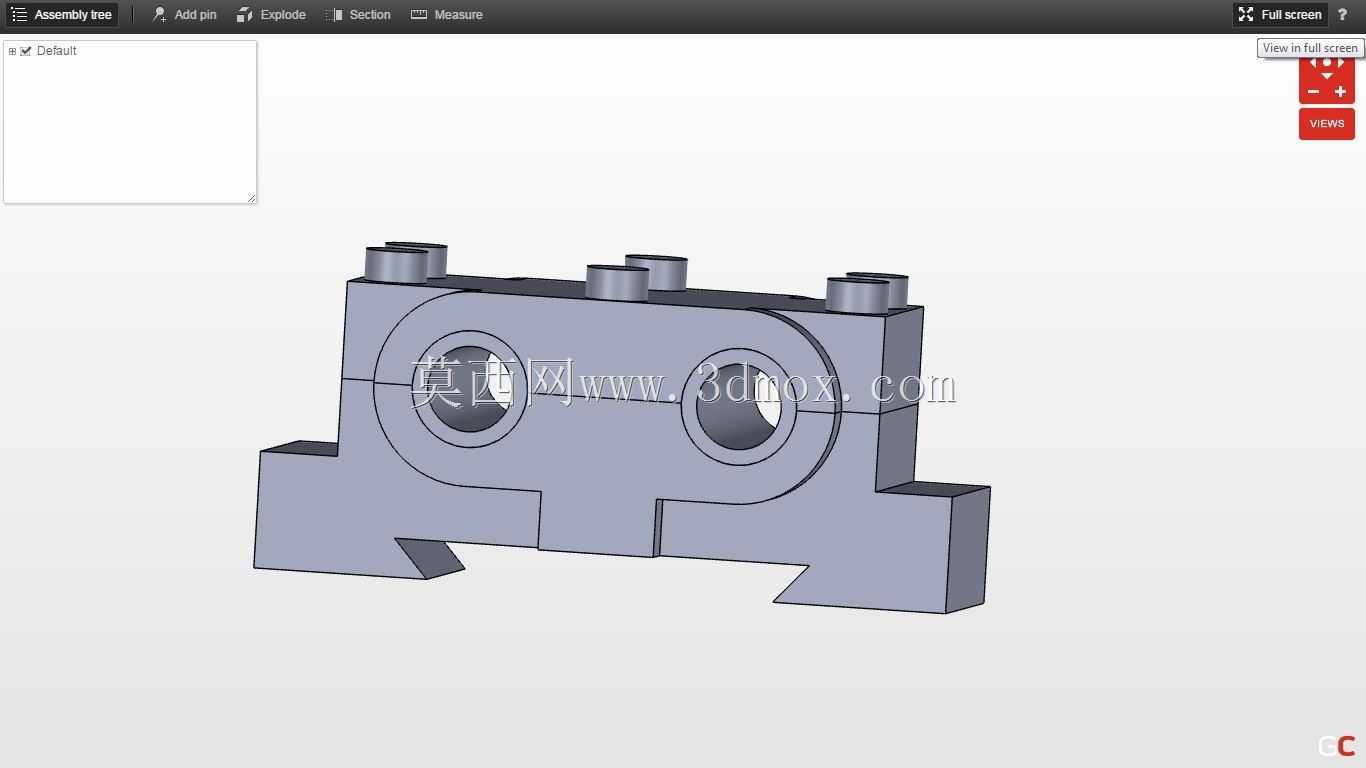

双轴孔滑块式机床进给传动基座结构

　　该构件属于机床进给传动系统的核心安装基座，主要应用于普通卧式车床、数控铣床的横向进给模组中，承担传动部件承载、运动导向、轴系定位的多重作用，是连接进给驱动单元与滑动工作台的中间受力构件。从实际工况来看，该基座安装在床身导轨与溜板箱之间，底部的燕尾型导向结构直接与床身的平-V导轨配合，承担整个进给模组的垂直载荷与切削过程中的倾覆力矩，日常运行中需要承受车削、铣削加工时传递的断续冲击力，因此结构设计上优先保证刚性与导向精度的长期稳定性。

　　设计阶段首先确定的是底部导向结构的尺寸边界，燕尾导向面的夹角采用行业通用的55度设计，导向面的有效配合长度覆盖基座总长度的85%，避免短导向面带来的运动卡滞问题，两个导向斜面的平面度公差控制在0.02mm以内，安装后与床身导轨的配合间隙通过斜镶条调整，保证空载运行时的摩擦力均匀，低速进给无爬行现象。基座上部的两个同轴孔系是核心安装位，分别用于安装进给丝杠的支撑轴承与光杆的导向衬套，两孔的中心距严格匹配对应机床的丝杠与光杆的标准中心距参数，孔的圆柱度公差控制在0.015mm以内，两孔的同轴度公差不超过0.02mm，保证丝杠转动时无附加弯曲应力，降低进给运动的阻力与传动件的磨损速率。

　　基座顶面的四个凸台结构是驱动端的安装定位面，分别用于固定进给齿轮箱的连接螺栓，凸台的高度统一加工至同一基准面，平面度公差0.02mm，保证齿轮箱安装后与基座的结合面无间隙，避免传动过程中齿轮啮合错位引发的噪音与磨损。基座中部的凹槽结构是为了避让床身上的行程挡块与润滑管路，凹槽的深度与宽度尺寸预留足够的安装间隙，避免基座全行程运动时与床身附件发生干涉，同时凹槽的边角处均设计了R3的铸造圆角，减少应力集中，提升铸件的结构强度，避免长期受交变载荷出现开裂问题。

　　从材料选型来看，该基座采用HT250灰铸铁铸造而成，铸造后经过时效处理消除内应力，避免后续加工与使用过程中出现变形，导轨配合面经过高频淬火处理，表面硬度达到HRC45-50，保证导向面的耐磨性能，延长构件的使用寿命。加工顺序上首先完成底面与燕尾导向面的粗精加工，以此为基准再加工上部的孔系与顶面安装凸台，保证各形位公差符合设计要求，所有安装孔的位置度公差控制在0.1mm以内，确保装配时各部件能够顺利对位，无需额外修配。

　　实际装配过程中，该基座的燕尾面需要与床身导轨进行配刮，每25×25mm范围内的接触点不少于12个，保证导向接触均匀，受力后不会出现局部压强过大导致的磨损加剧问题。孔系内安装的轴承采用过盈配合，衬套采用间隙配合，装配后需要手动转动丝杠验证转动灵活性，全程无卡滞、无异常摩擦音才算合格。日常维护中，该基座的导向面需要定期加注锂基润滑脂，孔系内的轴承每运行2000小时补充一次润滑脂，避免干摩擦导致的精度损失。该结构的设计充分考虑了机床进给系统的受力特点，在保证结构刚性的前提下尽可能优化了铸件的壁厚分布，非受力区域的壁厚适当减薄，降低整体重量的同时不影响承载能力，整体结构紧凑，安装边界与同类型通用机床的安装尺寸完全兼容，可直接作为替换备件使用，也可作为同类进给机构设计的参考结构。
