多材质直齿斜齿传动齿轮组结构设计

　　在各类传动系统的设计选型过程中，不同工况对传动件的材质、齿形、力学性能要求存在显著差异，这套涵盖木质、橡胶、钢制三种材质的直齿与斜齿齿轮组，可覆盖从轻载演示、缓冲传送到重载动力传输的多场景传动需求，为不同层级的传动方案设计提供具象的结构参考。

　　从实际应用场景来看，木质齿轮多应用于低转速、轻载荷的演示装置、文创传动结构或是早期传统木工机械的传动部位，其自重较轻、加工难度低，运转过程中无需额外润滑即可实现低噪音传动，适合对载荷要求不高、追求静音效果的非动力重载场景；橡胶材质齿轮具备优异的缓冲减震性能，常被应用于对传动冲击敏感的精密仪器进给机构、小型办公设备传动单元、轻工包装机械的送料部位，能够在两轴存在微小安装偏差时通过自身弹性形变补偿安装误差，避免硬接触带来的齿面磨损与传动冲击，同时橡胶材质的阻尼特性可有效吸收传动过程中的振动，降低整机运转噪音；钢制齿轮则是工业传动场景中应用最广泛的类型，经过调质、齿面淬火等热处理工艺后具备较高的齿面硬度与芯部韧性，可承受较大的传动扭矩与冲击载荷，广泛应用于机床主轴传动、减速机动力传输、工程机械动力分配等重载传动场景，能够在长时间连续运转工况下保持稳定的传动精度与结构强度。

　　从设计思路层面，这套齿轮组在建模过程中严格遵循渐开线齿形的设计规范，直齿齿轮的齿向与齿轮轴线保持平行，啮合过程中沿齿宽方向同时进入与退出啮合，传动效率较高但易产生冲击与噪音，适合中低转速的传动场景；斜齿齿轮的齿向相对轴线存在固定螺旋角，啮合过程中轮齿沿齿宽方向逐步接触与脱离，传动平稳性更优，承载能力更强，适合高转速、重载的传动工况。不同材质的齿轮在结构细节上也做了针对性适配：木质齿轮的齿根圆角做了适当放大处理，避免木材韧性不足导致的齿根断裂问题，中心安装孔采用直孔配合销钉固定的方式，简化安装流程；橡胶齿轮的轮毂部位内嵌金属衬套，避免橡胶材质直接与传动轴接触产生的磨损与形变，保证安装同轴度；钢制齿轮则在轮毂处设计了键槽结构，通过平键连接实现与传动轴的周向固定，可传递较大扭矩，部分重载工况下的钢制齿轮还可在齿顶、齿根处做修形处理，补偿加工与安装误差带来的传动偏载。

　　在外形尺寸与安装边界层面，这套齿轮组采用统一的模数与压力角设计，保证不同材质的同模数齿轮可实现互换啮合，中心距按照标准齿轮啮合的中心距公式计算预留，安装时需保证两啮合齿轮的轴线平行度误差控制在允许范围内，避免出现齿面偏载、卡滞等问题。直齿齿轮的轴向尺寸相对较短，安装时占用的轴向空间更小，适合布局紧凑的传动腔体；斜齿齿轮由于存在螺旋角，啮合过程中会产生轴向力，安装时需搭配对应的推力轴承承受轴向载荷，轴向安装空间需预留足够的轴承安装位置与锁紧结构位置。不同材质齿轮的安装公差要求也存在区别：钢制齿轮的安装孔与轴的配合多采用过渡配合，保证传动过程中无相对窜动；橡胶齿轮的安装可采用间隙配合，依靠橡胶自身的弹性抱紧传动轴，降低装配难度；木质齿轮的安装配合公差可适当放宽，依靠紧固件实现固定即可。

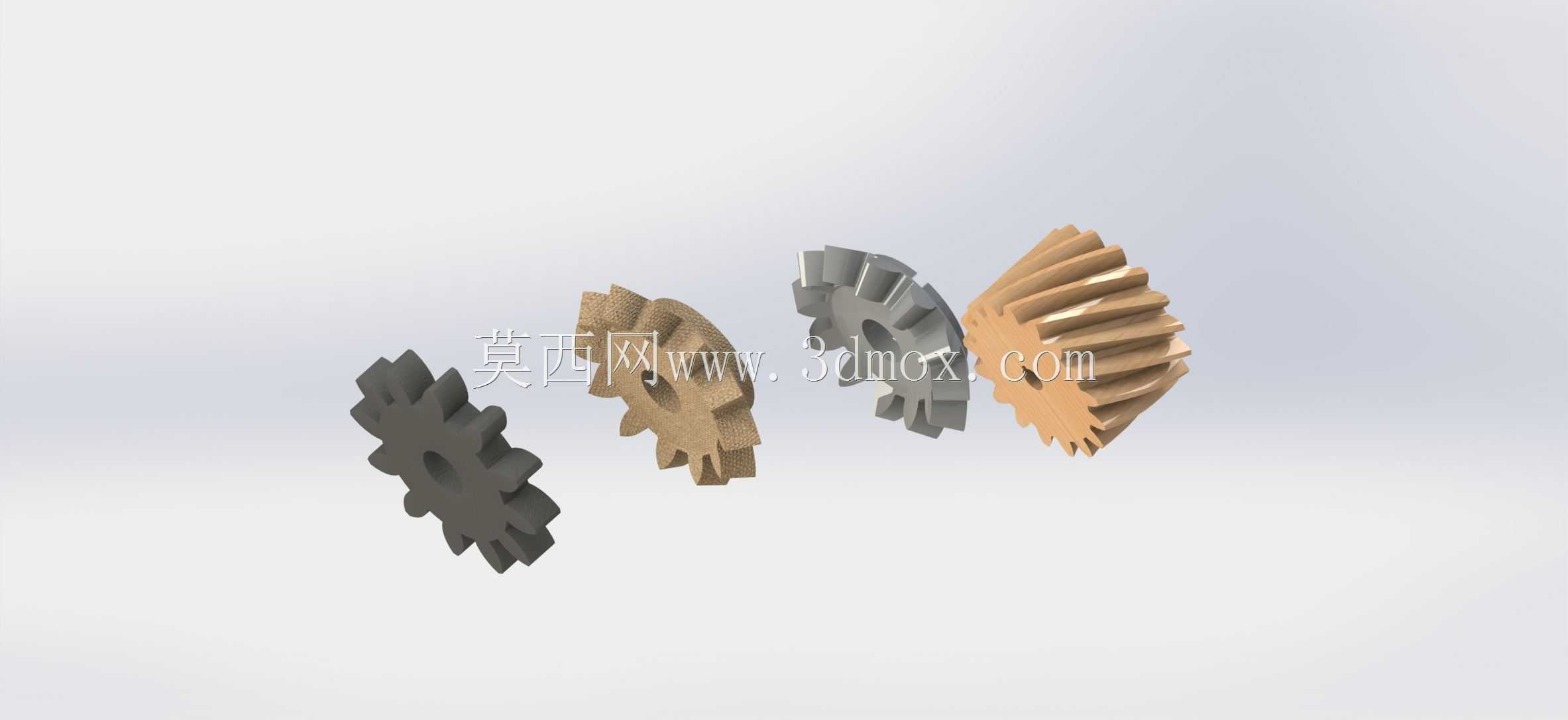

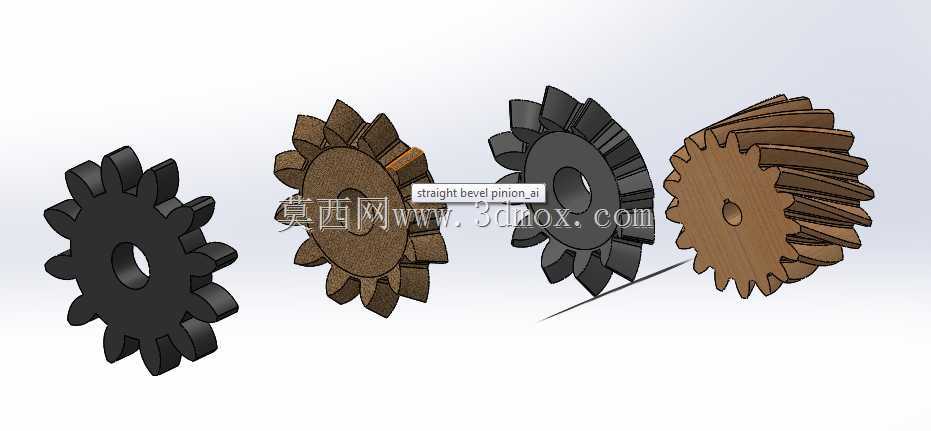

　　在实际设备装配过程中，选用不同材质齿轮时还需匹配对应的润滑与维护方案：钢制齿轮啮合时需根据转速与载荷选用对应的齿轮油或润滑脂，定期检查齿面磨损情况，及时更换磨损超标的轮齿；橡胶齿轮需避免与油污长期接触，防止橡胶材质老化膨胀，日常维护只需清理齿面附着的杂物即可；木质齿轮需注意使用环境的温湿度，避免木材受潮膨胀导致卡滞或是过于干燥出现开裂，长期使用后可在齿面涂抹少量石蜡降低磨损速率。这套多材质齿轮组的三维结构完整还原了不同材质齿轮的结构细节与设计差异，可作为传动方案选型、结构教学演示、非标传动机构设计的参考模型，帮助设计人员快速理解不同材质齿轮的适用场景与结构特点，缩短传动系统的设计验证周期。
