加丹卡图普空间连杆传动机构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:459755
  • 加丹卡图普空间连杆传动机构

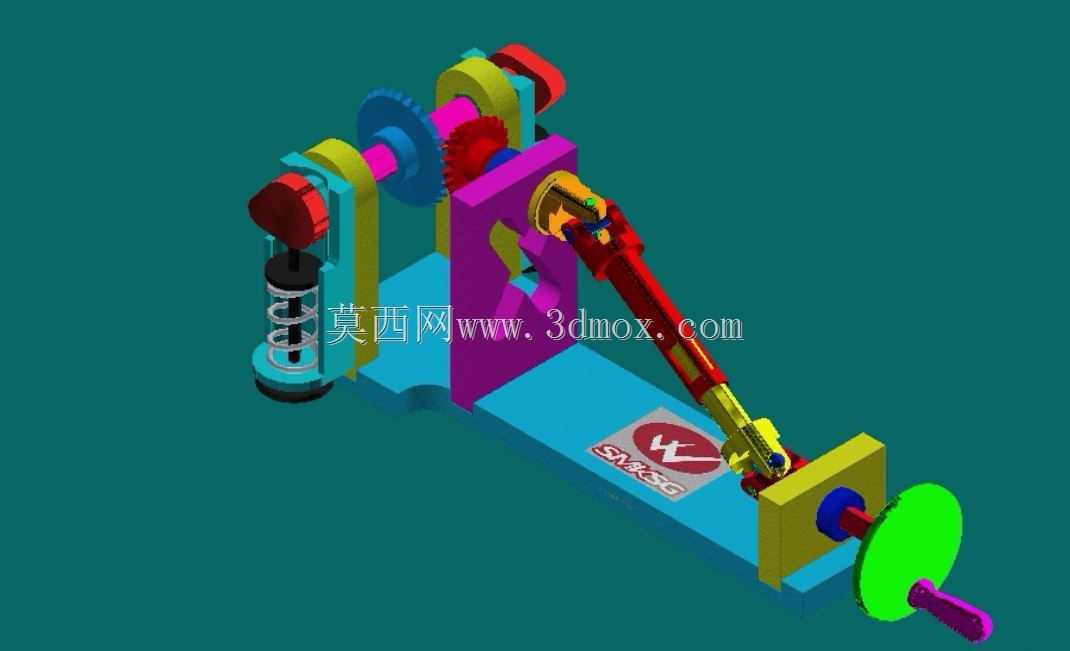

  这套空间连杆组合传动结构,主要面向教学演示、小型非标设备的运动转换场景设计,可实现多轴异向旋转运动到指定摆角往复动作的转换,在轻工包装、小型自动化送料、教具演示设备中可作为核心运动单元使用,替代传统单平面连杆机构无法完成的空间交错轴动力传递需求。从实际落地的安装边界来看,整套机构采用底板集成式安装设计,底板预留的安装孔位适配常规M6规格紧固件,可直接固定在型材机架或者设备台面上,整体安装占用的平面尺寸控制在300mm*200mm范围内,垂直方向最高凸起位置距离底板安装面的高度不超过180mm,不会在小型设备内部造成过多的空间挤占,适配桌面级小型设备的内部布局要求。设计过程中优先考虑了运动干涉的规避,整套机构的运动副包含齿轮啮合副、

  转动副、连杆铰接副三类,初始建模阶段就通过运动仿真逐帧校验了各构件在全行程运动中的间隙,其中齿轮啮合侧隙控制在0.1mm到0.15mm之间,既保证传动过程不会出现卡滞,也避免间隙过大造成的传动回差;连杆铰接处采用轴套配合设计,铰接销轴与轴套的配合公差选用H7/g6,满足长期往复运动下的耐磨要求,同时降低装配阶段的配作难度。从功能特性上看,这套机构的输入端为绿色轮盘所在的水平轴,输入连续旋转动力后,通过直齿轮组完成一级减速,将动力传递到垂直布置的中间传动轴,再通过紫色支架上的铰接连杆将旋转运动转换为摇臂的往复摆动,同时左侧的弹簧缓冲组件会在摇臂运动到行程端点时提供阻尼缓冲,减少刚性冲击带来的构件振动与噪音,

  整套机构的传动比经过匹配设计,输入端每旋转一周,输出端摇臂完成一次完整的往复摆动,摆动角度可通过调整连杆在驱动盘上的铰接偏心距进行调节,调节范围覆盖15度到45度,可适配不同工况下的摆角需求。在零件设计的细节上,所有支撑类构件都做了减重处理,在不影响结构刚性的位置去除冗余材料,降低整套机构的运动惯量,让动力输入时的启动扭矩更小,适配小功率驱动源的搭载需求;齿轮部分采用直齿圆柱齿轮设计,齿形参数符合标准模数系列,加工时可直接选用标准滚刀进行加工,不需要定制特殊刀具,降低零件加工的成本与周期;底板上的标识区域做了下沉处理,可粘贴机构参数铭牌或者设备编号,不会因为长期摩擦造成标识磨损。实际应用中,

  这套机构可直接作为小型物料推送机构的动力单元,替换传统的凸轮驱动结构,相比凸轮结构,这套连杆组合机构的行程调整更加便捷,不需要更换定制凸轮,仅调整铰接点位置即可完成参数变更,在多规格小批量的非标设备生产场景中,可大幅缩短设计改型的周期;同时在机械原理教学场景中,这套机构可直观展示空间交错轴传动、连杆运动转换、齿轮减速、弹性缓冲等多个机械设计知识点,帮助学习者理解多运动副组合机构的运动逻辑。安装调试阶段需要注意,齿轮啮合的接触斑点需要沿齿高方向不小于40%,沿齿长方向不小于50%,保证传动过程中载荷均匀分布在齿面上,避免局部应力集中造成齿面过早磨损;连杆铰接处的锁紧螺母需要采用防松设计,避免长期往复运动造成销轴松动,引发运动轨迹偏移甚至构件干涉;左侧缓冲弹簧的预紧力需要根据实际运行速度调整,运行速度越高,预紧力需要适当增大,保证行程端点的缓冲效果,同时预紧力不能过大,避免造成输入扭矩的额外损耗。整套机构的构件布局充分考虑了维护便利性,所有铰接点、齿轮啮合位置都预留了润滑操作空间,日常维护时不需要拆解整体结构,即可直接在运动副位置加注润滑脂,降低后期运维的工作量。
