手动杠杆式小型冲床结构设计

　　这款手动冲床的结构设计，核心围绕小工位零散压装、轻载冲压的作业场景展开，适配小型加工工位、维修班组、教学实训场景下的无动力冲压需求，不需要外接气源、电源即可完成作业，对于没有配套动力管线的零散作业点适配性极强。从实际作业场景来看，这类手动冲床常被用于小尺寸五金件的冲裁、薄铜铝片的压型、塑料柱的热压前预定位、小型轴承与轴套的压装、线束端子的压接等工序，作业载荷通常控制在10kN以内，完全依靠人力通过杠杆放大机构输出冲压力，避免了动力冲床在小零件加工时的能耗浪费与操作冗余。

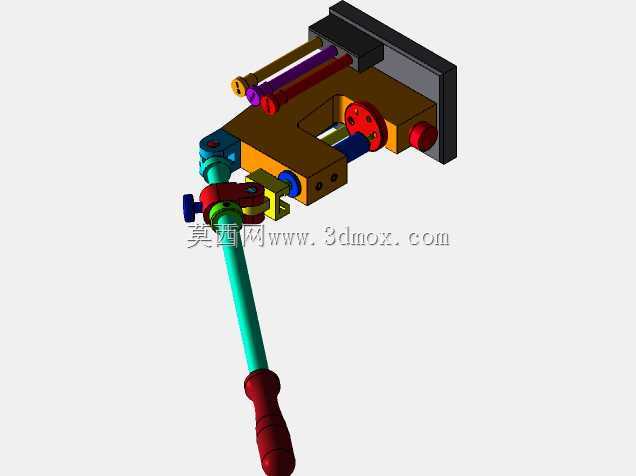

　　从功能特性上看，该结构采用C型开式机身设计，开口区域预留了足够的操作空间，方便操作人员手持工件上下料，机身背部设置的安装板可直接固定在melubangi平台或者木质、钢制工作台面上，安装时仅需通过四个螺栓穿过安装板的预留孔即可完成固定，不需要额外制作复杂的安装底座，固定后冲头的竖直方向行程预留了50mm的调节空间，可通过上部的锁紧螺母调整冲头的初始高度，适配不同高度的工装夹具与待加工工件。操作端的长手柄采用杠杆增力结构，手柄长度与冲头作用点的力臂比经过测算，操作人员施加150N的握力即可在冲头端输出接近8kN的冲压力，足够覆盖绝大多数轻载冲压、压装的作业需求，手柄末端套有防滑绝缘握套，长时间操作也不会出现打滑硌手的问题。

　　设计思路上，这款冲床没有采用复杂的齿轮或者液压增力结构，全部采用纯机械连杆与滑块结构，核心运动副都设置了铜套衬层，减少长期使用的磨损量，日常维护仅需定期在运动节点涂抹润滑脂即可，不需要复杂的保养流程。冲头与滑块的连接部分采用快拆结构，可根据不同的作业需求更换平压头、冲孔头、压印头等不同工装，更换时仅需拧下侧面的紧定螺钉即可完成替换，不需要拆解整个滑块机构。机身的C型结构在设计时做了加强筋处理，在冲头满载施压时，机身开口处的形变量控制在0.1mm以内，避免冲压过程中因为机身变形导致的冲头偏移、工件压装错位问题，保证冲压精度。

　　从安装边界来看，该冲床整体的外轮廓尺寸控制在长320mm、宽180mm、高420mm范围内，安装后占用的工作台面面积不足0.1平方米，非常适合在狭小的工位桌面上布置，机身重量控制在12kg左右，单人即可完成搬运与安装固定，不需要起重设备辅助。滑块的运动方向与安装基准面的垂直度经过结构限位保证，公差控制在0.02mm/100mm以内，压装作业时的压力方向稳定，不会出现侧倾问题。在实际使用中，这类手动冲床常被布置在装配流水线的末端工位，用于完成产品外壳的卡扣压合、标签铆钉的压装等小载荷工序，相比气动冲床，它没有噪音，也不需要布置气管，不会出现漏气泄压的问题，操作时仅需要扳动手柄即可完成冲压行程，松开手柄后复位弹簧会带动滑块自动回到初始位置，操作逻辑简单，新员工仅需5分钟即可掌握操作方法，不需要专门的操作培训。

　　结构细节上，冲床的连杆铰接点都采用了销轴加开口销的固定方式，长期使用出现磨损后仅需更换销轴即可修复，不需要更换整个机身部件，维修成本极低。上部的行程限位块可根据冲压深度需求调整位置，避免冲头下行超行程损坏工件或者工装，调整时仅需松开限位块的锁紧螺栓，滑动到对应位置锁紧即可，调节过程直观方便。整体结构没有易损的电子元件，也没有密封件之类需要定期更换的部件，正常使用情况下的使用寿命可达十年以上，非常适合小型加工坊、实训教室、维修站点这类使用频率不高但需要稳定冲压功能的场景使用。
