手动台式小型压力加工设备结构设计

　　这款手动台式压力设备，主要面向小批量零部件加工、维修工位、教学实训场景设计，在五金加工小作坊、电子配件组装工位、职业院校机械实训教室、设备维修班组的日常作业中都能适配，不需要外接动力源，靠手动操作就能完成小载荷的压力加工作业，对于没有压缩空气、液压站配套的零散工位来说，实用性非常突出。

　　从实际用途来看，这款设备可以完成厚度1mm以内薄金属片的冲裁、小型销轴与孔位的过盈压装、小规格铆钉的铆接成型、塑料件的压合装配、电子元器件引脚的压接定型等作业，作业载荷上限适配手动操作的施力范围，不会因为载荷过大造成操作费力或者结构过载损坏，日常用来处理小型零件的压力加工需求完全足够，不需要动用大型液压或者气动压力设备，减少工位的设备投入成本，也节省大型设备开机空耗的能源浪费。

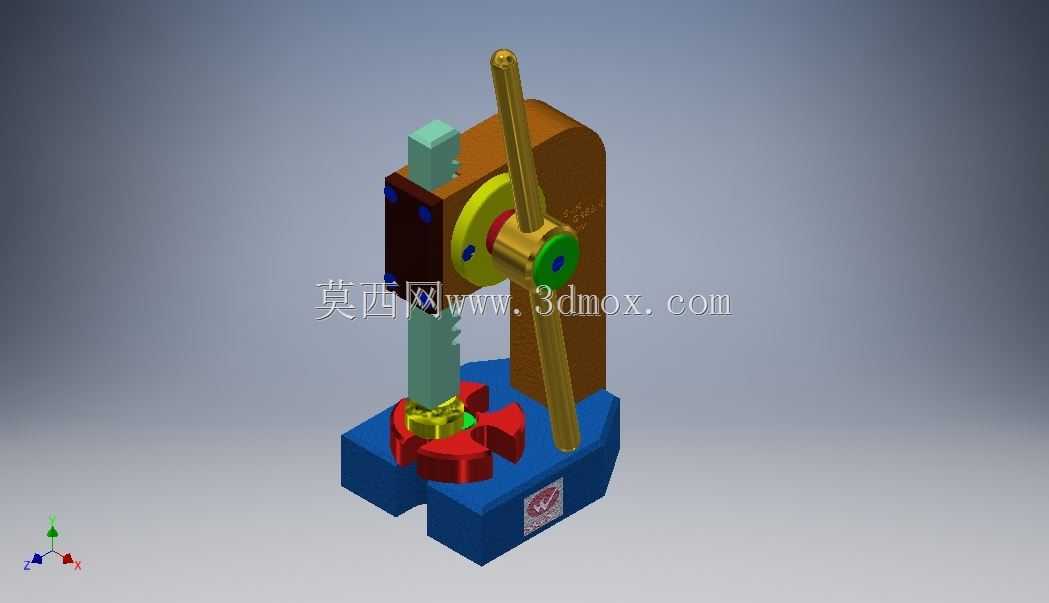

　　功能特性上，设备采用立式C型开式机身结构，前部操作区域完全开放，取放工件的操作空间充足，不会因为机身结构遮挡影响工件对位；操作手柄采用加长力臂设计，利用杠杆原理放大手动施加的作用力，操作人员只需要施加较小的握力，就能在工作端获得足够的压装力，长时间操作也不容易产生疲劳；压头部分带有导向结构，上下运动过程中不会出现偏摆，保证压装作业的同轴度，避免因为压头歪斜造成工件压废或者模具损坏；底座带有T型槽安装位，可以根据加工需求更换不同的下模座、定位夹具，适配不同外形的工件装夹，不需要额外改造底座结构；机身立柱部分带有行程限位结构，可以根据工件高度调整压头的下行极限位置，避免压头超程损坏工件或者设备本身，调整方式简单，松开锁紧螺母调整限位块位置再锁紧即可，不需要复杂的调校步骤。

　　设计思路层面，这款设备优先考虑手动操作的易用性和结构可靠性，整体没有复杂的传动零件，核心的施压部分采用齿轮齿条传动结构，相比螺杆传动的手动压力机，下压过程的行程速度更快，作业效率更高，齿条和压头直接连接，传动环节少，力的传递损耗小，结构故障率低，日常维护只需要定期在齿轮齿条啮合面涂抹润滑脂即可，不需要复杂的保养流程；机身主体采用铸铁材质一体铸造成型，整体刚性充足，承受额定载荷时不会出现明显的机身形变，保证压装精度；所有运动副都加装了耐磨衬套，长期使用出现磨损后只需要更换衬套就能恢复设备精度，不需要更换整个机身零件，降低后期的维护成本；操作手柄的握持位置做了滚花防滑处理，手上沾有少量切削油或者污渍时也不会出现打滑脱手的情况，提升操作安全性；底座底部预留了螺栓安装孔，可以将设备固定在工作台面上，避免大力操作时设备出现移位，不需要固定时也可以直接放置在台面上使用，移动搬运都很方便。

　　外形尺寸与安装边界方面，设备整体占地面积很小，底座的长宽尺寸控制在200mm150mm左右，整体高度不到400mm，放置在常规的钳工工作台上不会占用过多操作空间，工作台的预留安装区域只要大于250mm200mm就能稳定放置；压头的中心到机身立柱的喉深距离为80mm，可以加工的工件最大外形尺寸只要不超过喉深范围，都能放到压头下方作业；压头的最大下行行程为60mm，可以适配总高度在100mm以内的工件加工作业，日常处理小型销轴、铆钉、薄冲压件的尺寸需求完全覆盖；设备整体重量控制在15kg以内，单人就能完成搬运移动，不需要起重设备辅助，适合需要在不同工位之间流转使用的场景。

　　在实际建模过程中，所有配合面的公差都按照机械加工的常规公差等级设定，导向部分的配合采用H7/h6的间隙配合，保证运动顺畅的同时不会出现过大的配合间隙，齿轮齿条的啮合间隙控制在0.1mm以内，避免下压过程中出现空程晃动；所有棱角位置都做了倒角处理，避免加工和装配过程中出现锐边划伤的情况，符合机械设计的安全规范；零件的结构工艺性都做了优化，所有机加工面都设计在同一装夹工位就能完成加工，减少零件加工时的装夹次数，降低加工成本，铸造成型的机身部分壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷，保证机身的结构强度。
