连续辊式自动压力机送料装置结构设计

　　在冲压加工批量生产场景中，卷材类金属带料、薄型皮带类工件的连续送进精度，直接决定压力机冲压工序的成品合格率与生产节拍稳定性，这款辊式送料装置正是为适配中吨位开式压力机的连续冲压工位开发的配套辅机结构。从实际产线布局来看，该装置通常安装在压力机进料侧的地面基础上，通过底部四个带安装孔的方形支脚与地面预埋螺栓锁紧固定，支脚的安装孔位预留了±15mm的位置调节余量，可适配不同压力机工作台面的进料高度差，安装时需保证装置出料端的辊筒送料中心线与压力机模具的进料中心线同轴度偏差不超过0.2mm，避免带料送进过程中出现偏斜、刮料问题。

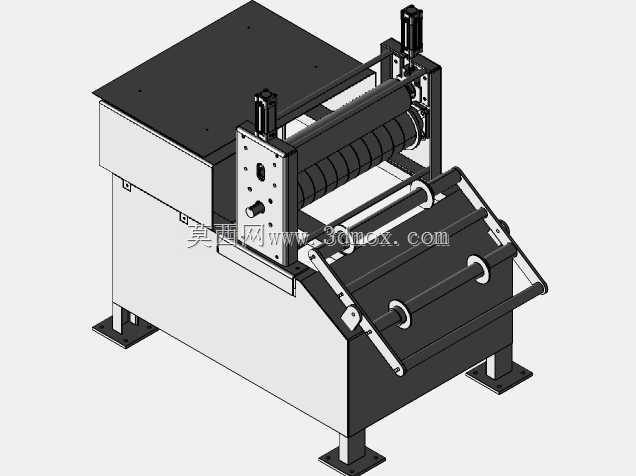

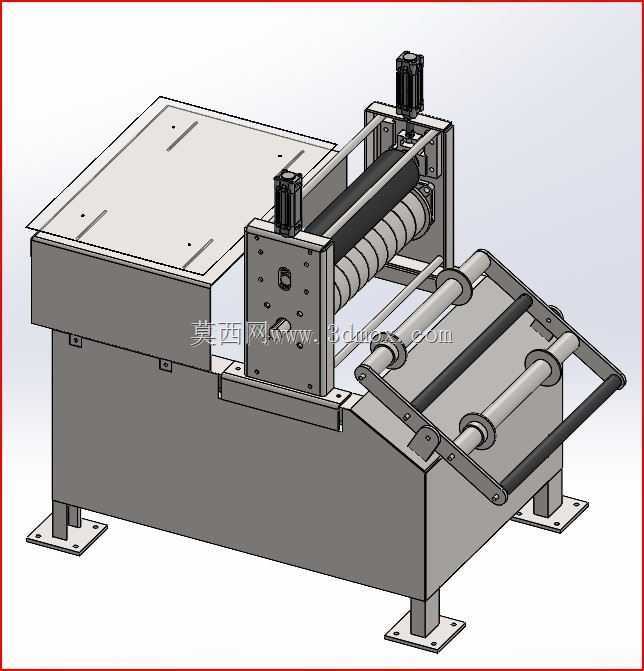

　　结构设计上，装置整体采用分体式机架布局，下部为钢板焊接成型的箱体式基座，内部预留了传动组件的安装空间，同时可作为废料收集的临时储腔，承接带料送进过程中脱落的少量金属碎屑；上部的送料辊组采用双动力辊搭配多组从动导向辊的结构，两根主动送料辊分别由独立的驱动单元提供动力，辊面加工有细密的滚花纹路，可增大与金属带料、皮带类工件表面的摩擦力，避免送进过程中出现打滑丢转问题，送料辊的间隙可通过侧方的调节螺杆进行微调，适配0.1mm到3mm厚度范围内的不同带料送进需求。

　　带料的导向与张紧结构采用摆臂式可调设计，出料侧的两组导向辊安装在可绕固定转轴摆动的摆臂上，摆臂末端配有配重式张紧结构，可根据带料的材质特性调整张紧力大小，针对延展性较好的软质金属带料可适当降低张紧力，避免带料被拉延变形，针对质地偏硬的冷轧钢带则可增大张紧力，保证带料送进过程中始终处于平直状态，不会出现拱起、褶皱问题。装置顶部的平板式承料台采用表面磨削处理的冷轧钢板制作，台面上加工有两组长条形定位槽，可根据带料宽度安装可调式侧定位挡块，对进入送料辊前的带料进行初步导向限位，避免带料在初始上料阶段出现偏位。

　　从功能实现逻辑来看，该送料装置可与压力机的滑块动作行程实现信号联动，当压力机滑块完成冲压回程到达上止点时，送料辊按照设定的送料步距转动固定角度，将定长的带料送入冲压模具型腔，待滑块下行冲压时送料辊保持锁止状态，保证冲压过程中带料不会出现窜动，送料步距的调节范围可覆盖20mm到300mm的常见冲压工序需求，适配绝大多数中小型五金冲压件、皮带类裁切件的连续生产需求。

　　设计过程中充分考虑了产线维护的便捷性，所有辊筒的支撑轴承均采用外置式安装座结构，更换磨损辊筒或轴承时无需拆解整个机架，仅需拆除侧方的轴承端盖即可完成零部件更换；驱动单元的安装位置预留了足够的操作空间，日常检修、润滑保养时无需将装置从安装基础上拆除，可大幅降低产线停机维护的时间成本。针对不同材质工件的送进需求，辊筒表面可根据实际使用场景更换包胶层、镀铬层等不同表面处理的辊件，包胶辊适用于表面易划伤的铝带、铜带以及皮带类软质工件，镀铬辊则适用于普通冷轧钢带、不锈钢带等硬质金属带料的送进，通用性较强。

　　安装边界方面，装置整体的占地面积控制在1.2m×0.8m范围内，整体高度不超过1.1m，不会遮挡压力机操作侧的工人操作视线，进料侧的摆臂导向辊最大展开角度下的外延尺寸不超过0.5m，不会占用过多的产线通道空间，适配多数中小型冲压车间的设备布局要求。基座底部的支脚高度可通过垫片进行微调，最大调节高度为20mm，可抵消地面不平整带来的安装偏差，保证所有辊筒的轴线平行度偏差在允许范围内，避免带料送进过程中出现单向跑偏问题。
