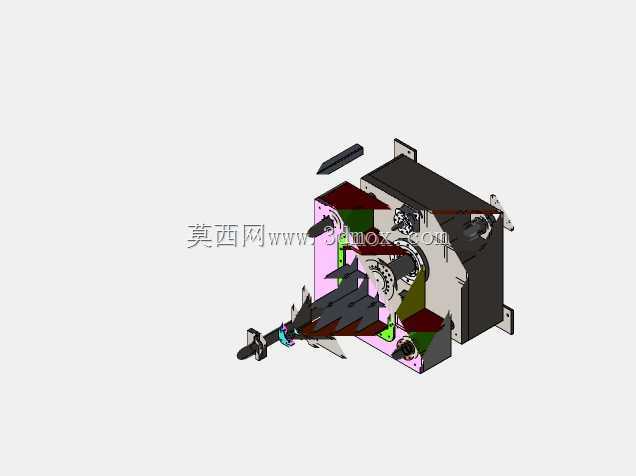

200磅每平方英寸立式多层压力成型设备结构

　　这套立式压力设备的结构设计，核心面向小吨位精密压制成型、多层工件叠压压装的生产场景，常见于小型五金件冲压定型、复合材料层压固化、电子元器件封装压合、薄型板材校平压整这类对单位面积压力控制有明确要求的工序，适配车间小批量多品种的柔性生产需求，不需要大吨位压机的重型地基预留，可直接在常规硬化车间地面完成安装固定。设备整体采用立式四柱导向的承载框架，四根高强度导向立柱贯穿上下多层安装板，每层安装板之间预留了模位安装空间，可根据不同工艺需求堆叠安装多套成型模具，单次下压动作即可完成多层工件的同步压制作业，相比单层压机大幅提升单位作业周期的产出效率，同时多层模位的同轴度由立柱统一导向保证，避免了多台压机分步压制带来的形位公差累积问题。

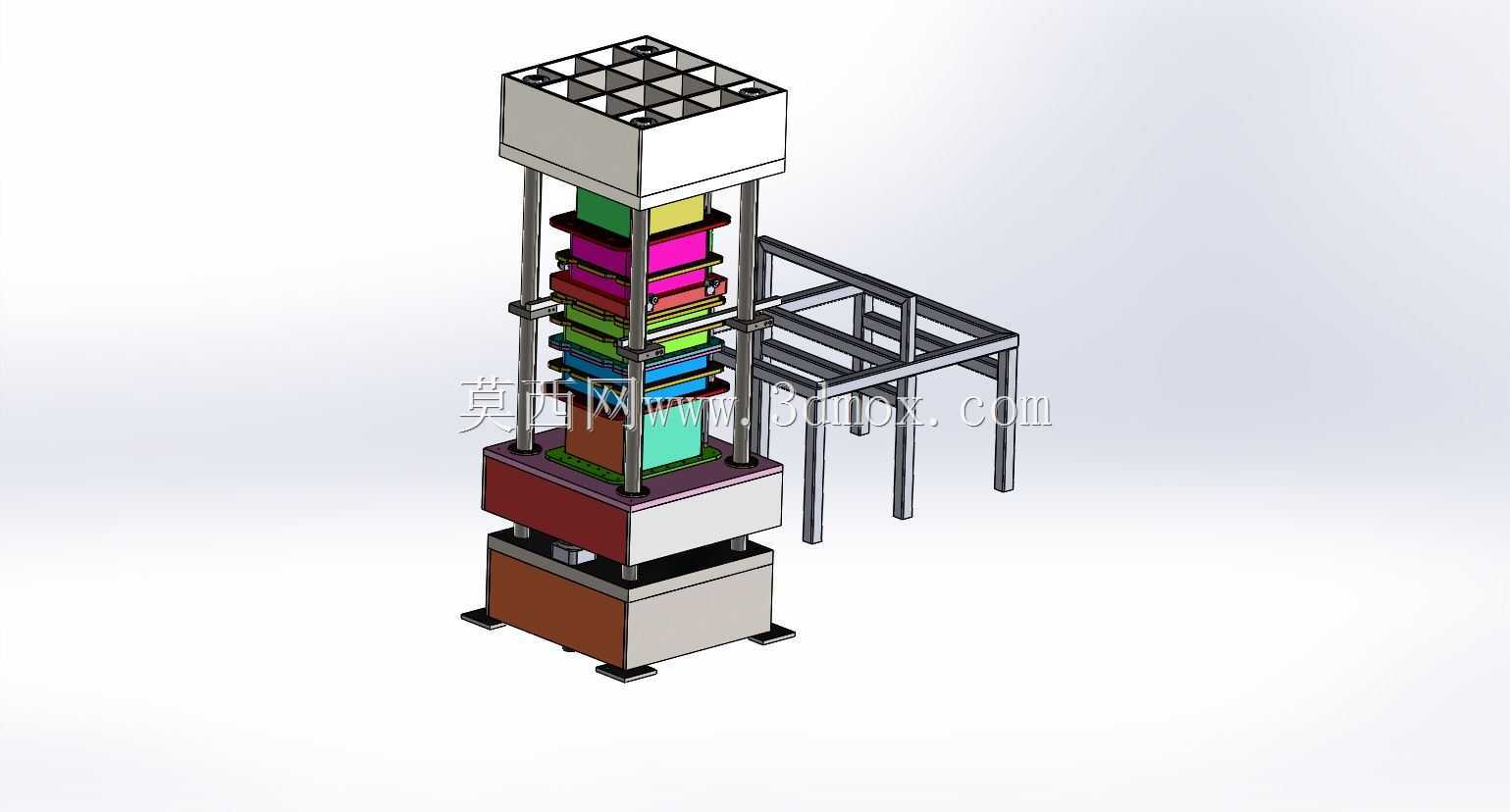

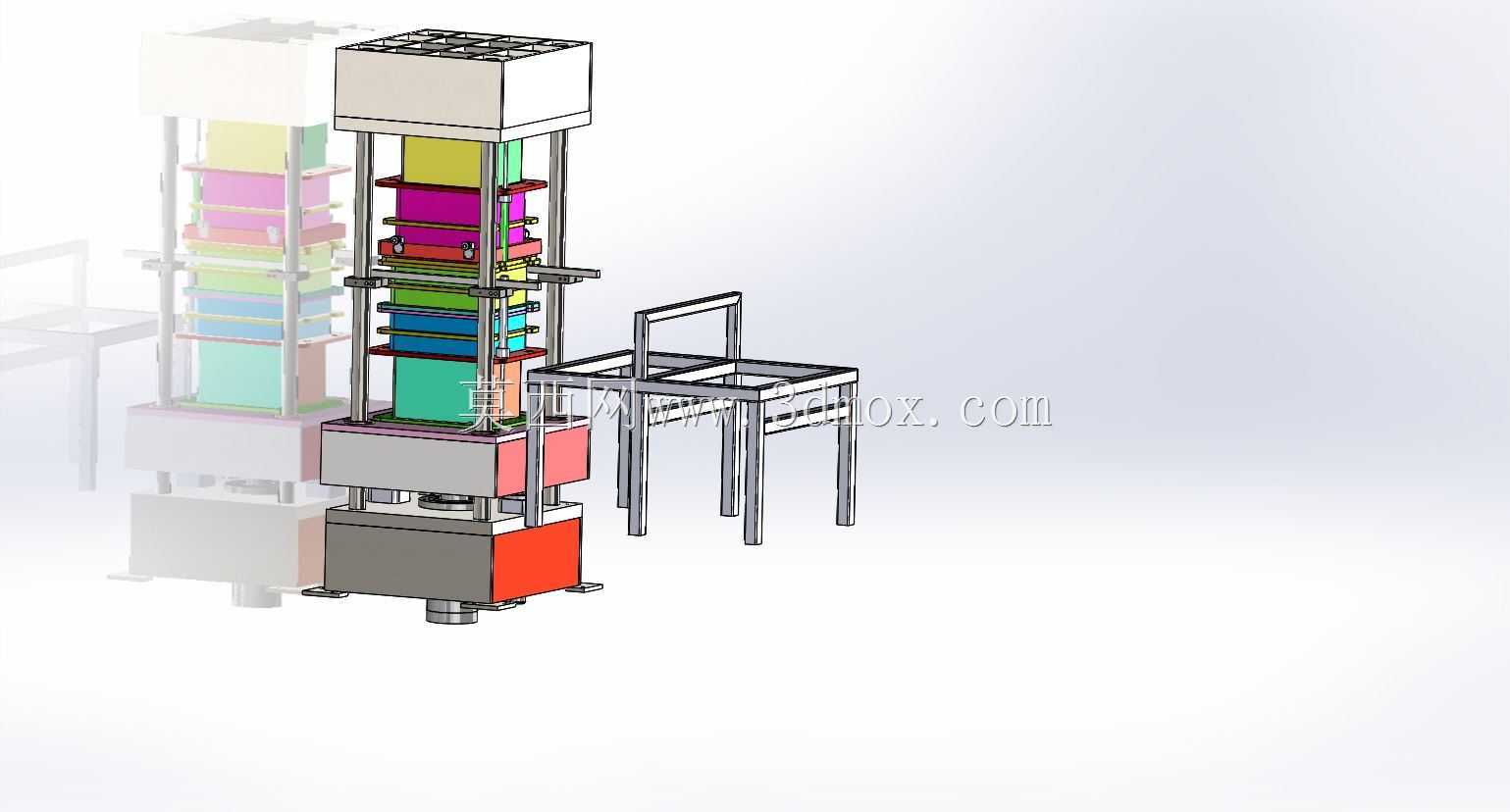

　　顶部的承载箱采用格栅式加强筋结构设计，在保证整体刚性的前提下尽可能降低上部结构自重，避免头重脚轻带来的设备稳定性问题，顶部格栅同时预留了标准安装孔位，可适配不同规格的施压驱动单元安装，不管是液压油缸驱动、气压增压缸驱动还是伺服电缸驱动，都能通过转接板直接固定，不需要额外改制顶部承载结构。设备下部的底座采用分体式箱型结构，下部箱体预留了驱动单元、液压管路或者电气控制元件的安装空间，底座底部设置了可调式支撑脚，可在地面不平整的工况下调整设备整体水平度，保证四根导向立柱的垂直度偏差控制在允许范围内，避免导向过程中出现卡滞、偏磨的问题。侧面配套的铝型材框架支架，是为了配套上下料辅助机构、安全防护光幕或者工艺检测传感器预留的安装基体，

　　支架与主机主体采用分体式连接设计，可根据现场生产线的布局需求调整支架的安装方向，不需要改动主机的主体结构，适配不同的上下料流向。从安装边界来看，设备主体的占地宽度控制在1.2米以内，长度含侧面支架不超过2.2米，整体高度根据模位层数调整后最高不超过3.5米，常规厂房的层高都能满足安装要求，不需要额外做厂房改造。每层模位安装板都设置了统一规格的T型槽，方便模具的快速装夹定位，安装板的平面度经过精加工处理，保证合模过程中模具面的平行度偏差符合精密压制的要求，导向立柱与安装板之间采用无油润滑衬套配合，长期运行过程中不需要频繁加注润滑脂，减少日常维护的工作量。施压过程中，压力通过顶部承载梁均匀传递到各层模位，

　　每层模位的承压面都做了局部加强处理，避免长期受压出现板面凹陷变形，设备的压力传递路径经过优化，所有受力部件的应力都控制在材料许用应力的三分之一以内，保证长期满负荷运行的结构可靠性。在实际产线应用中，这类小吨位多层压机还可配套加热模块，用于需要热压成型的复合材料工件生产，每层安装板都预留了加热管安装孔与测温传感器安装位，不需要额外改动结构即可升级为热压机型，适配更多工艺场景。设备的安全防护设计上，侧面可安装全封闭的安全防护门，配合支架上安装的安全光幕，可在设备运行过程中防止操作人员误入作业区域，避免安全事故发生，整体结构的拆装便利性也做了针对性设计，所有部件都采用螺栓连接，没有不可拆卸的焊接结构，方便设备转场运输与后期的部件维护更换。
