适配TO-220封装MOS管的双排孔铝制散热件

　　在功率电子设备的结构设计环节，散热器件的选型与适配直接决定了功率回路的长期运行可靠性，尤其是采用TO-220封装的MOSFET器件，这类器件普遍应用在开关电源、电机驱动板、逆变模块、直流调压电路等场景中，工作时导通损耗与开关损耗会持续以热量形式向外散发，若散热路径设计不合理，结温快速攀升会直接导致器件导通内阻升高、开关特性偏移，严重时甚至会引发热击穿造成功率回路失效。这款散热件的设计完全围绕TO-220封装MOSFET的安装需求展开，整体外形尺寸控制在114mm×20mm的边界范围内，在有限的安装空间内最大化拓展散热接触面积与对流换热路径。从结构设计逻辑来看，散热基底采用平整厚壁结构，保证与功率器件封装表面的充分贴合，减少接触热阻，

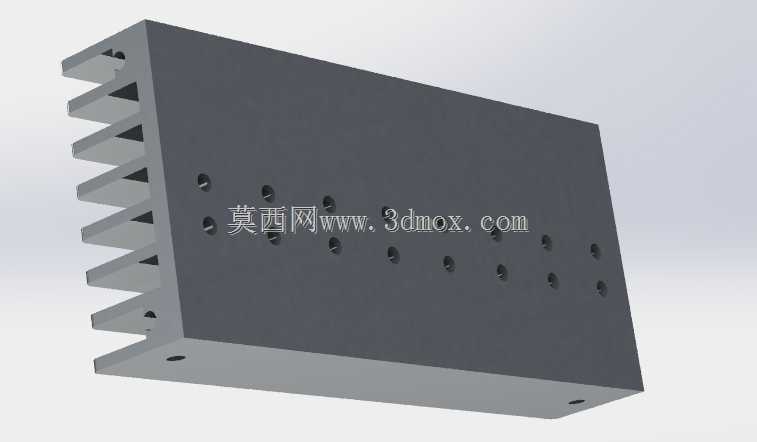

　　基底上设置的两排共8个安装孔，孔位排布完全匹配多颗TO-220器件并排安装的孔距标准，既可以单排安装4颗同规格MOSFET，也可以根据电路布局错列布置器件，适配不同走线宽度的PCB板安装需求。鳍片部分采用等间距平行直鳍结构，这种结构一方面适配常规铝挤加工工艺，能够在批量生产时稳定控制成型精度，另一方面直鳍的风道走向没有多余遮挡，无论是设备内部自然对流散热，还是搭配小尺寸轴流风扇进行强制风冷，气流都可以顺畅穿过鳍片间隙，带走鳍片表面传导的热量，不会因为结构弯折形成风阻死区。在安装边界的设计考量上，这款散热件的鳍片高度与基底厚度做了平衡设计，整体安装后不会超出常规功率板的元件高度限制，安装孔采用通孔设计，

　　既可以使用螺丝配合绝缘粒将MOSFET直接锁附在散热基底上，也可以通过导热绝缘垫实现器件与散热件之间的电气隔离，满足不同安规等级的电路设计要求。实际应用中，这类散热件不需要额外定制复杂结构，就可以直接适配多数中小功率的电力电子拓扑，比如100W到500W区间的开关电源次级整流回路、低压直流电机的H桥驱动模块、小型光伏逆变的功率开关回路，甚至是车载电子中的DC-DC转换模块，都可以直接选用这款散热件完成功率器件的热设计匹配。设计过程中也充分考虑了加工与装配的便利性，散热件的边角做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员或者破坏PCB表面的阻焊层，基底的安装平面平面度控制在合理公差范围内，

　　配合常规导热硅脂或者导热垫片就可以达到理想的接触热阻水平，不需要额外进行表面精加工处理。鳍片的厚度与间距经过匹配计算，在自然对流场景下，足够的鳍片间距可以避免热量在鳍片间淤积，在强制风冷场景下，鳍片厚度又能保证足够的热传导效率，将基底的热量快速分散到每一片鳍片表面与空气进行热交换。两排安装孔的位置设计也避开了鳍片的根部应力集中区域，多次拆装螺丝也不会造成鳍片变形或者基底翘曲，保证长期使用后的散热性能稳定性。对于结构设计工程师而言，这类标准化尺寸的散热件可以直接导入三维装配环境，完成PCB板与器件的干涉检查，不需要重新绘制散热结构，能够大幅缩短功率类电子产品的研发周期，同时成熟的结构形式也避免了定制散热件带来的开模成本与加工周期问题，在小批量试制与批量量产阶段都有很好的适配性。
