弯针式角双排连接器参数化结构

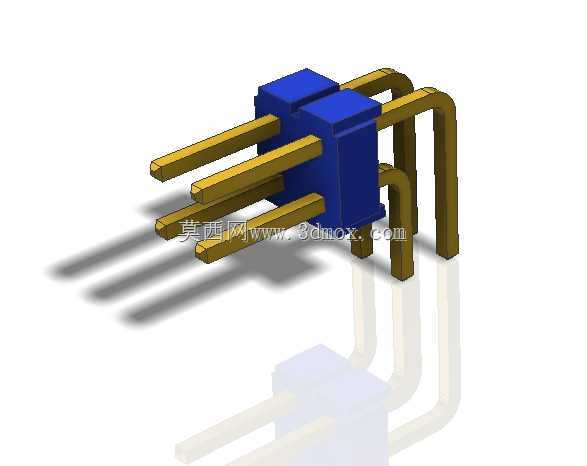

　　在工控板卡、消费电子主板、电源模块的板间连接场景里，这类弯角双排排针连接器是板对板垂直走线连接的核心元器件，很多刚接触结构选型的工程师容易忽略弯针的成型角度与焊盘位置的匹配度，导致后期SMT或者波峰焊时出现针脚偏移、虚焊的问题，这个参数化结构在设计时就把这些现场装配的痛点纳入了考量。从实际使用场景来看，这类弯针排针主要用在两块PCB呈90度垂直排布的设备内部，比如小型PLC的扩展模块与主控板的连接、车载中控屏的转接板连接、工业传感器的接线端子转接，不需要额外的排线转接，直接通过排针弯角实现板间垂直互联，能大幅压缩设备内部的走线空间，减少排线带来的信号干扰风险。从功能特性上看，双排针的设计相比单排针能承载更多的信号通路，

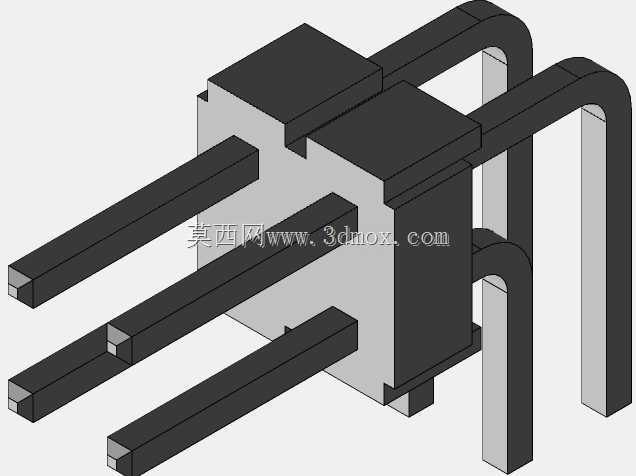

　　每一根针脚的接触段都做了等径公差控制，插合时的保持力能满足工业场景下的振动要求，不会因为设备长期运行的微幅振动出现接触不良的情况，弯角部分的针脚做了圆弧过渡处理，避免直角弯折带来的针脚应力集中，防止在插拔或者温度循环时出现针脚断裂的问题。设计思路上，整个结构采用全参数化驱动，针脚间距、排距、弯角高度、插合端长度、焊接端长度都可以根据实际选型需求调整，不需要重新绘制草图，只需要修改对应参数就能生成不同规格的同系列连接器，覆盖常用的2.54mm间距全pin数规格，针脚与塑胶主体的配合位置做了定位止口设计，装配时塑胶主体不会出现沿针脚轴向的窜动，每根针脚的伸出长度公差控制在装配允许的范围内，

　　焊接端的针脚长度刚好匹配常规PCB板厚的焊盘透锡要求，不会因为针脚过长导致焊盘背面堆锡，也不会因为过短导致透锡不足影响焊接强度。外形尺寸与安装边界方面，塑胶主体的宽度与排距严格匹配行业通用的安装尺寸，能直接适配市面上常规的双排排母座，弯角部分的折弯半径经过校核，既保证针脚的结构强度，又不会因为折弯半径过大导致整体安装高度超出板间预留空间，焊接端的针脚排布与PCB封装的焊盘位置完全对齐，不需要额外调整封装尺寸，插合端的倒角设计能让排针对接排母时顺利导入，不会出现针脚顶歪的情况，塑胶主体的顶面与底面都做了平面度控制，贴板装配时不会出现翘起的问题，能满足自动化SMT贴装的平整度要求。在实际选型应用时，

　　工程师可以根据板间的预留高度调整弯针的折弯高度，根据需要的信号通路数量调整pin数，整个参数化结构的特征建模逻辑完全符合实际加工工艺，塑胶主体的脱模斜度、针脚的冲压折弯工艺特征都做了还原，不是单纯的外观建模，能直接用于整机装配的干涉检查，也能导出工程图用于加工参考，很多工程师在做整机结构设计时，往往会忽略连接器的实际安装边界，导致后期装配时连接器和周边的电容、电阻等元器件出现干涉，这个模型在建模时就把塑胶主体的最大外轮廓、针脚折弯后的最大外轮廓都做了准确还原，装配检查时能直接识别出干涉风险，减少后期改模的成本。另外，这类连接器的针脚载流能力也和针脚的直径、接触长度直接相关，模型里的针脚直径参数可以根据载流需求调整，大电流场景下可以更换更大直径的针脚，对应的塑胶主体安装孔也会随参数自动调整，不需要单独修改特征，对于做电子设备结构设计的工程师来说，这种参数化的连接器模型能大幅减少重复建模的时间，把更多精力放在整机的布局优化上，而不是花费时间绘制标准元器件的模型。
