俄标七芯法兰安装圆形电连接器结构

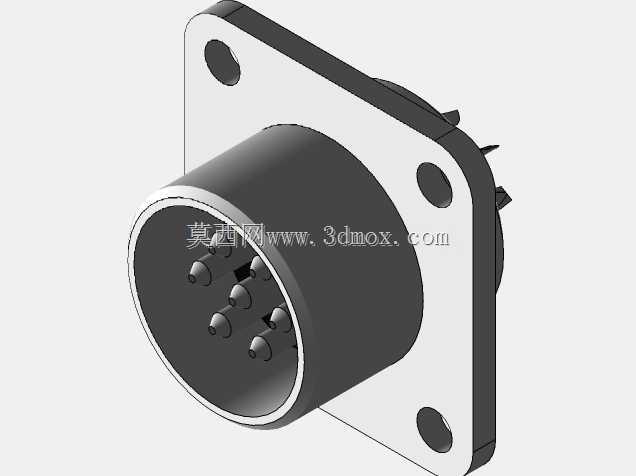

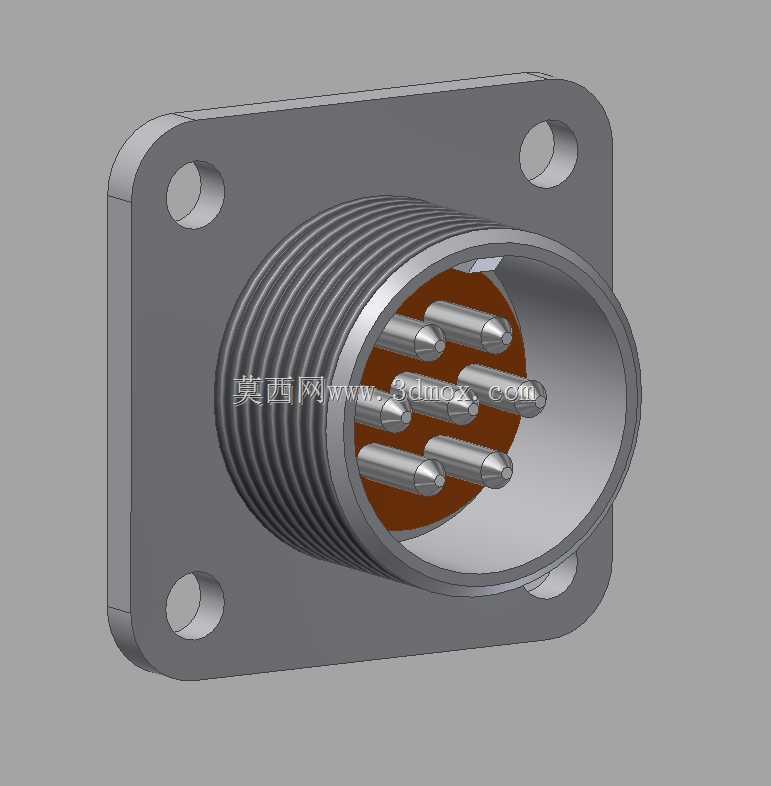

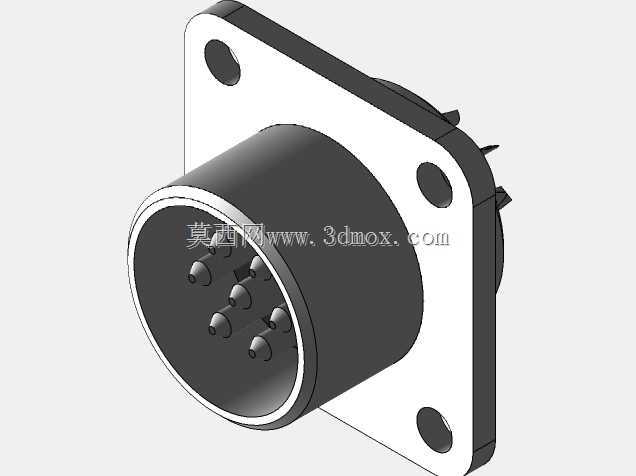

　　这款俄标圆形电连接器采用方形法兰安装结构，是工业电气连接场景中常用的接触件组件，主要用于各类工业控制设备、机电一体化装置、特种机电系统内部的电路信号与小功率动力传输，可在设备舱体、机箱面板、动力单元壳体等位置实现线缆端与设备端的快速对接与可靠导通。从结构设计来看，接触端采用7根圆柱形插针布局，插针沿圆周方向均匀排布在绝缘基座内，绝缘基座采用耐温绝缘材质嵌装在金属外壳内部，既可以保证各插针之间的电气绝缘间隙，也能在插合过程中为插针提供定位支撑，避免插针受侧向力出现弯折变形。金属外壳前端带有外螺纹结构，可与配套的连接螺帽配合实现插合后的锁紧固定，螺纹段的长度经过匹配设计，既可以保证螺帽旋合到位后有足够的啮合扣数，

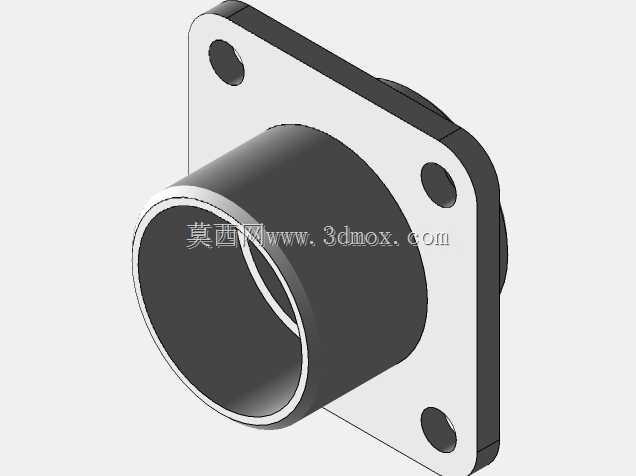

　　也不会因为螺纹过长导致装配干涉。外壳与法兰安装盘为一体化金属加工结构，法兰盘为方形切角结构，四个角位置设置有贯通的安装孔，安装孔的位置度公差经过严格控制，可直接通过螺栓穿过安装孔将连接器固定在设备面板上，安装孔的孔径匹配常用的紧固件规格，不需要额外加工转接件即可完成装配。法兰盘与设备安装面贴合的端面为平面加工，装配时可加装密封垫片实现面板安装位置的防尘防水防护，适配有一定防护要求的舱外设备安装场景。插合端的金属外壳口部做了导向倒角处理，在对接配套插座时可以自动导正插合位置，即使存在少量的装配错位也能顺利滑入对接，避免插针与插孔出现硬接触顶弯的问题。内部的绝缘基座与金属外壳之间采用过盈压装配合，压装位置设置有止退台阶，

　　可避免在反复插拔过程中绝缘基座出现轴向窜动，保证插针的位置精度长期稳定。插针采用导电性能优异的铜合金材质加工，表面做镀覆处理提升耐磨与抗氧化性能，插针根部与绝缘基座的配合位置设置有定位凸台，可限制插针的轴向窜动，保证插拔过程中插针不会出现后退移位的问题。在实际选型应用中，这类连接器常被用于老式俄系机电设备的维修替换、特种工业装备的电气回路搭建，其金属外壳具备良好的电磁屏蔽性能，可减少外部电磁干扰对内部传输信号的影响，适合在存在电磁干扰的工业现场环境中使用。安装边界方面，法兰盘的外形尺寸适配常规面板开孔尺寸，安装孔中心距符合对应俄标连接器的安装规范，替换同规格型号产品时不需要重新加工设备面板的安装孔位，可直接替换原有老旧连接器，

　　降低设备维修的改造成本。外壳的外螺纹规格与同系列连接器的锁紧螺帽完全匹配，可兼容同系列的尾部附件，实现线缆出线端的夹紧固定与密封防护，避免线缆受拉拽时芯线与插针的连接点出现松脱。从建模细节来看，模型还原了连接器各部件的装配关系，包括金属外壳的螺纹牙型、法兰安装孔的倒角、插针的端部圆弧、绝缘基座的嵌装位置等细节，可直接用于设备整机装配的干涉检查、安装布局模拟，也可作为电气布线设计时的占位模型，帮助设计人员提前确认连接器安装位置的空间余量，避免后续生产装配时出现连接器与周边部件干涉、线缆弯曲半径不足等问题。这类多芯圆形连接器相比矩形连接器，具备更高的机械强度与抗冲击性能，在有振动的设备运行场景中，螺纹锁紧结构可以保证连接不会因为振动出现松脱，维持电气连接的可靠性，适合在移动机电设备、车载设备、工业动力单元等存在持续振动的应用场景中使用。
