轻触式侧插按键开关结构设计

　　这类侧插式按键开关，在消费类电子、小型工控终端、手持检测设备的面板操作区应用极广，日常接触的便携测量仪按键区、小型工控盒操作面板、家用小电器功能选择位，都能见到同结构按键的身影。不同于直插式按键的垂直安装逻辑，侧插结构的引脚从本体侧下方伸出，适配PCB板卧式贴装或侧装的布局需求，能大幅压缩操作面板到PCB板的垂直空间占用，很多对整机厚度有严格限制的便携设备，都会优先选用这类安装形式的按键。

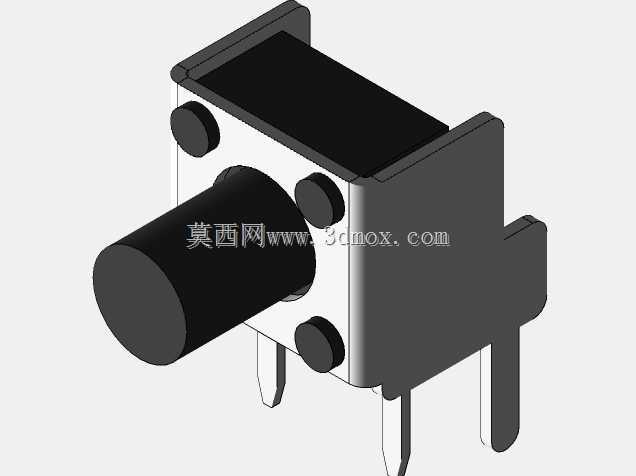

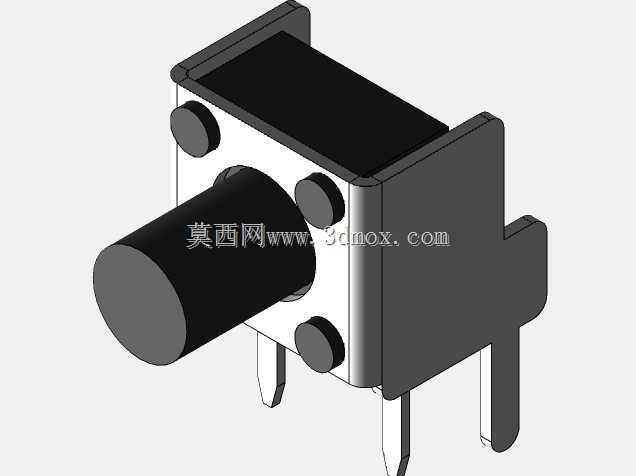

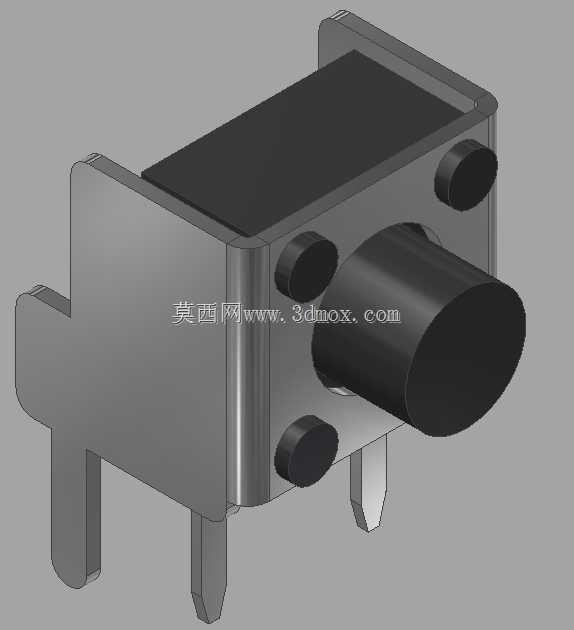

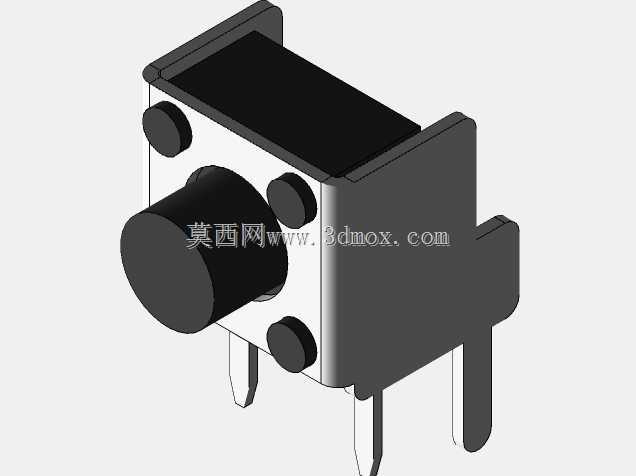

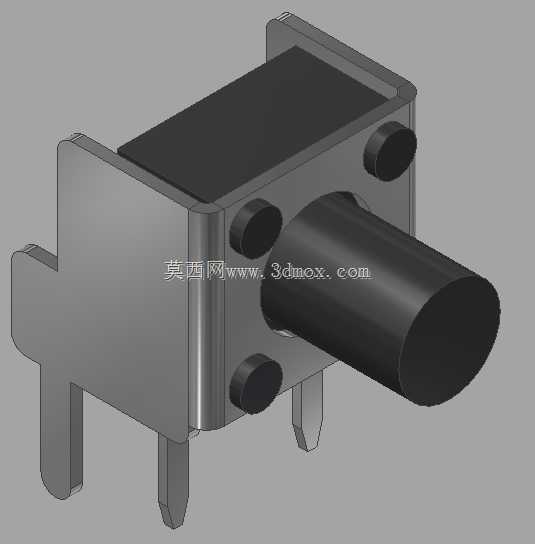

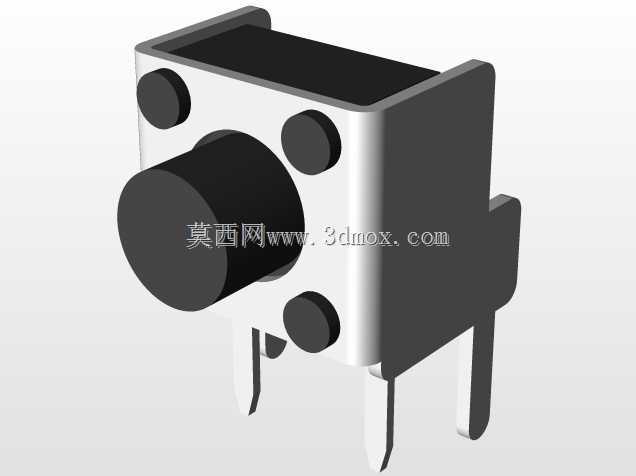

　　从功能特性来看，这款按键属于瞬时导通型轻触开关，常态下内部触点处于断开状态，按压操作柱到设定行程后，内部弹片形变实现触点导通，撤去按压力后弹片自动复位，触点断开，单次触发的按压力度控制在适配手指操作的区间，不会出现按动过硬导致操作疲劳，也不会因力度过软出现误触发。操作柱的圆柱端面做了圆角过渡，按压时手指接触的触感更柔和，长期操作也不会出现硌手的问题，本体前端的安装法兰面上预留了两个定位凸点，装配时可以卡入面板或者PCB对应的定位孔内，避免焊接或者使用过程中开关出现移位，保证操作柱和面板开孔的同轴度，不会出现按键卡滞的问题。

　　设计这款按键的三维结构时，首先要明确安装边界的约束：本体的方形基座是核心安装基准，法兰面的定位凸点中心距要和PCB定位孔的孔位公差严格匹配，凸点直径比定位孔小0.1mm左右，既保证装配时能顺利导入，又不会出现过大的装配间隙导致开关晃动。侧伸的插脚长度要适配PCB板的厚度，插脚末端做倒角处理，方便波峰焊或者手工焊时顺利穿过焊盘孔，插脚的排布间距遵循通用的2.54mm网格间距规范，能兼容多数通用PCB的布局设计，不需要额外定制特殊孔位。操作柱的伸出长度要匹配面板的厚度，预留0.3-0.5mm的按压行程余量，避免面板装配公差累积导致按键按不到位，或者操作柱突出面板过多影响整机外观。

　　内部结构的设计逻辑围绕可靠性展开，基座内部的弹片安装槽尺寸精度直接影响按键的手感和寿命，槽位的限位筋要刚好卡住弹片的定位边，避免弹片在反复按压过程中出现偏移，导致触点接触不良或者手感变垮。操作柱和基座的配合间隙控制在0.05-0.08mm之间，间隙过小会因为塑料件的成型公差出现按压卡滞，间隙过大则会出现操作柱晃动，按压时触感松散。基座顶部的黑色盖板和基座本体采用卡扣式装配，不需要额外打胶或者螺丝固定，装配效率更高，卡扣的扣合量控制在0.2mm左右，既能保证盖板扣合后不会松脱，又不会因为扣合量过大导致装配时塑料件开裂。

　　实际选型应用时，要先确认安装空间的三维边界：基座的长宽尺寸要和PCB上预留的安装位匹配，操作柱的中心高度要和面板开孔的中心高度对齐，插脚的焊接位置要避开PCB上的走线和其他元器件，避免焊接时出现短路。如果是用在有轻微防尘需求的场景，还可以在操作柱和基座的配合位置增加微小的防尘槽，装配时套入薄型硅胶圈，就能阻挡大部分浮尘进入开关内部，提升按键在多尘环境下的使用寿命。这类按键的导通行程普遍在0.3-0.5mm之间，设计面板结构时要在按键对应位置预留足够的按压空间，面板上的按键帽和面板开孔之间预留0.2mm的间隙，避免按键帽和面板摩擦导致操作力变大。

　　建模过程中要重点关注配合面的公差标注，所有涉及装配的尺寸都要标注合理的公差范围，比如定位凸点的直径公差取负偏差，焊盘孔的尺寸公差取正偏差，操作柱的外径公差取负偏差，基座内槽的尺寸公差取正偏差，这样生产出来的零件装配时才能顺利配合，不会出现装不上或者间隙过大的问题。同时要考虑塑料件的成型工艺，所有棱角位置都做0.1-0.2mm的圆角过渡，避免注塑成型时出现应力集中导致零件开裂，也能避免组装和使用过程中锋利的边角划伤操作人员或者用户。插脚的材质选用导电性好的磷青铜，表面做镀锡处理，提升焊接性能和抗氧化能力，基座和操作柱选用耐高温的工程塑料，满足波峰焊时的高温要求，不会因为焊接温度过高出现塑料变形。
